Graco Reactor 2 H-30 Handleiding pagina 89

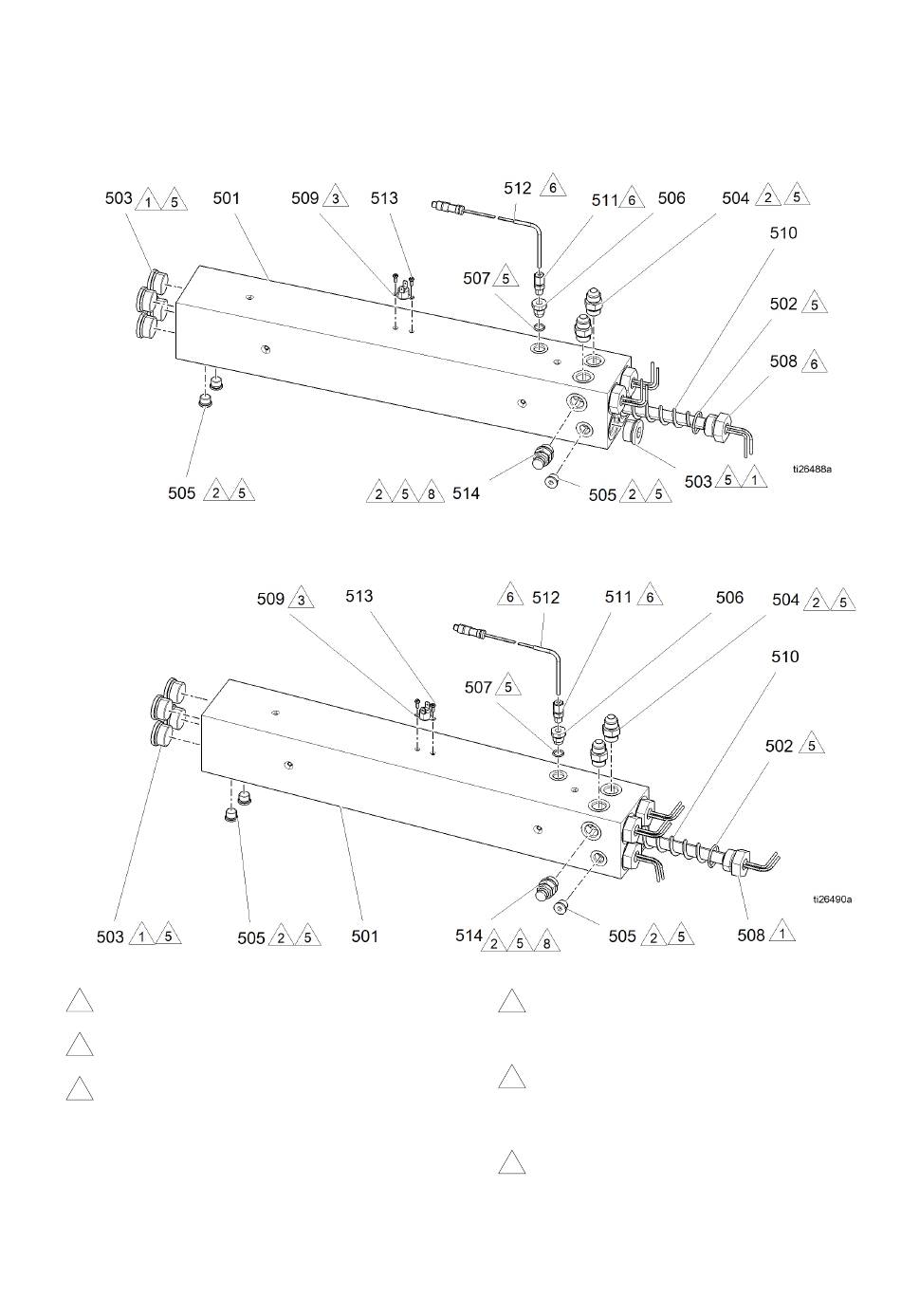

Onderdelen van de verwarmer
17G646, verwarmer voor één zone, 7,5 kW
17G648, verwarmer voor één zone, 10,2 kW
Draai aan tot 163 N·m (120 ft-lb).
1
Draai aan tot 31 N·m (23 ft-lb).
2
Breng koelpasta aan.
3
Breng buisdichtingsmiddel en PTFE-tape
4.
aan op alle niet-draaibare schroefdraden
en schroefdraden zonder O-ringen.
3A3187L
Breng lithiumsmeermiddel op de O-ringen
aan voordat u ze in het blok (501) monteert.
5
Richt de sensor zoals afgebeeld.
Steek de sonde naar binnen tot deze het
verwarmingselement raakt. Draai de ring op
de sensorsonde één slag voorbij vingervast
6
of haal aan tot 20,3 N·m (180 ft-lbs).
Plaats de behuizing (514) van het
scheurmembraan zo dat het uitgangsgat
van de fitting (508) af gericht is.
7
Onderdelen
89
