Reparatie
Reparaties van deze apparatuur vereisen toegang
tot onderdelen die elektrische schokken of ander
ernstig letsel kunnen veroorzaken als de reparaties
niet goed worden uitgevoerd. Zorg ervoor dat u de
stroomtoevoer naar de apparatuur uitschakelt vóór
de reparatiewerkzaamheden.
Voordat u met de reparatie
begint
Correcte procedures voor het instellen, opstarten
en uitschakelen van het systeem zijn essentieel
voor de betrouwbaarheid van de elektrische
apparatuur. De volgende procedures zorgen
voor een stabiele spanning. Wanneer deze
procedures niet worden gevolgd, ontstaan er
spanningsschommelingen die de elektrische
apparatuur kunnen beschadigen en die ervoor
kunnen zorgen dat de garantie komt te vervallen.
1. Spoel indien nodig. Zie Spoelen, pagina 44.
2. Zie Uitschakelen, pagina 43.

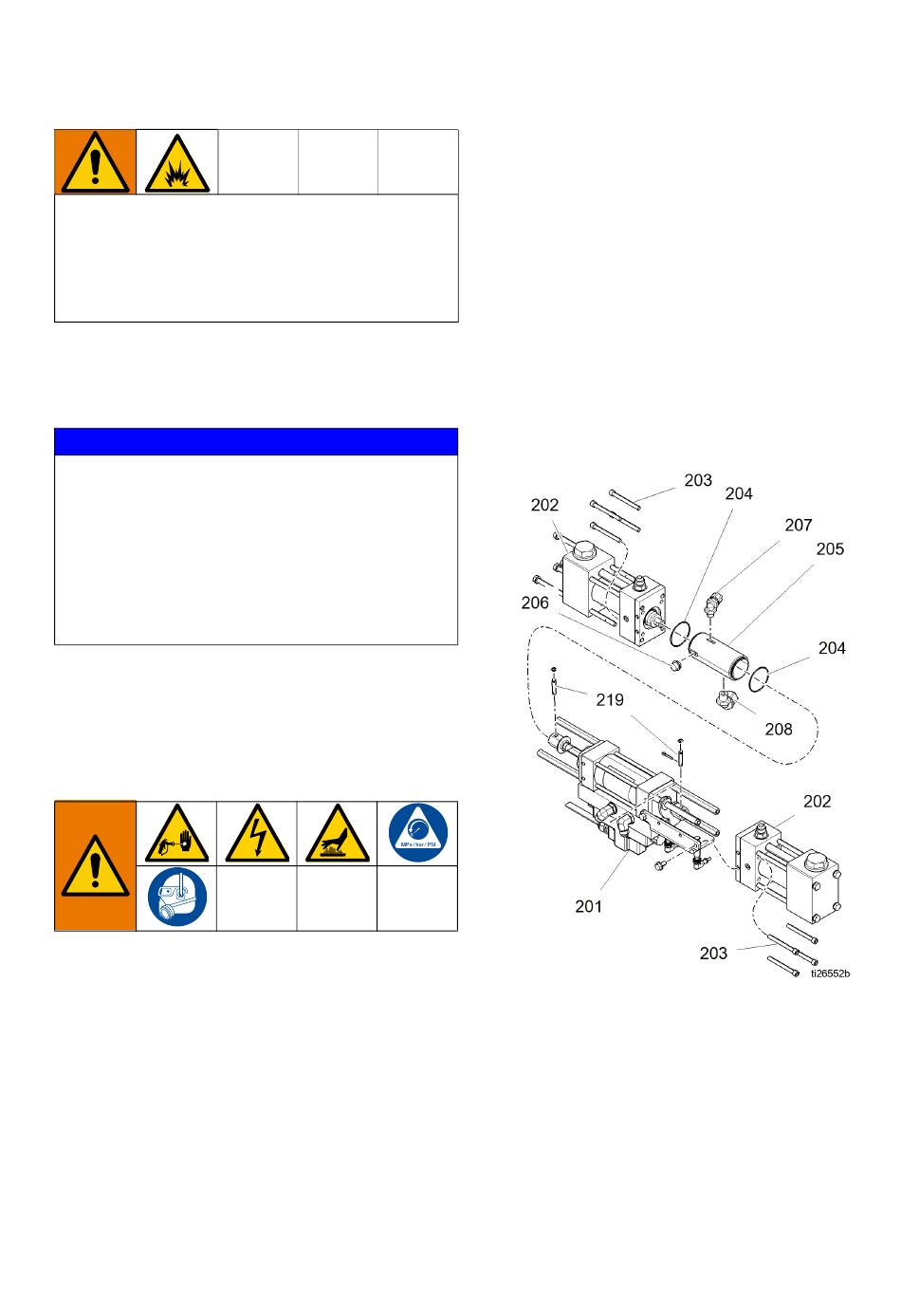

Demontage van pijplijn
1. Voer de Drukontlastingsprocedure, pagina 42.
2. Verwijder de plugfitting (206) uit de smeercilinder
(205).
3A3187L
LET OP
3. Steek de trekhaakpenverwijderaar 296607 door
de opening in de smeercilinder (205) en schroef
de verwijderaar in de trekhaakpen links (219).
Trek de trekhaakpen uit de trekhaak.
4. Gebruik de inbussleutel om de vier
cilinderkopschroeven met binnenzeskant (203)
te verwijderen uit de linker doseerpomp (202).
Verwijder de doseerpomp links.
5. Verwijder de smeercilinder (205).
6. Schroef de penverwijderaar 296607 in de
trekhaakpen rechts (219). Trek de trekhaakpen
uit de trekhaak.
7. Gebruik de inbussleutel om de vier
cilinderkopschroeven met binnenzeskant (203)
te verwijderen uit de doseerpomp rechts (202).
Verwijder de doseerpomp rechter.
Reparatie
45
