Reparatie
6. Haal de riem (51) eraf. Zie De riem vervangen,
pagina 53. Verwijder de twee poelieschroeven
(48) en haal de riemspanner van de motor.
Pas op dat bij het scharnierpunt van de
framehelften geen kabels beschadigd raken
door beknelling of trekspanning.
A

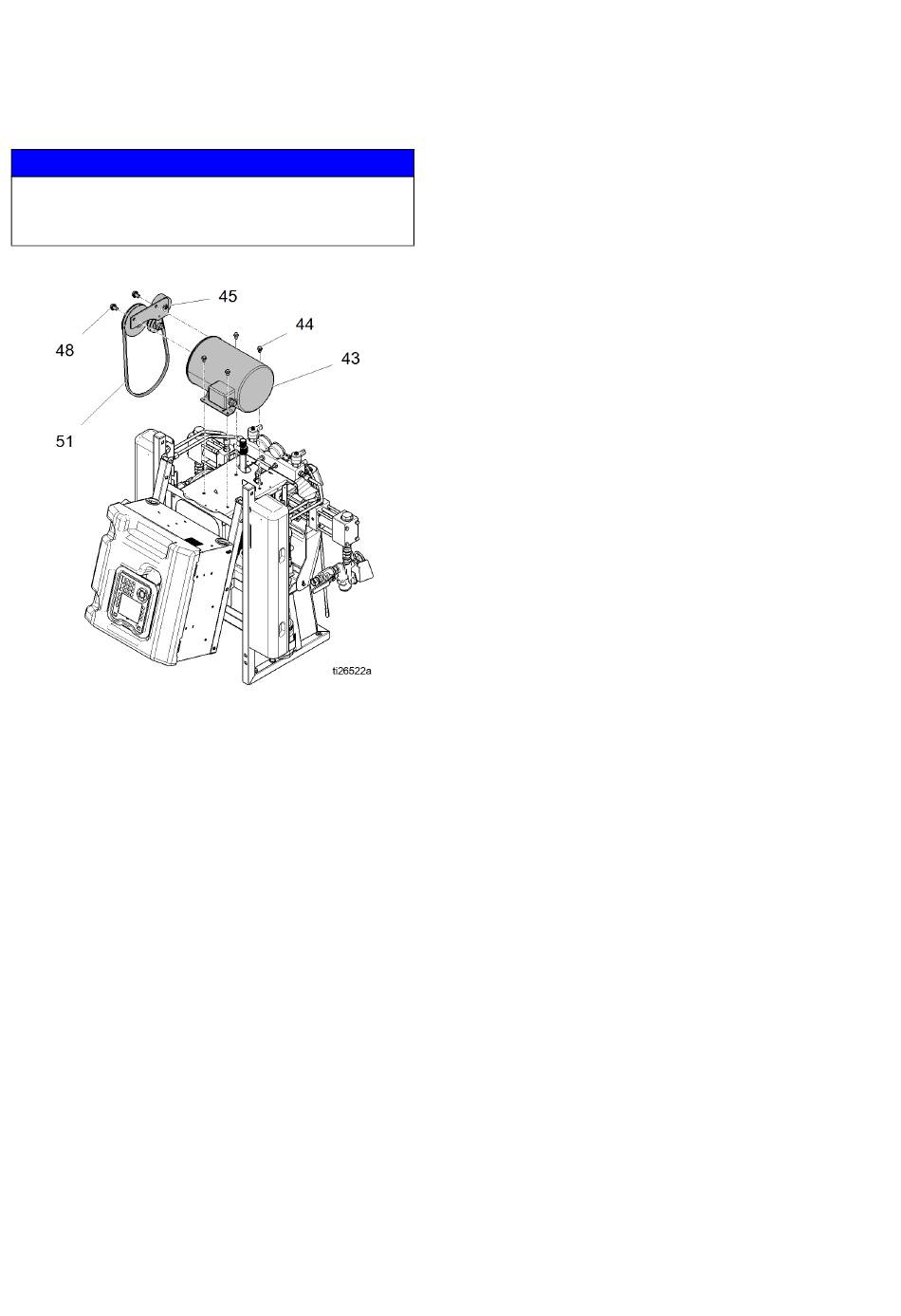

. 5: Eenheid van motor en riem
FB
7. Verwijder het deksel (43) van de elektrische
aansluitkast van de motor.
8. Koppel de motorkabels af. Zie Bedradings-
schema's, pagina 99.
52
LET OP
9. Noteer of label de draadaansluitingen.
Zie Bedradingsschema's, pagina 99 en het
schema in het deksel van de aansluitkast van
de motor. De motor moet linksom draaien
wanneer men kijkt naar de uitgangsas.
10. Verwijder de motor.
Installatie
1. Zet de motor op de unit.
2. Zet de motor vast met bouten.
3. Sluit de kabels aan met behulp van draadmoeren.
Zie Bedradingsschema's, pagina 99 en het
schema in de aansluitkast van de motor.
OPMERKING: Driefasenmotoren moeten linksom
(tegen de klok in) draaien, gezien vanaf het aseinde.
Als de rotatie verkeerd is, draait u de stroomkabels
L1 en L2 om. Volg de instructies onder Elektrisch
snoer aansluiten in de bedieningshandleiding
van het systeem.
4. Breng de beugel (133) en kappen van riem
en verwarmer (133, 132, 134) weer aan.
5. Breng de elektrische behuizing in een verticale
stand. Let op dat er geen draden bekneld raken
tussen de framehelften. Plaats de bouten (3)
terug en draai ze vast.
6. Open de elektrische behuizing. Sluit verwarmer A
met de connector aan op de TCM.
7. Zet het systeem weer vast in de oorspronkelijke
montagepositie.
8. U kunt het systeem weer gebruiken.
3A3187L
