Graco Reactor 2 H-30 Handleiding pagina 64
Reparatie
Overspanningsbeveiliging
vervangen
1. Ontkoppel de aansluitingen op aansluitblok 1
en 3 op CB13. Zie Bedradingsschema's,
pagina 99.
2. Ontkoppel de aansluitingen op de invoer naar
de voeding (805) op de N- en L-aansluitingen.
Zie Bedradingsschema's, pagina 99.
3. Verwijder de twee schroeven (612), de ring (611)
en de overspanningsbeveiliging (705) uit
de behuizing.
4. Installeer een nieuwe overspanningsbeveiliging
(705) en ga daarbij in omgekeerde volgorde
te werk.
OPMERKING: De draden van zowel de
stroomonderbreker als de voeding zijn uitwisselbaar.
A

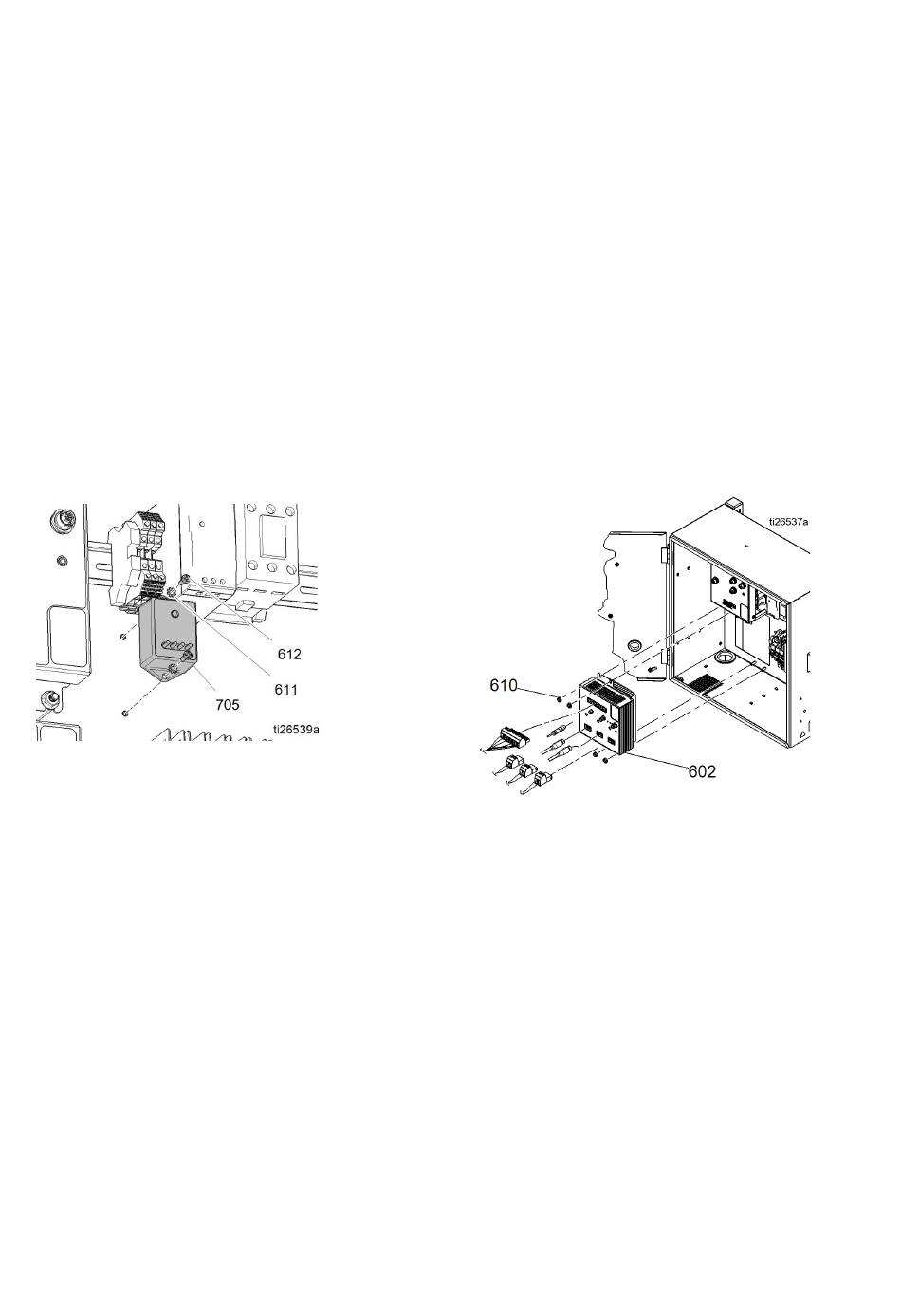

. 10: Overspanningsbeveiliging
FB
64
Temperatuurregelmodule
(TCM) vervangen
1. Voer Uitschakelen, pagina 43.
2. Open de deur van de elektrische behuizing.
3. Koppel alle connectoren los van de TCM (602).
4. Verwijder de vier moeren (601) en de TCM (602).
5. Installeer een nieuwe TCM-module (602).
Zet de onderdelen in omgekeerde volgorde weer
in elkaar.
6. Werk de software bij door een upgradetoken
in de ADM te steken en de voeding uit en weer in
te schakelen. Wacht totdat de update is voltooid,
voordat u het token verwijdert en het systeem
herstart.
A
. 11: TCM vervangen
FB
