4.3.1 Behuizing en bevestigingsbeugels
Naast de gebruikelijke functie als omsluiting, is de behuizing ook voorzien van
een set bevestigingsbeugels en een opbergvak waar zakken met vloeistoffen in
kunnen worden bewaard (bijv. afvalzakken). Op de behuizing is ook het aan-
raakscherm aangesloten.
De CliniMACS Prodigy is voorzien van zes bevestigingsbeugels, gemarkeerd met
A tot F, aan de bovenkant van het instrument (zie Afbeelding 4.3). Een afzonder-
lijke bevestigingsbeugel bestaat uit een staaf, een knijpklem met veer met een
haak waaraan zakken kunnen worden gehangen en extra steunen, zoals
fleshouders en houders voor de voorkolom. Met de knijpklem kan de haak
afzonderlijk in hoogte worden versteld. LET OP ! Risico van beschadiging van de
bevestigingsbeugels bij overbelasting. De draagcapaciteit van een enkele
bevestigingsbeugel is 5 kg. Voorkom overbelasting van de bevestigingsbeugels.
Daarnaast is bevestigingsbeugel A voorzien van een signaallampje, om de
status van het instrument in bedrijf aan te geven en om eventuele zichtbare
waarschuwingssignalen te kunnen geven. Het signaallampje maakt onderdeel
van het veiligheidsbewakingssysteem dat gedetailleerd beschreven staat in
hoofdstuk 5.5. Bovendien zijn de bevestigingsbeugels A en F voorzien van een
klembevestiging voor het vastzetten van de strips van de slangenset.
Dubbele
fleshouder
Haak
Signaal-
lampje
Klembe-
vestiging
Staaf
1
A
2
23

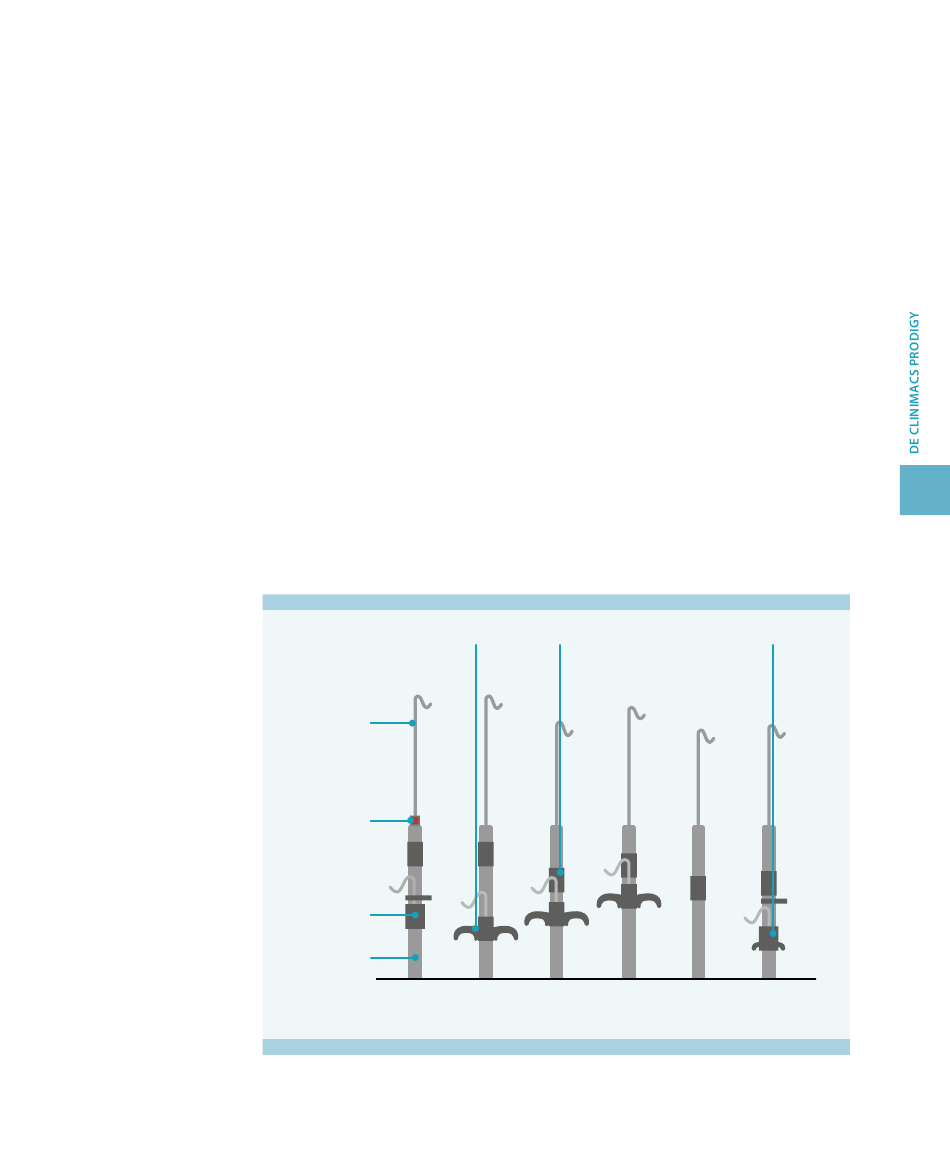

Afbeelding 4.3: Bevestigingsbeugelset op het instrument
Knijp-
Dubbele houder
klem
voor de voorkolom
3
B
4
C
5
6
D
7
24
8
E
9
F
10
11
4
47
12
13
