54
Het alarmverbindingsstuk wordt gebruikt voor het aansluiten van een extern
alarmsysteem. Een relaycircuit biedt 2 informatieniveaus (zie Afbeelding 4.9);
een voor waarschuwingsinformatie (schakelaar 2) en een ander voor een
kritische alarmsituatie (schakelaar 1). Alle andere aansluitingen ('CAN' en
'Power-CAN') kunnen voor servicedoeleinden worden gebruikt.
Relais 2

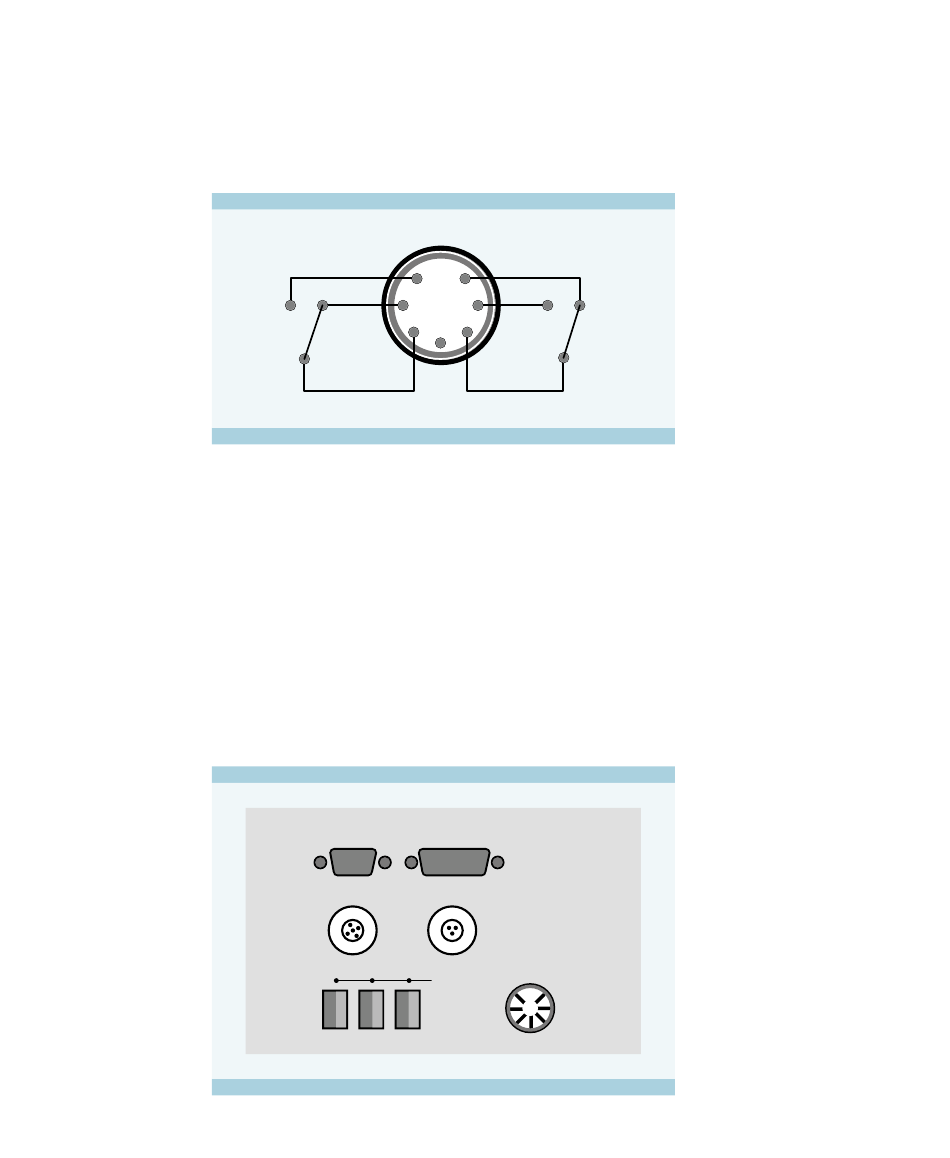

Afbeelding 4.9: Schakelcircuit van het alarmverbindingsstuk in neutrale stand
CliniMACS Prodigy geproduceerd tot oktober 2020
Aan de achterkant van het instrument bevindt zich een verbindingspaneel met
verbindingsstukken voor aanvoer- en afvoerverbindingen (zie Afbeelding 4.10).
Er zijn drie USB-poorten voor gegevensinvoer- en uitvoerfunctionaliteiten. Het
AUX 5-pinverbindingsstuk wordt gebruikt voor de MACS TubeSealer. Het
alarmverbindingsstuk wordt gebruikt voor het aansluiten van een extern
alarmsysteem. Een relaycircuit biedt 2 informatieniveaus (zie Afbeelding 4.9);
een voor waarschuwingsinformatie (schakelaar 2) en een ander voor een
kritische alarmsituatie (schakelaar 1). Alle andere aansluitingen ('AUX, 3-pins' ,
'CAN' en 'Power-CAN') kunnen voor servicedoeleinden worden gebruikt.
CAN
AUX 5 pin
Afbeelding 4.10: Connectorpaneel (tot oktober 2020)
7
6
3
1
5
4
2
Relais 1
Power-CAN
AUX 3 pin
External alarm
USB
