Centrale zekeringen

De AlphaVision NG centrale print is voorzien van één glaszekering en 5 halfgeleider zekeringen. De
glaszekering F4 (standaard 1A traag) is opgenomen in de uitgaande +12V, dus de 4 +12V klemmen bij de
opdruk "POWER". Deze glaszekering is naar behoefte aan te passen i.v.m. grotere stroomafname tot 2.5A
traag. De 5 halfgeleider zekeringen worden hoog-ohmig zodra de afgenomen stroom de grenswaarde
overschrijdt. Neemt deze stroom weer af, dan zal deze zekering weer laag-ohmig worden en zichzelf
automatisch herstellen. Naast iedere halfgeleider zekering is een rode LED geplaatst, die brandt zolang de
zekering geactiveerd is. Aan de hand van onderstaand overzicht zijn de zekeringen snel te lokaliseren:

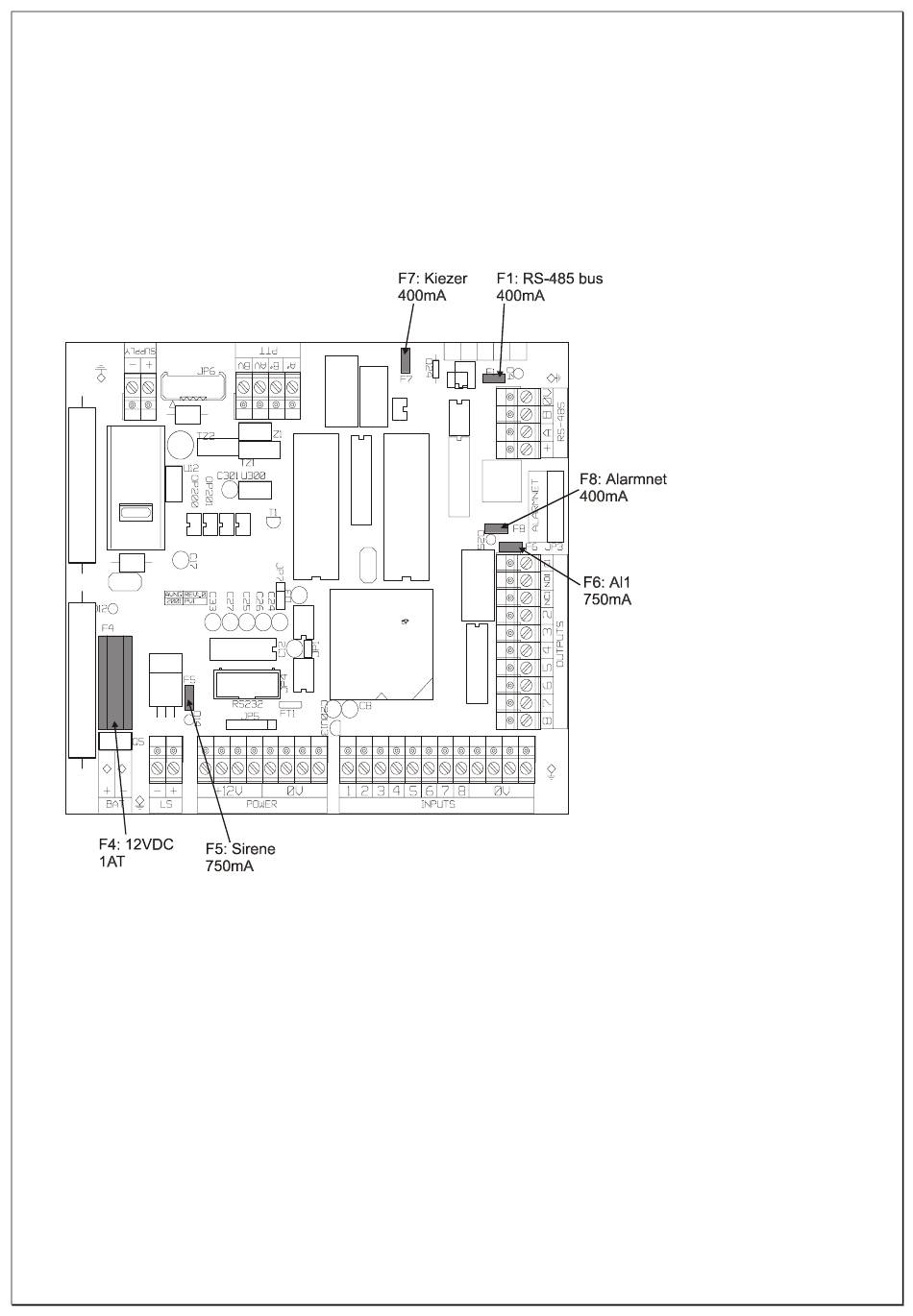

Tekening 6. Zekeringen van de AlphaVision NG centrale
*
F1 750mA (zelfherstellend) (voorheen: 400mA
) beveiligt de uitgaande +12V van de RS-485 bus
aansluiting. Wanneer de (piek) stroomafname via de RS-485 bus hoger ligt dan deze 750mA (of voorheen
400mA) dan dient de +12V ten behoeve van de RS-485 bus van de +12V klemmen bij de "POWER"
aansluiting afgenomen te worden. Dit is bijvoorbeeld het geval, wanneer er meerdere input modules via de
RS-485 bus gevoed worden.
F4 1A traag (glaszekering) beveiligt de uitgaande +12V bij de "POWER" connectoren.
F5 750mA (zelfherstellend) beveiligt de LS uitgang.
F6 750mA (zelfherstellend) is opgenomen in het gemeenschappelijke contact van het AL1 relais.
F7 400mA (zelfherstellend) is opgenomen in de primaire lijn van de telefoonaansluiting.
F8 400mA (zelfherstellend) beveiligt de stroomvoorziening van de Alarmnet uitgangen (DK).
*
bij printen, die voor maart 2002 geproduceerd zijn, kan F1 de waarde 400mA hebben. De opdruk op de
zekering vermeldt dan X040, bij 750mA is dit X075.
Installateurshandleiding AlphaVision NG
Rev. 2.0 27-08-2003 Blz. 12/112
