Wanneer op een LCD bedieningspaneel alleen 0V en +12V aangesloten wordt, dan verschijnt op het display
de melding:
AV96-LCD v1.8--
-->1
De "1" geeft hierbij aan, dat het bedieningspaneel op adres 1 is ingesteld. Op deze wijze kan gecontroleerd
worden of het bedieningspaneel op het gewenste adres is ingesteld. Ook bij het opnieuw onder spanning
brengen van het systeem zal deze melding gedurende korte tijd zichtbaar zijn in het display van het
bedieningspaneel.

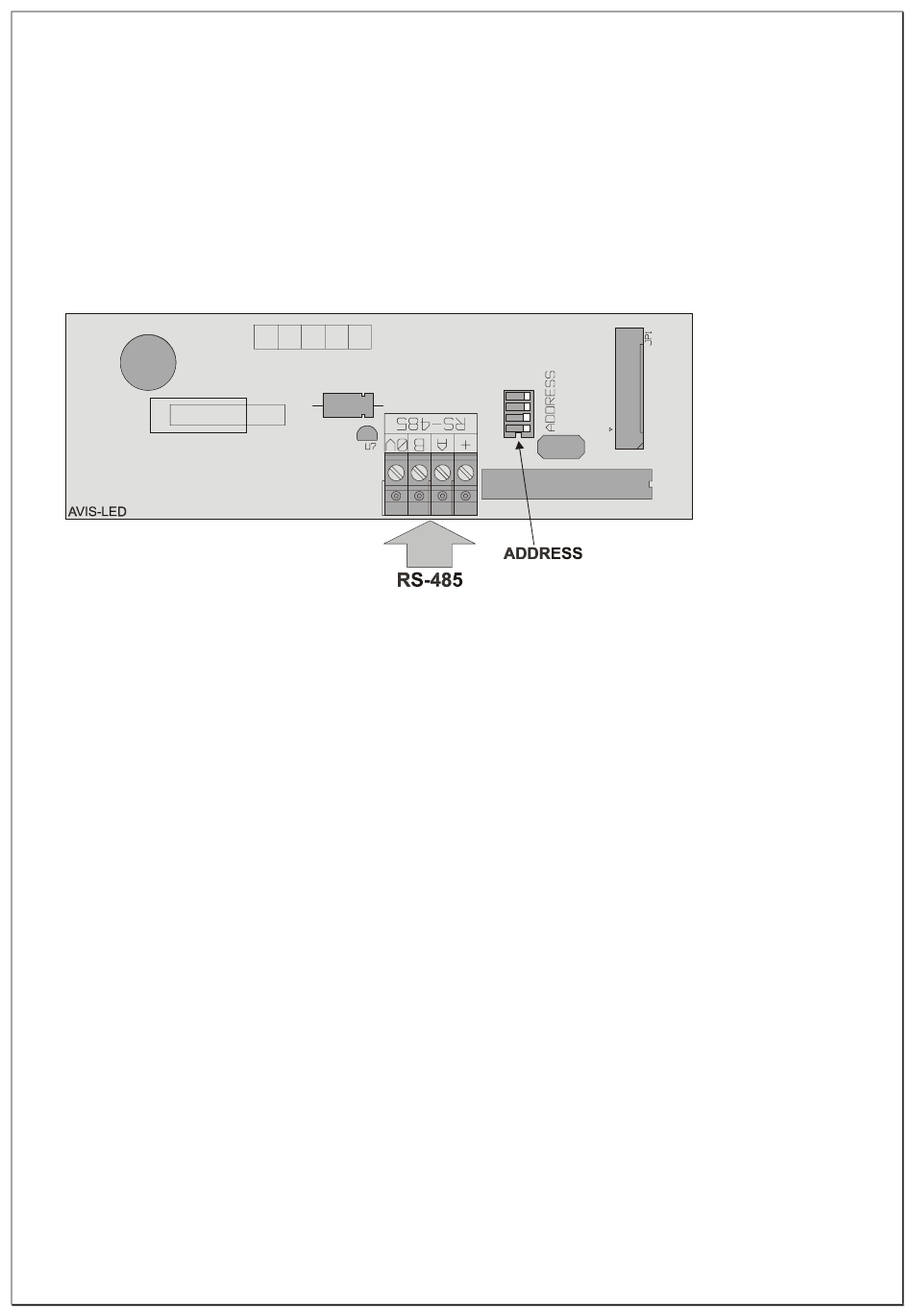

Tekening 8. Aansluitschema AlphaVision LED bedieningspaneel
Het AlphaVision LED bedieningspaneel wordt door de AlphaVision NG centrale herkend aan het specifieke
versie-nummer, dat tijdens het opstarten opgevraagd en zichtbaar gemaakt wordt. Voor een LCD
bedieningspaneel is dit bijvoorbeeld 1.8 en voor een LED bedieningspaneel bijvoorbeeld 5.4.
Een LED bedieningspaneel wordt op één van de adressen 2 t/m 8 ingesteld. Een LED bedieningspaneel mag
niet ingesteld worden op adres 1 (behalve wanneer er helemaal geen LCD bedieningspanelen aangesloten
worden). Bij de LED uitvoering zal de corresponderende sectie LED aangeven op welke adres het paneel is
ingesteld.
In totaal mogen er 8 bedieningspanelen op de RS-485 bus aangesloten worden. Hoeveel LCD en hoeveel
LED bedieningspanelen er gebruikt worden maakt niet uit. De AlphaVision NG centrale is zelfs te
gebruiken met maar één LED bedieningspaneel. In dat specifieke geval wordt het LED bedieningspaneel dus
wèl ingesteld op adres 1.
De LEDs OK, A, B, 230V, en TEL werken op het LED bedieningspaneel identiek aan die van een LCD
bedieningspaneel. Ditzelfde geldt voor de ingebouwde buzzer. Bij het invoeren een geldig PIN-code klinkt
de buzzer één keer. Wordt een ongeldige PIN-code ingetoetst dan geeft de buzzer drie korte piepjes.
Op het LED bedieningspaneel zijn aan de linkerzijde van de toetsen de LEDs A t/m H aangebracht. Deze
dienen om de status van de secties A t/m H weer te geven. Met dipswitch 4 wordt ingesteld of deze
weergave continu plaatsvindt (dipswitch 4 op ON) of alleen na het intoetsen van een geldige PIN-code en
dan automatisch weer gedoofd wordt.
Met een LED bedieningspaneel kan alleen in- of uitgeschakeld worden. Er kunnen geen functies uitgevoerd
worden. Alleen de cijfertoetsen <0> t/m <9> de <*> toets en de <#> toets zijn aanwezig.
LET OP: dipswitch instellingen van een bedieningspaneel wijken af van de dipswitch instellingen van een
input + 8 OC of I/O module. Voor dipswitch instellingen, zie Appendix A
"dipswitch instellingen".
(blz. 105)
Installateurshandleiding AlphaVision NG
Rev. 2.0 27-08-2003 Blz. 15/112
