De eerste 4 schakelaars op de dipswitch hebben een dubbele functie en worden toegepast voor adres
instelling op de bus (dit is het 'normale' gebruik) en voor het selecteren van één van de draadloze ingangen
bij het inleren van de detectoren. Wanneer alle draadloze componenten zijn ingelezen, moeten de
dipswitches 1-4 teruggezet worden naar de adres instelling voor de RS-485 bus.
Alarm informatie en status informatie (lage batterijspanning, supervisie en sabotage) worden per zone
doorgegeven aan de centrale.
Het inlezen van draadloze componenten
Het inlezen van draadloze componenten kan op twee manieren:
-
inlezen op de wireless interface (de detector moet hiervoor een keer geactiveerd worden)
-
programmeren middels een computer met Winterm (de detector hoeft niet te werken)

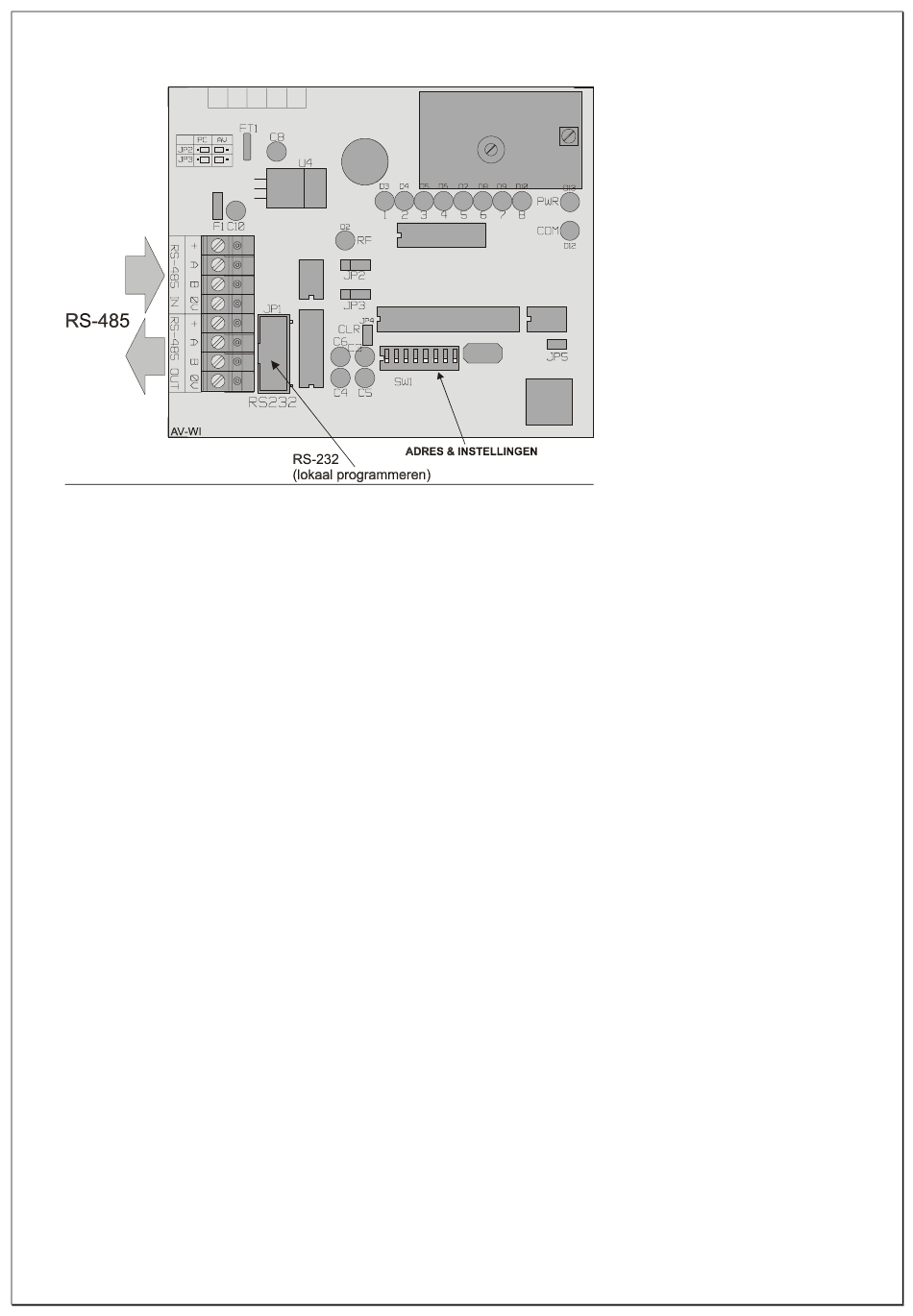

Om draadloze componenten direct in te lezen op de draadloze input module, zet dipswitch-8 op ON, de RS-
485 buscommunicatie stopt en de inlees procedure wordt geactiveerd. De power (PWR) en communicatie
(COM) LED zijn nu beide uit.
Met behulp van dipswitch 1-4 kan nu geselecteerd worden op welke ingang (zone) van de wireless interface
een draadloos component wordt "ingelezen". Om de juiste ingang te selecteren wordt gebruik gemaakt van
de appendix B
"dipswitch instellingen uitbreidingsmodules" In dit geval is ingang 1 van de draadloze
(blz.106)
input module gelijk aan adres 1 van I/O en Input + 8 OC module. De bijbehorende rode LED (D3-D10) van
de ingang knippert indien de ingang nog vrij is, brandt de LED constant dan is de ingang reeds ingelezen
met een andere draadloze component.
Indien de ingang vrij is en de bijbehorende LED (D3-D10) knippert, dan kan de draadloze component
ingelezen worden door bijvoorbeeld het sabotagecontact van de draadloze component te activeren. De
ontvangst van de code wordt bevestigd door een "vrolijke melodie"via de ingebouwde buzzer en de
bijbehorende LED (D3-D10) zal nu constant branden.
Selecteer de volgende ingang door dipswitch 1-4 te wijzigen in adres 2 (zie Appendix B
instellingen uitbreidingsmodules") en voer dezelfde inlees procedure voor de volgende detector uit.
Wordt er toch geprobeerd een niet-vrije ingang in te leren, dan laat de buzzer een waarschuwingstoon horen
gedurende 3-seconden. Door jumper JP4 nu op de print kort te sluiten kan de ingang gewist worden. De
"vrolijke melodie" zal nu klinken en de bijbehorende zone LED zal knipperen om aan te geven dat de ingang
Installateurshandleiding AlphaVision NG
"dipswitch
(blz.106)
Rev. 2.0 27-08-2003 Blz. 70/112
