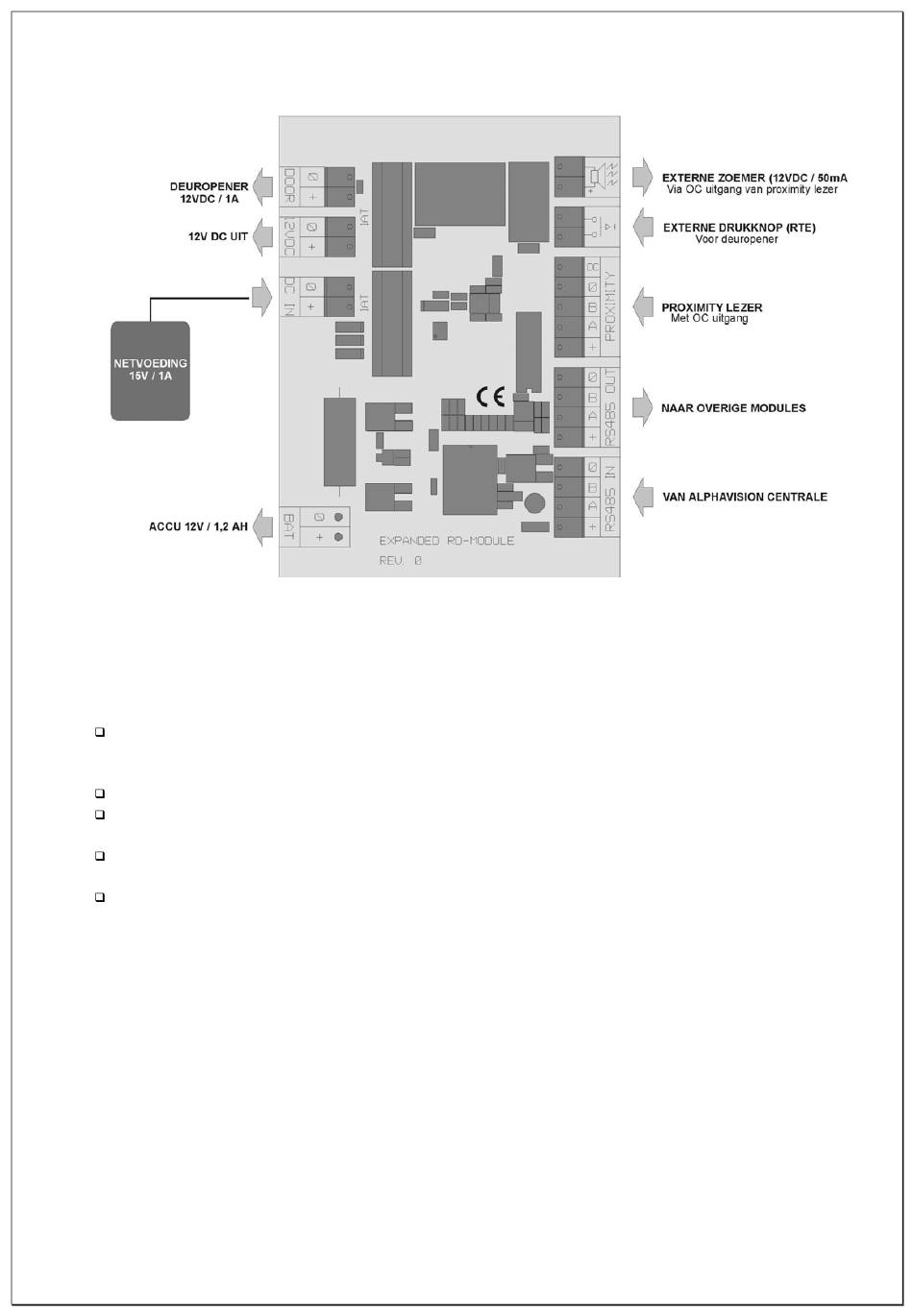

Tekening 12. Aansluitschema RO module met voeding in kast
RO module met voeding in kast
Op de voorkant van de RO module met voeding in kast bevinden zich de volgende onderdelen:
druktoets 'manual battery test'. Wordt deze toets ingedrukt, dan wordt de aangesloten accu getest.
Wordt deze accu niet in orde bevonden dan zal de 'battery fault' LED oplichten gedurende het
indrukken van deze toets.
rode LED 'fuse blown'. Deze LED brandt wanneer de zekering van de netvoeding doorgebrand is.
rode LED 'battery fault'. Deze LED brandt wanneer de 'manual battery test' knop ingedrukt wordt
en de aangesloten accu niet in orde is.
groene LED 'mains'. Deze LED brandt wanneer de RO module correct functioneert en knippert
enkele seconden wanneer de deuropener bekrachtigd is.
groene LED 'system'. Deze LED licht kortstondig op bij het ontvangen van commando's via de RS-
485 bus.
De externe drukknop kan gebruikt worden als knop om ook zonder een geldige TAG de deur te kunnen
openen. Wordt aan de buitenzijde van een pand de NG Prox Lezer gebruikt om de toegangsdeur te openen
en het pand te betreden, dan zal in veel gevallen een knop aan de binnenzijde toegepast worden om het pand
te kunnen verlaten.
Voeding van de RO module met voeding in kast
De benaming 'RO module met voeding in kast' suggereert, dat deze RO module een zelfstandige voeding
heeft, zoals bijvoorbeeld de I/O module. Dit is echter niet correct. De 'RO module met voeding in kast'
bestaat uit 2 samengestelde onderdelen: een 'gewone' RO module, die via de RS-485 bus gevoed wordt en
een deuropener-circuit met zelfstandige voeding en noodstroomvoorziening. Beide onderdelen zijn
galvanisch gescheiden, zodat de deuropener geen enkele invloed uit kan oefenen op de RS-485 bus. Bij het
aansluiten van de RS-485 bus dient dus rekening gehouden te worden met de minimale voedingsspanning.
De RO module mag niet te ver van een 'voedingspunt' (centrale of I/O module met voeding) verwijderd zijn
Installateurshandleiding AlphaVision NG
Rev. 2.0 27-08-2003 Blz. 23/112
