Meerdere RO modulen op één adres
In tegenstelling tot bedieningspanelen en uitbreidingsmodulen is het wel mogelijk om meerdere RO modules
toe te passen die allemaal ingesteld staan op hetzelfde adres (zelfde sectie). Dit geldt overigens ook, wanneer
de RO module gebruikt wordt in combinatie met de NG Prox Lezer. De dipswitch-instellingen voor
dipswitches 1-4 zijn gelijk aan de adres instellingen van zone uitbreidingsmodules, zie appendix B
De centrale zal bij in- en uitschakeling van een sectie middels een proximity pas een commando sturen naar
de RO module om zijn uitgang te activeren. De RO module zal vervolgens antwoord geven aan de centrale.
Om busproblemen te voorkomen bij meerdere RO modules die allemaal ingesteld zijn op hetzelfde adres
(dezelfde sectie) en dus tegelijkertijd antwoord willen geven aan de centrale, is een extra dipswitch
opgenomen om te zorgen dat niet alle RO modules antwoord sturen naar de centrale. In het geval van
meerdere RO modules die ingesteld zijn op hetzelfde adres, zal op één van de modules dipswitch 5 ingesteld
worden op ON (wèl antwoorden) en alle andere zal dipswitch 5 ingesteld worden op OFF (niet
antwoorden).
Per RO module is in te stellen, met behulp van dipswitch 6 en 7, hoe lang de uitgang wordt aangestuurd.
Voor de kleine RO module geldt onderstaande tabel:
dipswitch 6
dipswitch 7
OFF
OFF
OFF
ON
ON
OFF
ON
ON
Dipswitch 8 wordt gebruikt om de juiste baud rate in te stellen. Deze dipswitch is voor toekomstige
uitbreidingen en wordt nog niet ondersteund. De baud rate staat nu vast ingesteld en dipswitch 8 heeft
nu geen betekenis.
En voor de RO module met voeding in kast dient onderstaande tabel in acht genomen te worden:
dipswitch 6
dipswitch 7
OFF
OFF
ON
OFF
OFF
ON
ON
ON
OFF
OFF
ON
OFF
OFF
ON
ON
ON

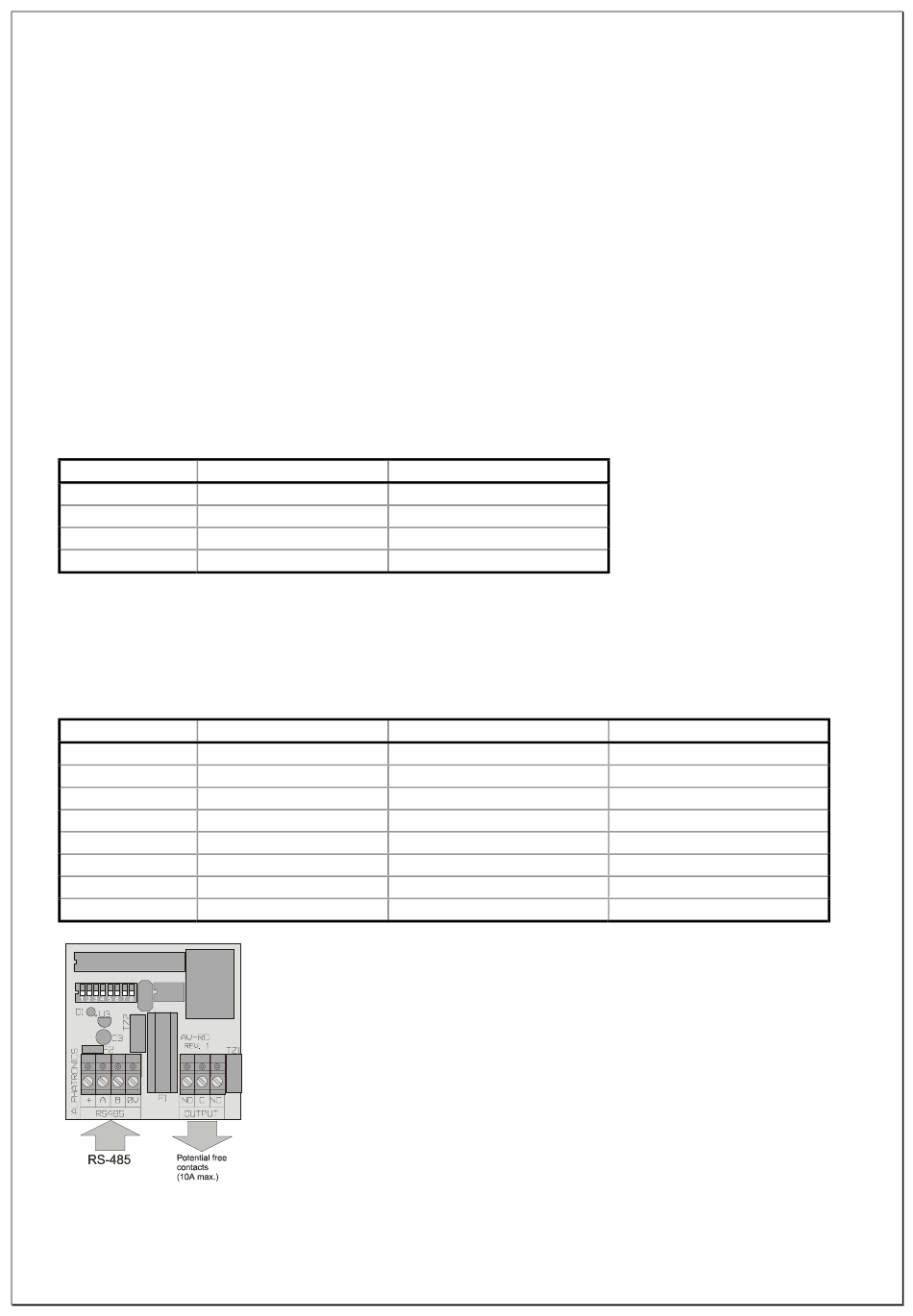

Tekening 11. Aansluitschema RO (relais output) module
Installateurshandleiding AlphaVision NG
tijd
2 seconden
4 seconden
6 seconden
8 seconden
dipswitch 8
OFF
OFF
OFF
OFF
ON
ON
ON
ON
tijd
2 seconden
4 seconden
8 seconden
12 seconden
16 seconden
24 seconden
32 seconden
64 seconden
