INSTALLEREN VAN TOEGANGSCONTROLE (PROX LEZER)
TAG
Een TAG is een plastic pas, waarin een elektronische schakeling is aangebracht. In deze TAG is een 6-
cijferige PIN-code 'ingebakken'. Wanneer de TAG bij een NG Prox Lezer gehouden wordt, dan 'leest' de
NG Prox Lezer deze 6-cijferige PIN-code.

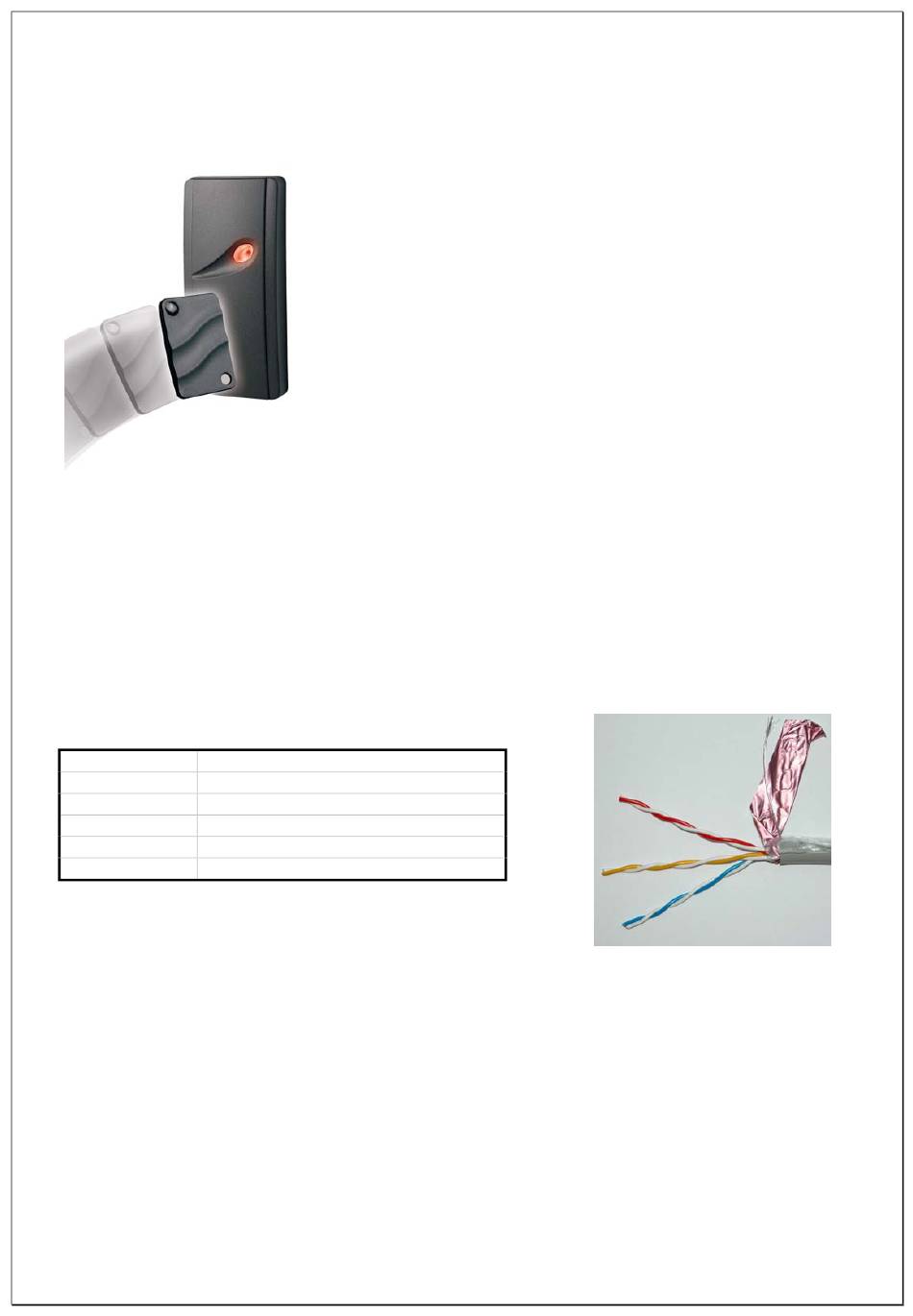

Installeren van de NG Prox Lezer
Een NG Prox Lezer is geschikt om zowel binnen als buiten te monteren, doordat de elektronica van de NG
Prox Lezer volledig geseald is. Hierdoor is de NG Prox Lezer beveiligd tegen weersinvloeden. De NG Prox
Lezer is voorzien van een aansluitkabel, waarbij de volgende kleurcodering gebruikt is:
kleur:
betekenis:
rood
+12V
wit/rood
0V
geel
A-lijn RS-485 buscommunicatie
wit/geel
B-lijn RS-485 buscommunicatie
blauw
Open Collector uitgang
Let op: de aansluitkabel bestaat uit 5 aders. De kleuren rood en geel zijn voorzien van een bijbehorende
witte ader met een rood of geel streepje. Tijdens het productie-proces wordt de witte ader, die hoort bij de
blauwe ader, verwijderd.
Let op: de NG Prox Lezer mag NIET op een metalen ondergrond gemonteerd worden! Indien dit toch
noodzakelijk is, moet een RDR-BACK afstandplaat (artikelnr. 007912) tussen de ondergrond en de NG Prox
Lezer gemonteerd worden. Hierdoor wordt de NG Prox Lezer op circa 1cm boven de metalen ondergrond
gemonteerd. back afstandplaat Wanneer de afstand tussen de NG Prox Lezer en een geleidende ondergrond
te klein is, wordt de leesafstand van de TAGs drastisch gereduceerd!
Installateurshandleiding AlphaVision NG
Met ingang van software versie 2.0 (van de AlphaVision NG) is het
mogelijk om de AlphaVision NG te voorzien van een toegangscontrole-
mogelijkheid. De benodigde hardware om dit mogelijk te maken bestaat
uit één of meerdere NG Prox Lezers en de bijbehorende software-
aansturing vanuit de AlphaVision NG. Voor het inleren van de TAGs voor
gebruik met de NG Prox Lezer moet additioneel minimaal één
LCD/PROX bedieningspaneel aanwezig zijn. Een bestaande installatie
met een AlphaVision NG kan probleemloos voorzien worden van deze
nieuwe aansturingssoftware (EPROM).
Standaard gebruik van de NG Prox Lezer
Hoewel er vele toepassingsmogelijkheden zijn is het uitgangspunt van
toegangscontrole met de AlphaVision NG eenvoudig: monteer buiten bij
de toegangsdeur een NG Prox Lezer en binnen een LCD/PROX
bedieningspaneel. Wie het pand wil betreden, presenteert buiten bij de NG
Prox Lezer een TAG. De toegangsdeur wordt geopend en vervolgens
wordt dezelfde TAG binnen gebruikt om de beveiliging uit te schakelen.
Rev. 2.0 27-08-2003 Blz. 16/112
