De speciale gasboiler op de buitenunit aansluiten
De pomp van het warm tapwater aansluiten
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
4C Langs boven
b
PCB
1×
b
a Snijd of verwijder dit deel met een tang enz. uit om de draden erdoor
te leiden.
b Maak de draden goed vast op het frontstuk van de kast met behulp
van een draadhouder en een klem.

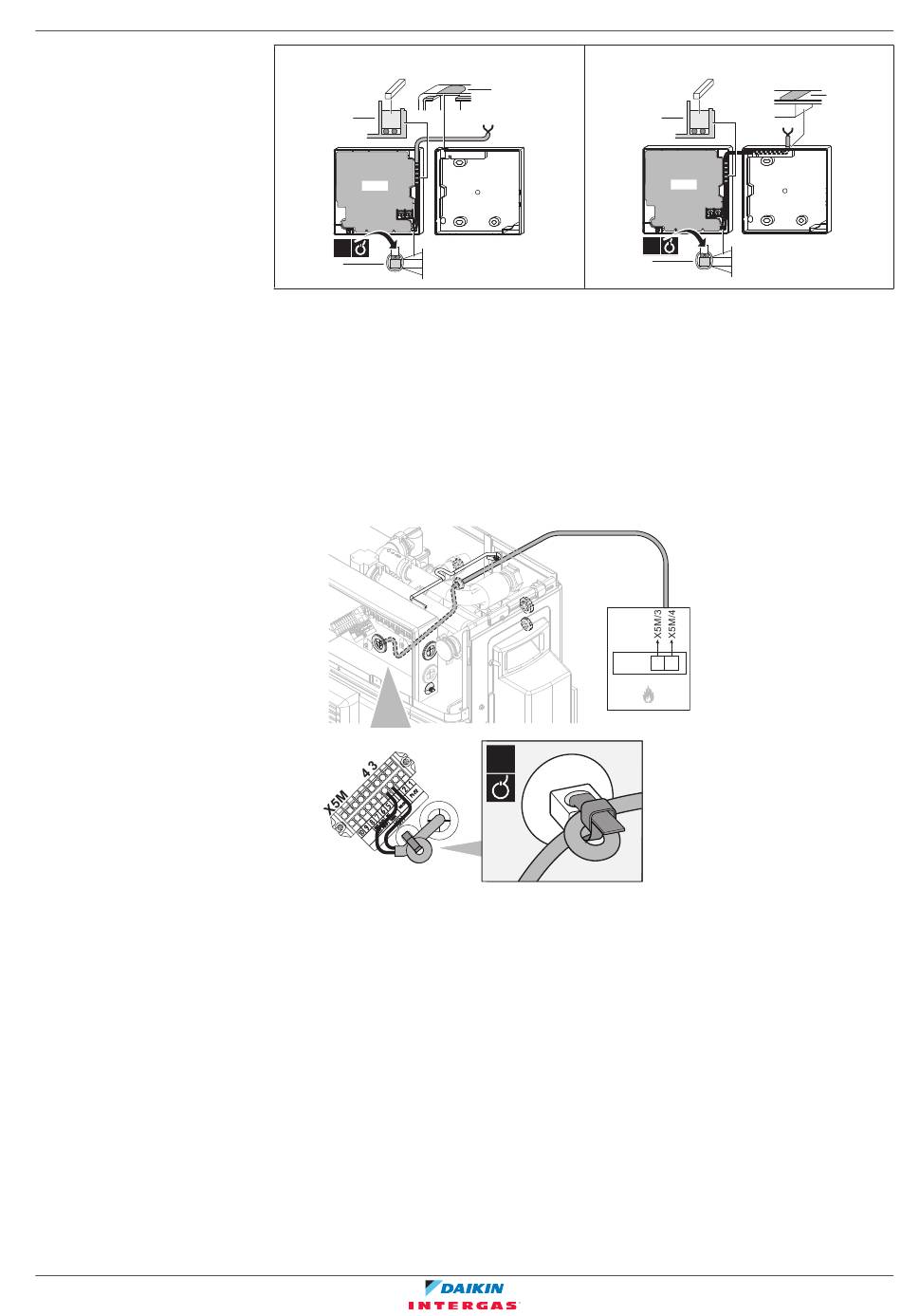

1 Sluit de doorverbindingskabel tussen de buitenunit en de gasboiler aan op de
juiste klemmen zoals hieronder afgebeeld. De doorverbindingskabel is ter
plaatse te voorzien.
a NHY2KOMB28+32AA gasboiler
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de pomp voor het warm tapwater aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
4D Langs boven midden
a
b
1×
b
A2P
X10A 1 2
a
1×
9
Installatie
|
a
PCB
