9.6.6 Het ruimteverwarmingscircuit vullen
In geval van speciale gasboiler
Uitgebreide handleiding voor de installateur
92

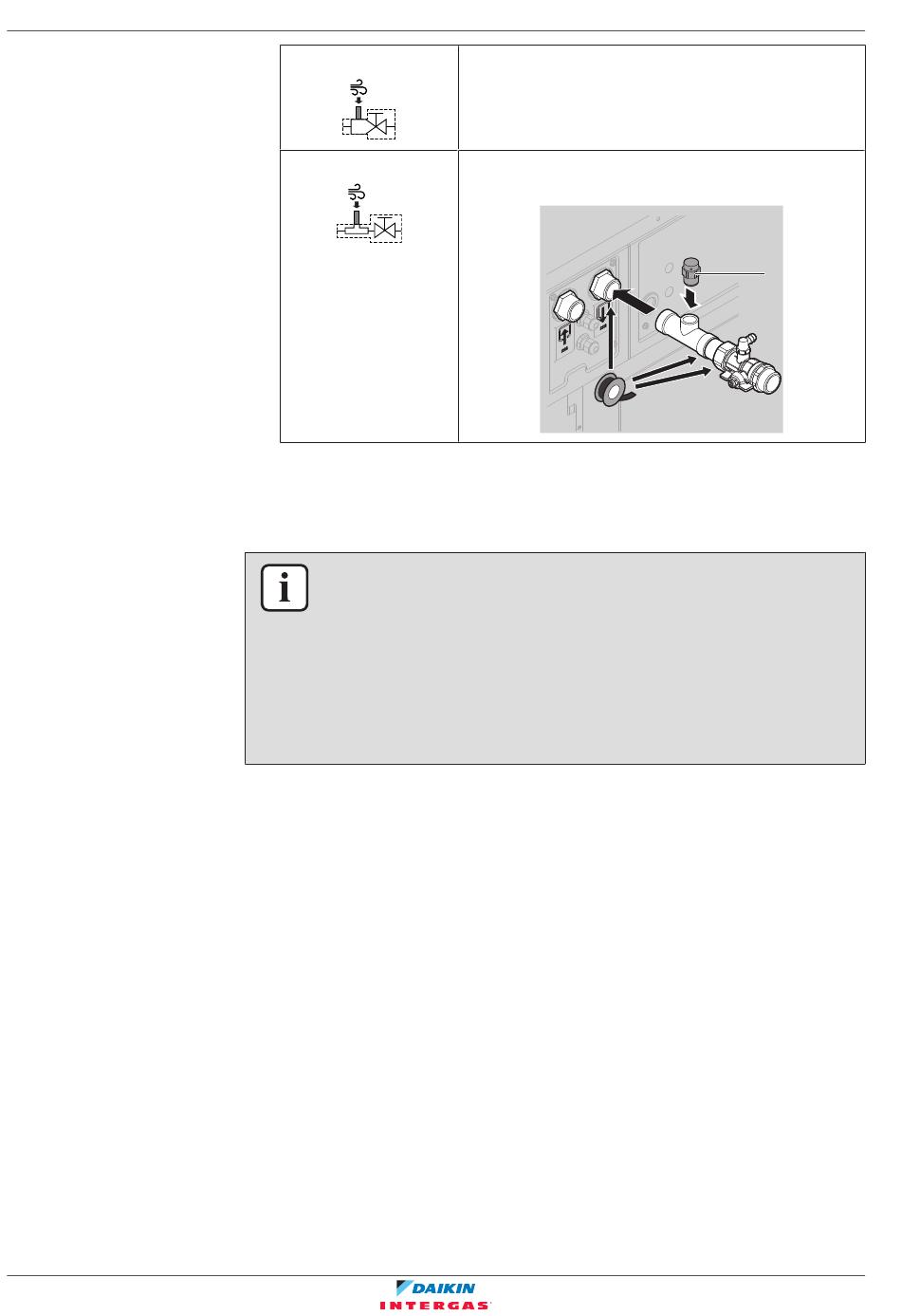

Mogelijkheid 1
b2
Mogelijkheid 2
b2
INFORMATIE
Ontluchtingsventielen. In geval van NHY2KOMB28+32AA gasboiler zijn de volgende
ontluchtingsventielen mogelijk:
▪
Handmatige ontluchtingsventielen op de afsluiters (optie EKBALLV1).
▪
Handmatige ontluchtingsventielen in de NHY2KOMB28+32AA gasboiler.
▪
Handmatige of automatische ter plaatse voorziene ontluchtingsventielen.
▪
Let op: Automatische ontluchtingsventielen zijn NIET toegestaan als er glycol
wordt gebruikt.
Vooraleer het ruimteverwarmingscircuit te vullen, MOET eerst de gasboiler
geïnstalleerd worden.
1 Spoel de installatie grondig om het circuit te reinigen.
2 Sluit de watertoevoerslang aan op het aflaat-/vulpunt.
Let op: Het aflaat-/vulpunt kan:
▪ Ter plaatse te voorzien
▪ Onderdeel van optie EKFL1A (vulluskit voor de NHY2KOMB28+32AA
gasboiler)
3 Schakel de gasboiler in om de drukindicatie op het display van de boiler te
zien.
4 Indien er een automatisch ontluchtingsventiel werd geplaatst, zorg er dan
voor dat deze open is.
5 Vul het circuit met water tot het display van de boiler een druk van ±2 bar
(minimaal 0,5 bar) aangeeft.
Let op: De overdrukveiligheidsklep van de buitenunit is ontworpen om te
openen bij 3 bar.
6 Ontlucht alle handmatige ontluchtingsventielen in het systeem (open,
ontlucht, sluit).
7 Controleer de druk. Als deze te laag is, herhaal dan vanaf stap 5.
Met optie EKBALLV1 (afsluiters met geïntegreerde
verbinding voor de vacuümverbreker).
Voor de installatie-instructies, zie de
installatiehandleiding van de afsluiters.
Met T-stuk (ter plaatse te voorzien)+afsluiter (ter
plaatse te voorzien).
2
b2
3
1
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
