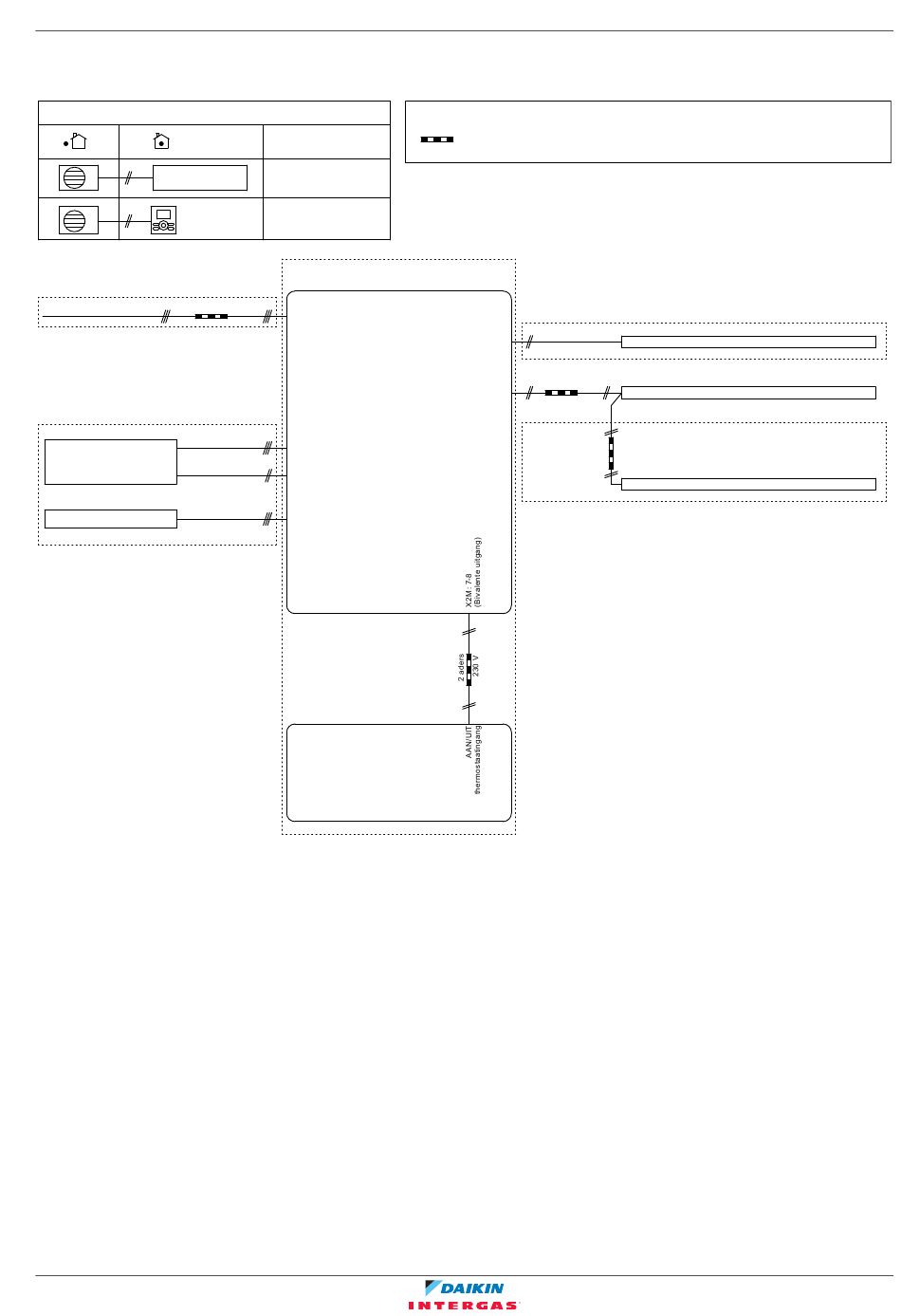

Schema elektrische aansluitingen in geval van gasboiler van derden
Raadpleeg de bedrading van de unit voor meer informatie.
TYPISCHE CONFIGURATIE
BUITEN
BINNEN
Ketel
Elektrische voeding
3 aders
Elektrische voeding van de unit:
230 V + aarding
OPTIONEEL STUK
HOOFDPOMP
Bodemplaatverwarming
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
Noten:
- Voor signaalkabel: houd minimumafstand tot stroomtoevoerkabels >5 cm
- Beschikbare verwarmingstoestellen: zie combinatietabel
-
- Lokale instelling: [C-02]=1
Standaard: 2 hoogspanningsdra-
den
2 laagspanningsdraden
STANDAARDONDERDEEL
BUITENUNIT - HYDRO
X2M: 1-2-3
X2M: 1-9-10
X5M: 7-8
A1P: X14A-aarding
BOILER VAN DERDEN
BINNEN
: ter plaatse te voorzien
Enkel voor EKRSCA1
X5M: 5-6
Externe buitentemperatuursensor
2 aders
Alleen voor EKRUHML*
2×0,75
X5M: 1-2
A14P: P1-P2-gebruikersinterface
communicatie
2 aders
2×0,75
communicatie
Alleen voor BRP069*
A13P: P1-P2 LAN-adapter
