Technische gegevens

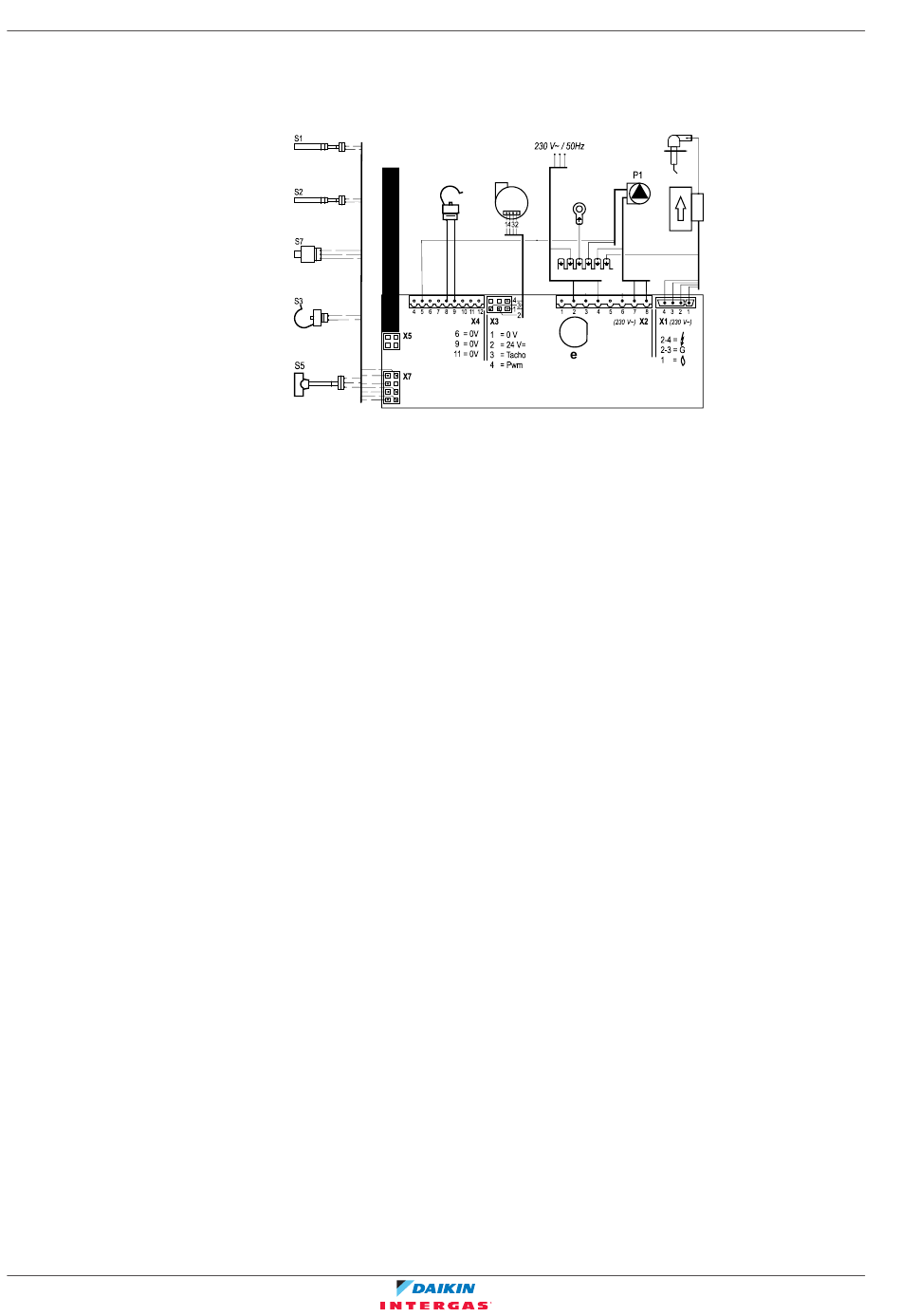

17.2.2 Bedradingsschema: Gasboiler
Uitgebreide handleiding voor de installateur
224
e
Inlaat voor ruimteverwarming
1
4
j
S8
1
3
1
6
8
c
1
5
1
5
1
7
6
8
7 3
8 4
a
Aardingsaansluiting warmtewisselaar
b
Bougiedeksel
c
Branderautomaat
d
Aardingslippen boilercontroller
e
Zekering (3,15 A T)
f
Gasklep en ontstekingseenheid
g
Ontsteking-/ionisatiepen
h
Hoofdspanning
i
Ventilator
j
Module stroomlus
P1
Ruimteverwarmingspomp
S1
Toevoersensor
S2
Retour sensor
S3
Sensor voor warm tapwater (niet van toepassing voor Zwitserland)
S5
Debietsensor
S7
Waterdruksensor ruimteverwarming
S8
Aanvoerwaterthermistor ruimteverwarming
X1
Gasklep en ontstekingselektrode
X2
Hoofdvoeding (2=L (BRN), 4=N (BLU))
X3
Voeding ventilator (230 V)
X4
Sensoraansluiting
X5
Communicatiekabel ketel
X7
Sensoraansluiting
h
b
i
g
a
f
d
3,15 A T
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
