9
|
Installatie
9.9.3 De totale pijplengte berekenen
Uitgebreide handleiding voor de installateur
110

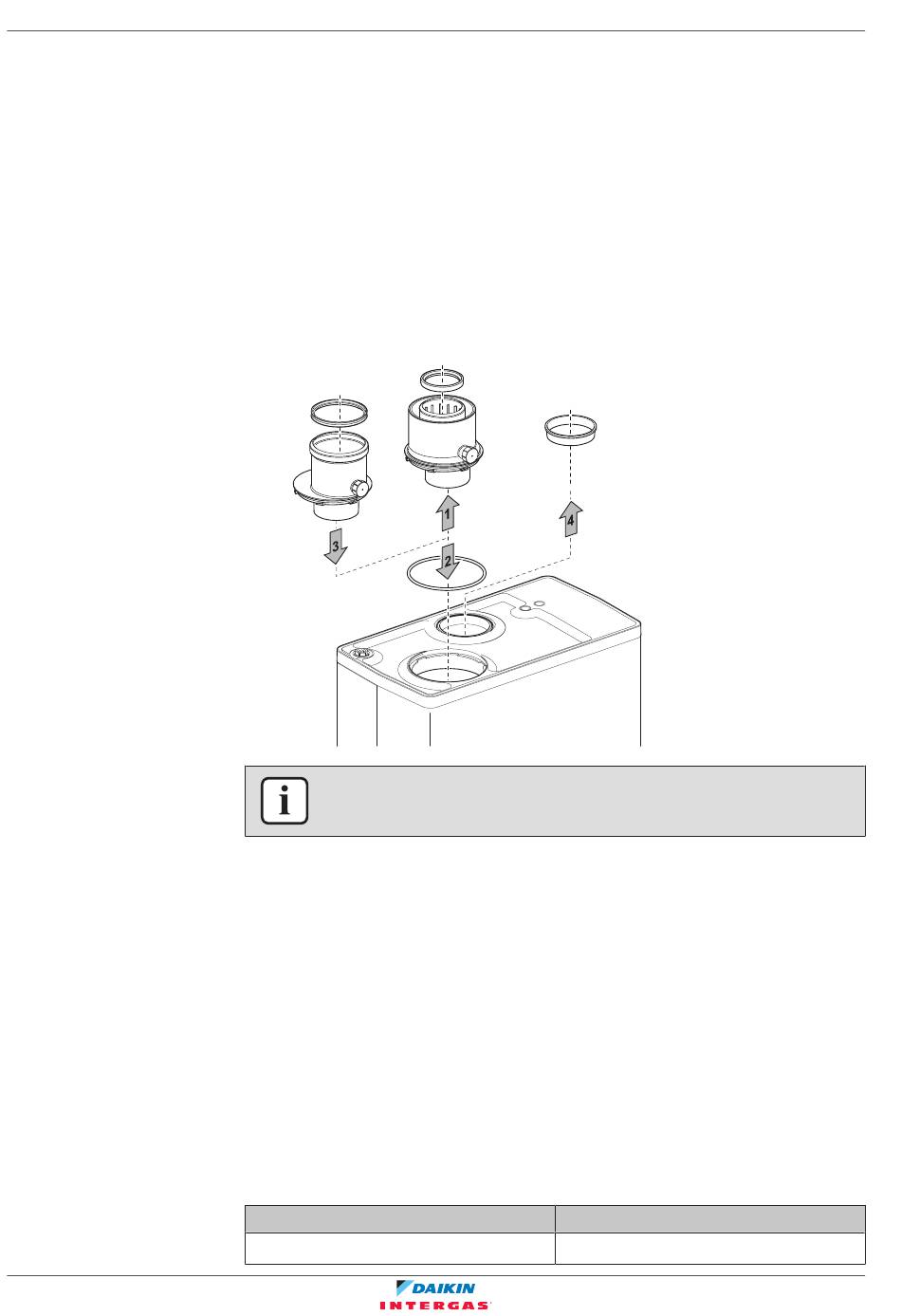

2 Verwijder de O-ring van de concentrische buis en bevestig deze rond de flens
van de dubbele buisadapter Ø80.
3 Plaats de verbrandingsgasaansluiting (Ø80) bovenaan het apparaat en draai
deze rechtsom zodat de meetnippel recht naar voren wijst. De geïntegreerde
afdichtingsring zorgt voor een luchtdichte aansluiting.
4 Verwijder het deksel van de luchtaanvoeraansluiting. Sluit de luchtinlaat
correct aan. Kamerluchtafhankelijke installatie is NIET toegestaan.
5 Steek de leidingen voor de luchttoevoer en rookgasafvoer voorzichtig in de
luchttoevoeropening en de rookgasadapter van de unit. De ingebouwde
afdichtringen zorgen voor een luchtdichte aansluiting. Zorg ervoor dat de
aansluitingen niet gemengd zijn.
6 Controleer de aansluiting van de interne rookgasafvoerbuis en het
condensaatverdeelstuk. Zorg dat deze goed is aangesloten.
INFORMATIE
Volg de bij de adapterset meegeleverde instructies nauwgezet op.
Wanneer de weerstand van de schoorsteenpijp en de luchtaanvoerpijp verhoogt,
neemt het vermogen van het apparaat af. De maximum toegelaten
vermogensafname is 5%.
De weerstand van de luchtaanvoerpijp en verbrandingsgasschoorsteen is
afhankelijk van:
▪
de lengte,
▪
de diameter,
▪
alle onderdelen (bochten, ellebogen,...).
De
totale
toegestane
verbrandingsgasschoorsteen is aangegeven voor elke apparaatcategorie.
Equivalente lengte voor concentrische installatie (60/100)
Bocht 90°
pijplengte
van
de
Lengte (m)
1,5
luchtaanvoer
en
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
de
