EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02

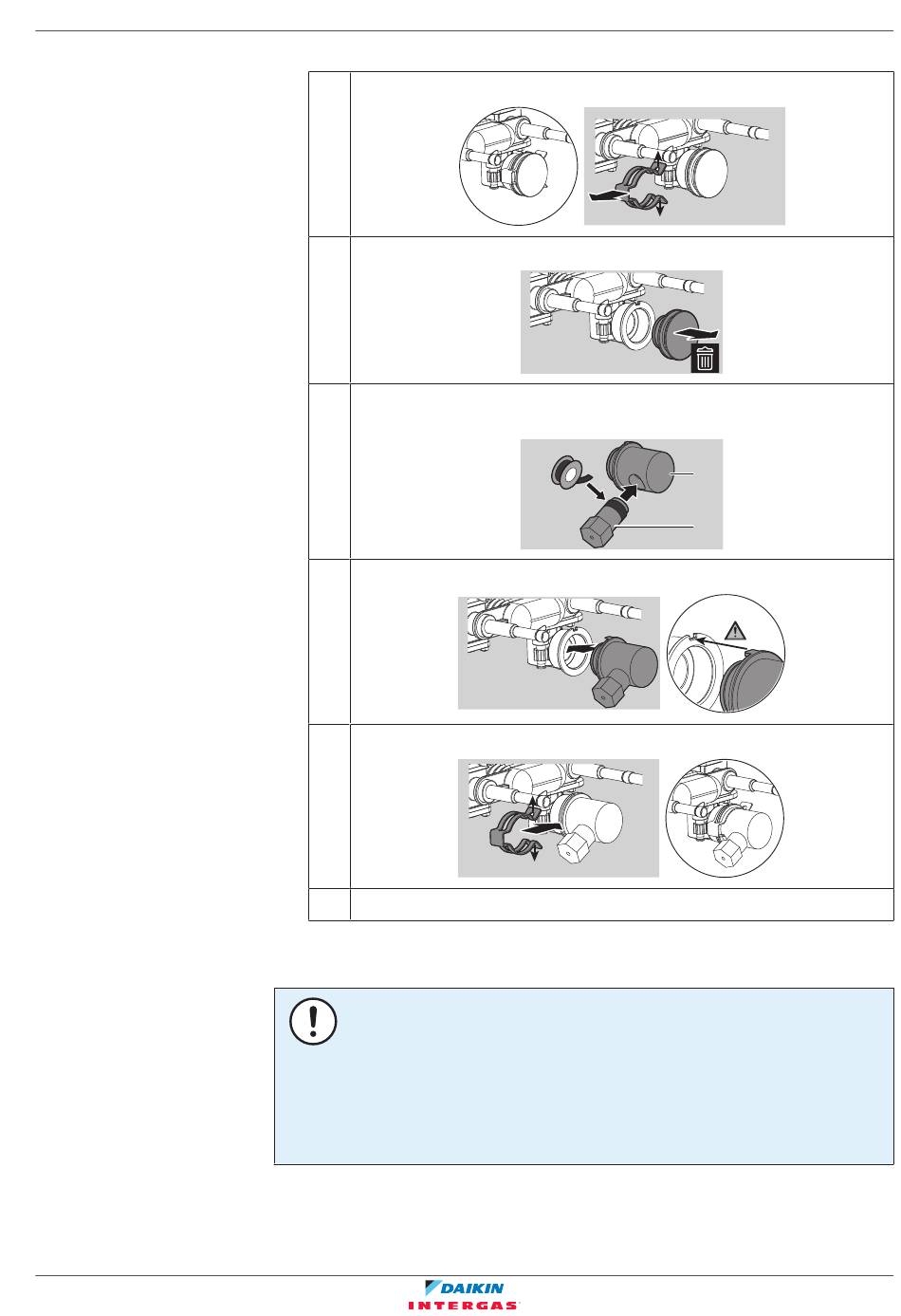

4 Verbind a+b1 als volgt:
1
Verwijder de clip.
2
Verwijder en gooi de stop met de afdichting weg.
3
Bevestig de vorstbeveiligingsklep (b1) op het aansluitstuk (a) met
behulp van schroefdraadafdichtmiddel.
4
Bevestig het aansluitstuk op de buitenunit.
5
Bevestig de clip.
6
Sluit de achterplaat, frontplaat en bovenste plaat.
5 Voer een van de volgende handelingen uit om b2 aan te sluiten (2
mogelijkheden):
OPMERKING
Vacuümverbreker (b2). Om adequate afvoer via de vorstbeveiligingsklep in de
buitenunit mogelijk te maken, moet de vacuümverbreker correct worden
geïnstalleerd:
▪
rechtstreeks op de wateruitlaat van de unit, zonder lokale leidingen of klep
ertussen.
▪
Omhoog gericht voor luchttoevoer.
a
1
2
b1
Uitgebreide handleiding voor de installateur
9
Installatie
|
91
