5 Over het systeem
5.1 Mogelijke systeemlay-outs
5.1.1 Speciale gasboiler
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1B – 2020.02
INFORMATIE
Dit onderwerp bevat basisinformatie over de mogelijke systeemlay-outs. Voor meer
informatie, zie hoofdstuk "Richtlijnen met betrekking tot mogelijke toepassingen".

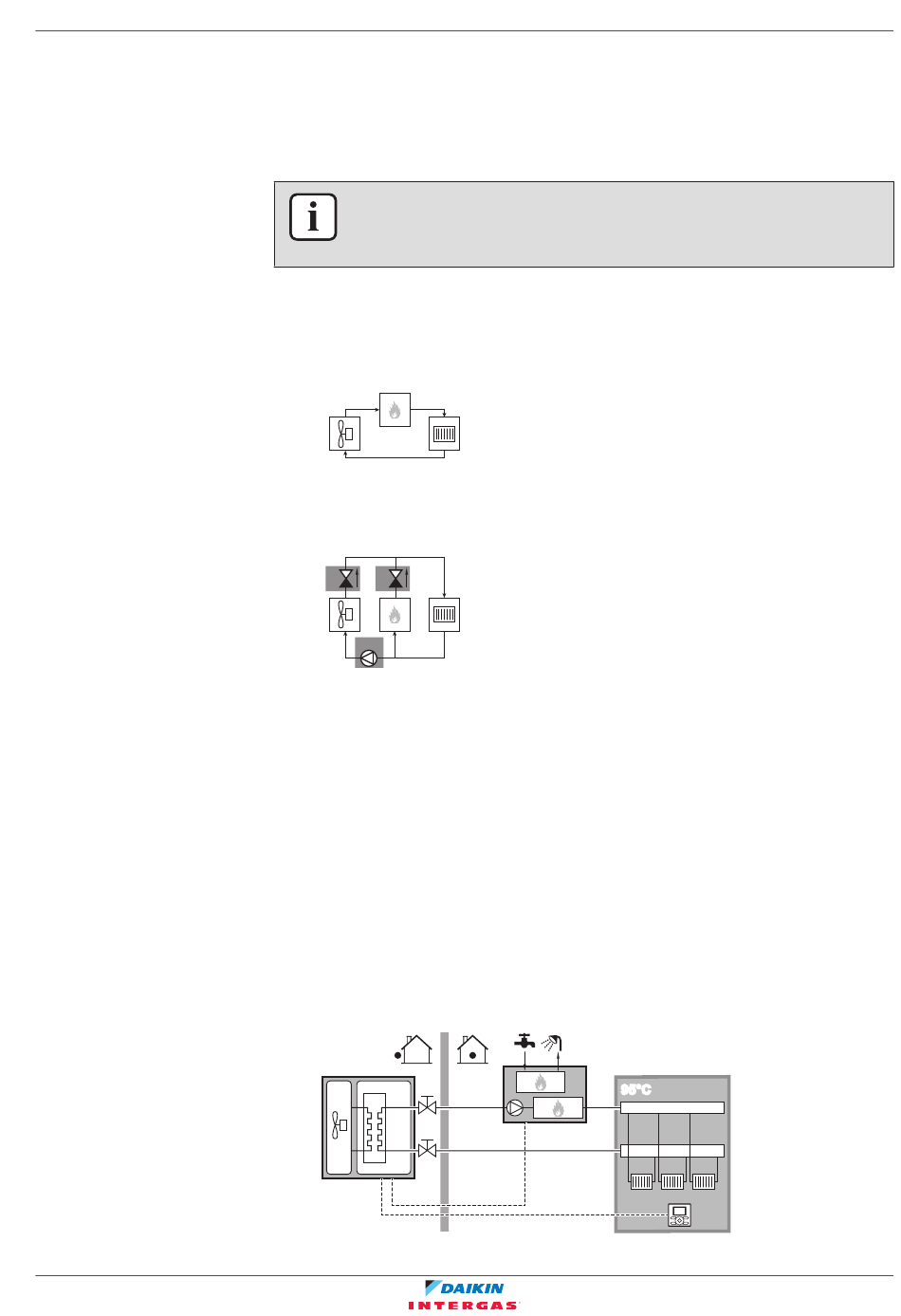

De systeemlayout verschilt naargelang de gasboiler. U kunt de buitenunit
combineren (=EJHA04AAV3) met een speciale of een gasboiler van andere
leveranciers:
Speciale gasboiler
b
a
c
a
Buitenunit
b
Gasboiler
c
Ruimteverwarmingscircuit
Gasboiler van derden
d2
d2
a
b
c
d1
a
Buitenunit
b
Gasboiler
c
Ruimteverwarmingscircuit
d
Onderdelen van verplichte opties EKADDONJH en EKADDONJH2 (= aansluitkit voor gasboiler van andere
leveranciers):
d1: Externe pomp (EKADDONJH)
d2: Terugslagklep EKADDONJH2)
De speciale gasboiler (=NHY2KOMB28+32AA) wordt aanbevolen voor nieuwe
installaties.
Met deze gasboiler kunt u warm tapwater als volgt produceren:
▪
Warm tapwater via tank
▪
Ogenblikkelijk warm tapwater via gasboiler
Speciale gasboiler + ogenblikkelijk warm tapwater
a
a Buitenunit
d
65°C
b
c
95°C
95°C
5
Over het systeem
|
Uitgebreide handleiding voor de installateur
23
