5.35 - Elektronisch document
De PIC 5+ regelaar zorgt voor online elektronische documenten.
Gebruikers kunnen de elektronische editie van de
gebruikershandleiding online bekijken via de computer.

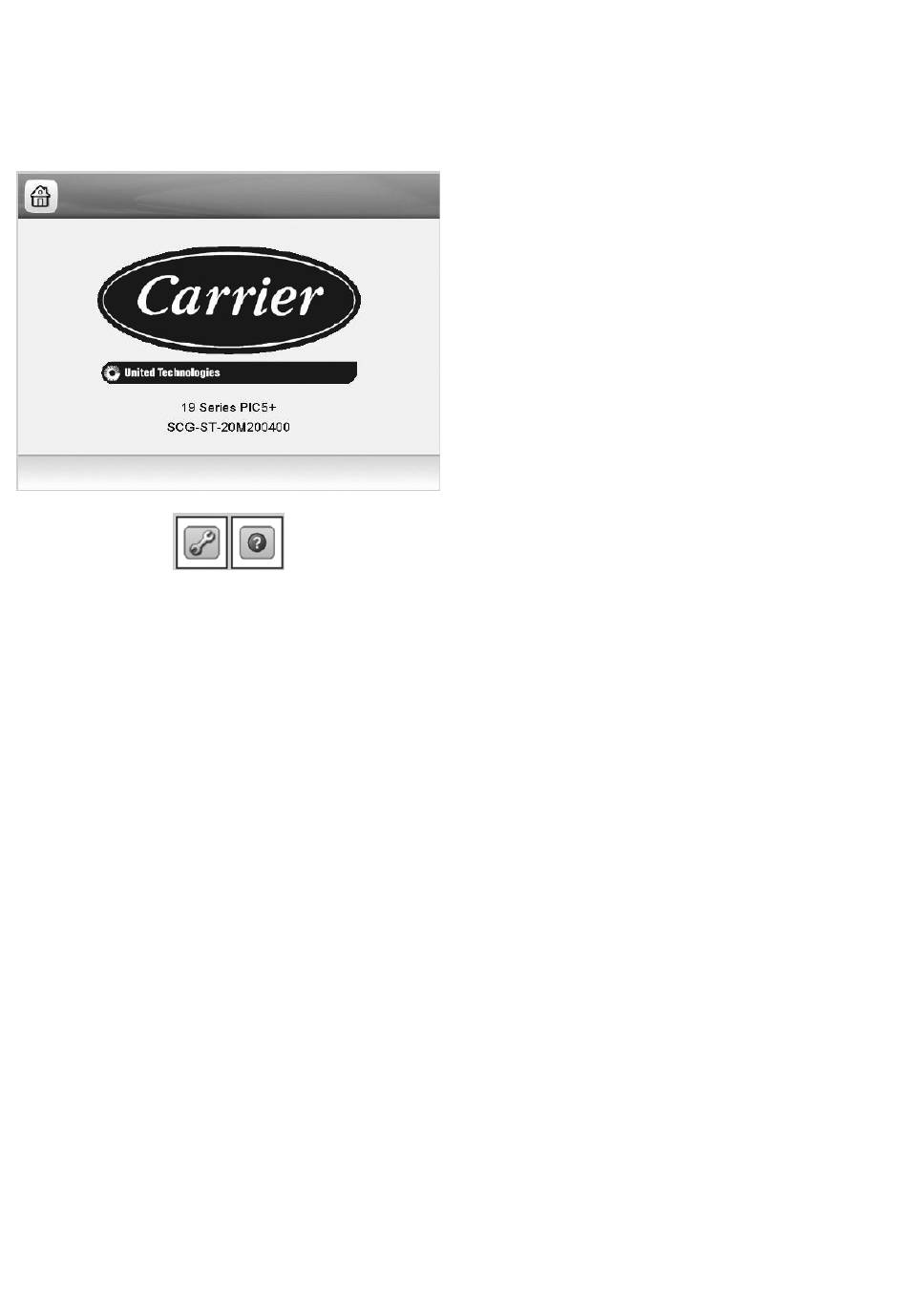

Ze de volgende afbeelding, klik op de toets met het
moersleutelpictogram om naar de gebruikershandleiding te gaan
voor koelmachineregeling. Klik op de toets met het vraagteken om
naar de gebruikershandleiding te gaan voor Bacnet.
5.36 - Regeling hydraulische optie
5.36.1 - Meting waterdebiet
De PIC 5+ regelaar zorgt voor de functie meting waterdebiet.
Deze kan het waterdebiet bepalen op basis van het ingangssignaal
dat is verstuurd van de verdamper/condensorwaterdebietsensor
(4-20ma) naar de IOB als er een waterdebietmeter is gemonteerd.
•
Stap 1: Stel "fabrieksparameters" -> "optie IOB4" in als
"JA" .
•
Stap 2: Stel "optie configuratie" -> "meting waterdebiet " in
als "debietmeter" , en de corresponderende waarde van het
waterdebiet als 4ma en 20ma.
•
Stap 3: Bevestig in het menu "ingangsstatus" dat de
verdamper/condensorwaterdebietsensor functioneert en
de juiste waarden geeft.
•
Stap 4: Controleer in het menu "status hydrauliek" de
verdamper/condensorwaterdebiet waarde.(De debietwaarde
zal lineair geïnterpoleerd zijn door de werkelijke waarde
en het geconfigureerde waterdebiet op 4ma/20ma)
Het kan ook het waterdebiet bepalen van het waterdrukverlies wat
verkregen is door waterdruksensors of waterdrukverliessensors
•
Stap 1: Stel "fabrieksparameters" -> "optie IOB4" in als
"JA" .
•
Stap 2: Stel "optie configuratie " -> "meting waterdebiet"
in als "drukverlies water" , en de corresponderende
uitgangswaarde verd/cond debiet en uitgangswaarde verd/
cond drukverlies.
•
Stap 3: Zie 5.34.2 voor instelling van waterdrukverschil.
•
Stap 4: Controleer in het menu "status hydrauliek" de
waarde van het verdamper/condensordebiet.
32
Als de waterdebietschakelaar is gemonteerd, dan geeft de status van
de waterdebietschakelaar direct de debietstatus aan
•
Stap 1: Stel "fabrieksparameters" -> "optie IOB4" in
als "JA" .
•
Step 2: Stel "optie configuratie" -> "bepaling
waterdebiet" in als "stromingsbeveiliging"
•
Stap 3: Controleer in het menu "status hydrauliek" de
waarde van het verdamper/condensordebiet.
5.36.2 - Meting van het waterdrukverschil
De PIC 5+ regelaar zorgt voor de functie van het meten van
waterdrukverschil. Wanneer een intrede en uittrede
waterdrukopnemer is gemonteerd, of wanneer er een
waterdrukverliesopnemer is gemonteerd, kan PIC 5+ het
waterdrukverschil tussen intrede en uittrede waterdruk bepalen of
lezen, en bepalen of het water stroomt of niet. Nadat de waterpomp
is ingeschakeld, als het waterdrukverschil de grenswaarde bereikt,
is de waterdebietcontrole geslaagd, en kan de koelmachine opstarten.
Anders is er een bedrijfsonderbreking alarm.
Voor de intrede en uittrede waterdrukopnemer:
•
Stap 1: Stel "fabrieksparameters" -> "optie IOB4" in
als "JA" .
•
Stap 2: Stel "optie configuratie" -> "optie waterdruk"
in als "druk" .
•
Stap 3: Controleer in het menu "status hydrauliek"
c o n d e n s o r w a t e r D e l t a P, c o n d e n s e rd e b i e t ,
verdamperwater Delta P, verdamperwaterdebiet
Voor de waterdrukverliesopnemer:
•
Stap 1: Stel "fabrieksparameters" -> "optie IOB4" in
als "JA" .
•
Stap 2: Stel "optie configuratie" -> "optie waterdruk"
in als "drukverlies" .
•
Stap 3: Stel "optie configuratie" -> "waterdrukverlies
@20mA" in als de nominale waarde van de opnemer.
•
Stap 4: Controleer in het menu "status hydrauliek"
c o n d e n s o r w a t e r D e l t a P, c o n d e n s e rd e b i e t ,
verdamperwater Delta P, verdamperwaterdebiet
