3 - BESCHRIJVING VAN DE HARDWARE

3.1 - Algemene beschrijving

Het PIC 5+ regelsysteem van de 19-serie bestaat uit een MCB
(SAIA-kaart), een ISM (geïntegreerde beveiligde magneetschakelaar)
en drie standaard IOB's (ingangs-/uitgangskaarten) en optionele
IO-kaarten afhankelijk van de systeemvereisten. Alle printplaten
communiceren via een interne LEN-bus. Als er een variabele
frequentieregelaar van Rockwell of Eaton op de unit is gemonteerd,
dan is een LEN-MODBUS-protocol omvormermodule vereist.
3.1.1 - Hoofdregelkaart

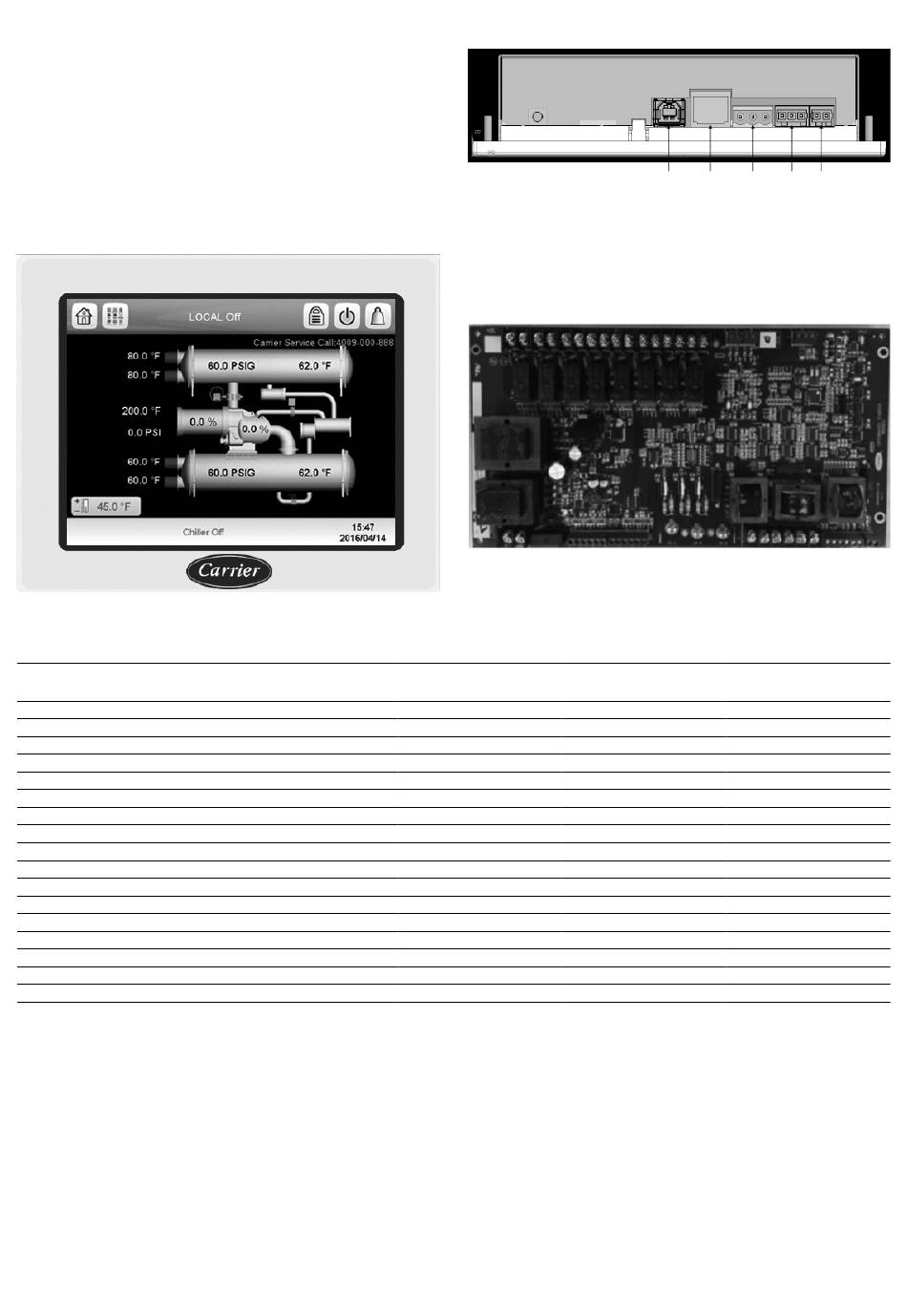

Figuur 1: 19-serie PIC 5+ bedieningsinterface
Beschrijving ISM ingang / uitgang is zoals hieronder:
BESCHRIJVING
DEFECT BEVEILIGDE MAGNEETSCHAKELAAR
COMPRESSOR START CONTACT
COMPRESSOR LOOP CONTACT
LIJNSPANNING V1
LIJNSPANNING V2
LIJNSPANNING V3
LIJNSTROOM C1
LIJNSTROOM C2
LIJNSTROOM C3
AARDLEK FASE 1
AARDLEK FASE 2
AARDLEK FASE 3
FEEDBACK VFD-SNELHEID
VFD-DOELSNELHEID
COMPRESSOR STARTRELAIS
COMPRESSOR TRANSRELAIS
SHUNT UITSCHAKELRELAIS
Figuur 2: 10-serie PIC 5+ bedieningsinterface
Verklaring
1.
Stroomaansluiting (24 V wisselstroom)
2.
LEN-aansluiting
3.
CCN-aansluiting
4.
Ethernetaansluiting
5.
USB-aansluiting
De hoofdregelkaart krijgt 24 VAC geaarde voeding.
WAARSCHUWING: handhaaf de juiste polariteit als de
voeding aan de kaarten wordt aangesloten; anders kunnen
de kaarten worden beschadigd.
Bij een voedingsonderbreking herstart de eenheid automatisch
zonder dat een extern commando nodig is. Maar defecten die actief
waren op het moment van de voedingsonderbreking, worden
opgeslagen en kunnen in bepaalde omstandigheden ervoor zorgen
dat een circuit of apparaat niet opnieuw kan opstarten.
3.1.2 - ISM (geïntegreerde beveiligde magneetschakelaar)
ISM is motorregelingsmodule die geaarde 115VAC voeding krijgt.
PUNTNAAM
TYPE
STARTFLT
Potentiaalvrij contact
STAR_AUX
Potentiaalvrij contact
RUN_AUX
Potentiaalvrij contact
LN_VOLT1
0-5 volt
LN_VOLT2
0-5 volt
LN_VOLT3
0-5 volt
LN_AMPS1
0-5 volt
LN_AMPS2
0-5 volt
LN_AMPS3
0-5 volt
GRFLT_31
0-5 volt
GRFLT_23
0-5 volt
GRFLT_12
0-5 volt
VFD_IN
0-10 volt/ 0-5 volt
VFD_UIT
0-20 mA
COMP_SR
Relais
TRANS
Relais
TRIPR
Relais
(van onderen gezien)
F
E
D
PIN-NUMMER
J2-7,8
J2-9,10
J2-11,12
J3-1
J3-2
J3-3
J4-1,2
J4-3,4
J4-5,6
J5-1,2
J5-3,4
J5-5,6
J6-1,2
J8-1,2
J9-1,2
J9-3,4
J9-5,6
C
B
5
