Zijmaaidekken
De hoogte van de zijmaaidekken kunt u instellen door een
gelijk aantal afstandsstukken toe te voegen aan dan wel te
verwijderen van de zwenkwielvorken. U plaatst hierbij de
assen van de zwenkwielen in de bovenste of onderste
openingen in de zwenkwielvorken. Vervolgens zet u de
draaiarmen vast in de openingen in de beugel voor de
gekozen maaihoogte.
1. Plaats de assen van de zwenkwielen in dezelfde gaten in
alle zwenkwielvorken (Fig. 14 en Fig. 16). Raadpleeg
onderstaande tabel om vast te stellen wat de correcte
opening voor de instelling van de maaihoogte is.

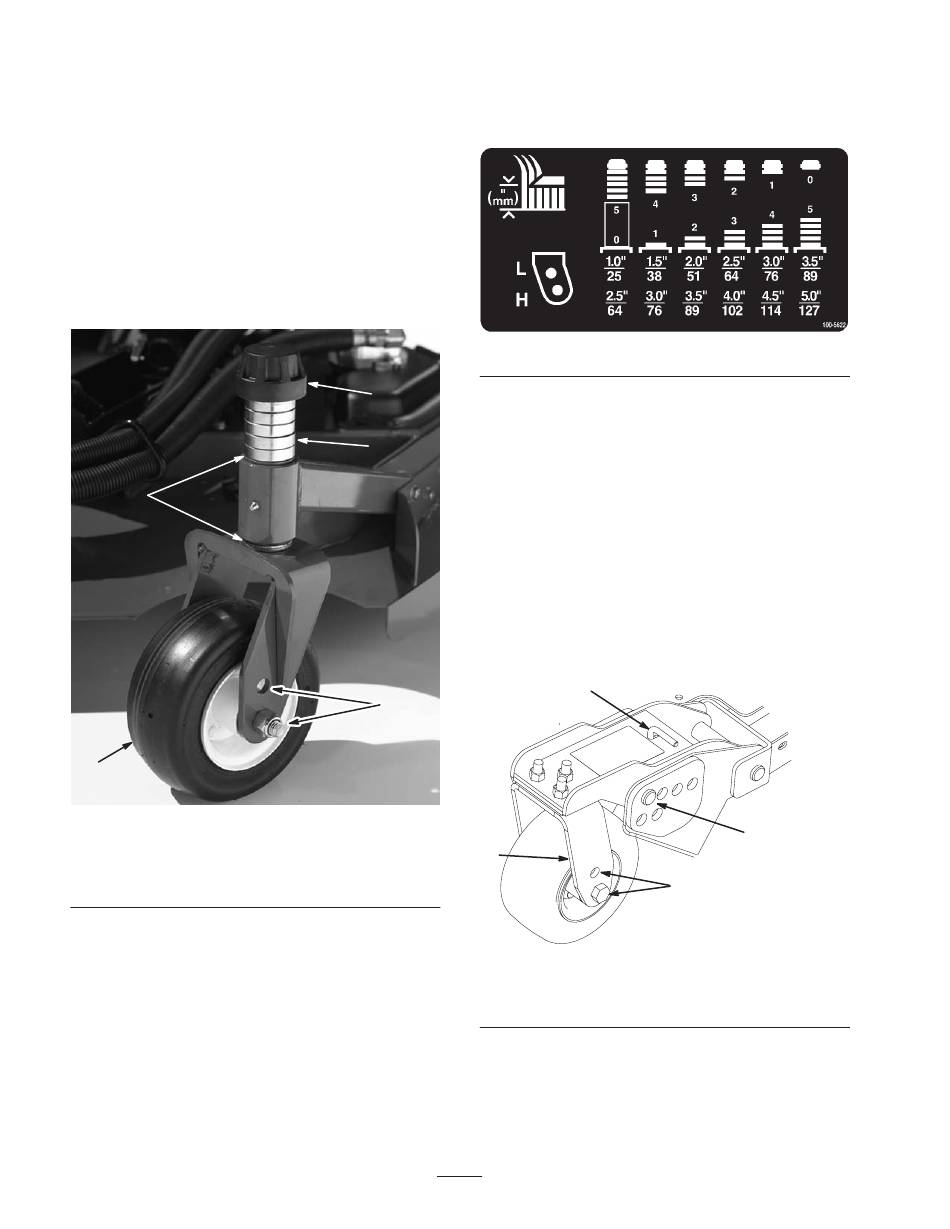

4
1
Figuur 14
1. Zwenkwiel
2. Klemkapje
3. Afstandsstukken
2. Verwijder het klemkapje van de spilas (Fig. 14) en
schuif de as uit de zwenkwielarm. Plaats de twee
opvulstukken (3 mm) op de spilas zoals zij
oorspronkelijk zijn geplaatst. Deze opvulstukken zijn
nodig om ervoor te zorgen dat de maaidekken over zijn
gehele breedte horizontaal staan. Schuif het benodigde
aantal afstandsstukken van 13 mm op de spilas om de
gewenste maaihoogte te bereiken; schuif daarna de
klemring op de as.
2
3
5
4. Opvulstukken
5. Montagegaten van as
22
Raadpleeg onderstaande tabel om vast te stellen welke
combinatie afstandsstukken moet worden gebruikt om de
maaihoogte af te stellen.
Figuur 15
3. Druk de zwenkwielas door de zwenkwielarm. Plaats de
opvulstukken (zoals deze oorspronkelijk zijn geplaatst)
en de overige afstandsstukken op de spilas. Monteer het
klemkapje om alles goed vast te zetten.
4. Verwijder de R-pennen en de gaffelpennen uit de
zwenkwieldraaiarmen (Fig. 16).
5. Draai de spanstang om de draaiarm hoger of lager te
zetten totdat de gaten zich recht voor de gewenste gaten
in de maaihoogtebeugel van het maaidek-frame
bevinden (Fig. 16 en Fig. 17).
6. Plaats de gaffelpennen en monteer de R-pennen.
7. Draai de spanstang (met de hand) linksom zodat er druk
op de afstelling staat.
4
1
Figuur 16
1. Zwenkwieldraaiarm
2. Montagegaten van as
3
2
3. Gaffelpen en R-pen
4. Spanstang
