Middelste maaidek afstellen
1. Draai de contramoeren op de bovenkant of de onderkant
van de veerstrop van de maaihoogteketting los (Fig. 78).
2. Stel de bovenste moeren af om de achterkant van het
maaidek hoger of lager te zetten en een correcte
schuinstand te verkrijgen.
3. Draai de onderste contramoeren vast.
2

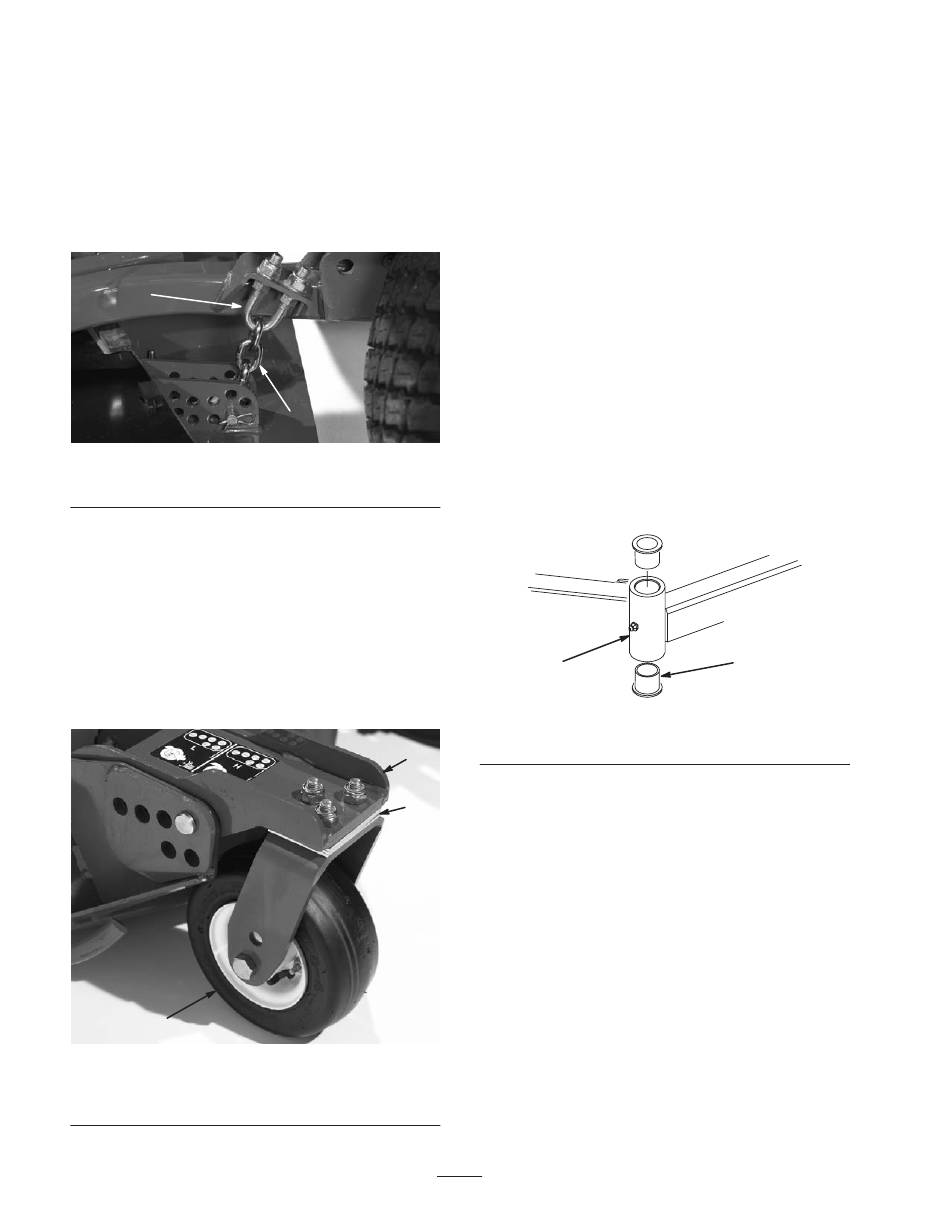

Figuur 78
1. Maaihoogteketting
Zijmaaidekken afstellen
1. Verwijder de tapbouten en moeren waarmee de
zwenkwielarm is bevestigd aan de zwenkwielvork
(Fig. 79).
2. Verplaats indien nodig de opvulstukken om het
zwenkwiel hoger of lager te zetten totdat het maaidek
de correcte schuinstand heeft
3. Monteer de tapbouten en moeren.
2
Figuur 79
1. Zwenkwielarm
2. Zwenkwielvork
1
2. Veerstrop
1
3
3. Opvulstukken
52
Onderhoud van de lagerbussen
in de zwenkwielarmen
In de boven- en onderkant van de buis in de zwenkwiel-
armen zitten lagerbussen gedrukt. Deze lagerbussen zullen
na vele bedrijfsuren slijten. Om de lagerbussen te
controleren, moet u de zwenkwielvork naar voren en naar
achteren en van links naar rechts bewegen. Als de
zwenkwielas los in de lagerbussen zit, zijn de lagerbussen
versleten en moeten deze worden vervangen.
1. Hef het maaidek op zodat de wielen vrijkomen van de
grond. Zet het maaidek vast om te voorkomen dat dit
per ongeluk naar beneden valt.
2. Verwijder het klemkapje, de afstandsstuk(ken) en de
drukring van de bovenkant van de zwenkwielas.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd. Laat de drukring en afstandsstuk(ken) onder
op de as zitten.
4. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis (Fig. 80).
Tik ook de andere lagerbus uit de buis. Reinig de
binnenkant van de buizen.
1
Figuur 80
1. Buis van zwenkwielarm
5. Smeer vet aan de binnen- en buitenkant van de nieuwe
lagerbussen. Druk de lagerbussen in de bevestigingsbuis
met behulp van een hamer en een vlakke plaat.
6. Controleer de zwenkwielas op slijtage en vervang deze
in geval van beschadiging.
7. Steek de zwenkwielas door de lagerbussen en de
bevestigingsbuis. Schuif de drukring en
afstandsstuk(ken) op de as. Installeer het klemkapje op
de zwenkwielas om alle onderdelen op hun plaats te
houden.
8. Smeer de as.
2
2. Lagerbussen
