Montage van middelste maaidek
Draai de messen op elke as totdat de uiteinden in de
lengterichting liggen. Meet de afstand van de grond tot de
voorste rand van het mes. Plaats opvulstukken (3 mm) op
de voorste zwenkwielvork(en) zodat de maaihoogte gelijk
is met de sticker (Fig. 22); zie Schuinstand van het maaidek
afstellen, blz. 51.
4
1

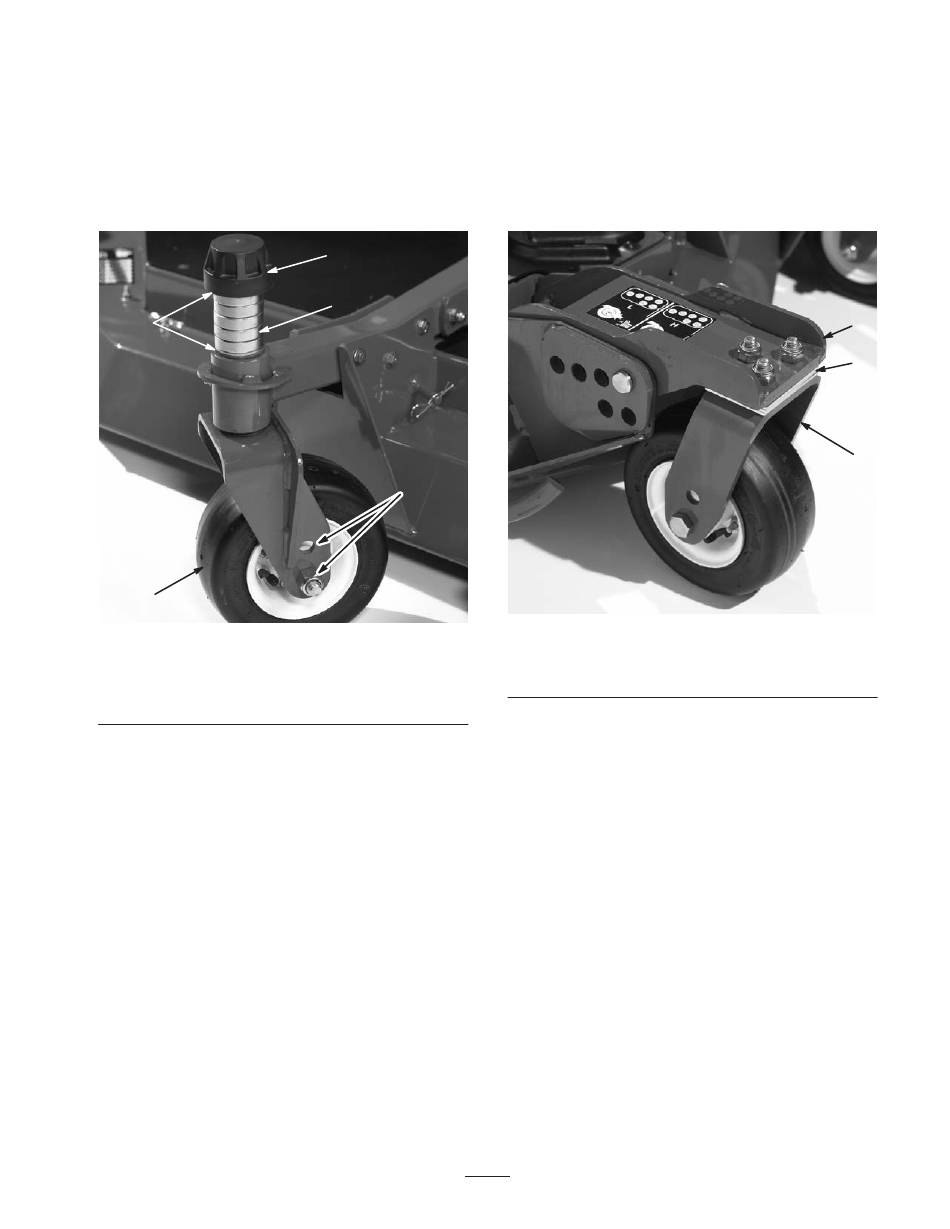

Figuur 22
1. Zwenkwiel
2. Klemkapje
3. Afstandsstukken
2
3
5
4. Opvulstukken
5. Montagegaten van as
25
Montage van zijmaaidekken
Draai de messen op elke as totdat de uiteinden in de
lengterichting liggen. Meet de afstand van de grond tot de
voorste rand van het mes. Plaats opvulstukken (3 mm) op
het voorste zwenkwielvork zodat de maaihoogte gelijk is
met de sticker (Fig. 23). Zie Schuinstand van het maaidek
afstellen, blz. 51.
Figuur 23
1. Voorste zwenkwielarm
2. Zwenkwielvork
Maaihoogte van maaidekken gelijk stellen
1. Plaats de messen horizontaal op de buitenste assen van
beide zijmaaidekken Meet de afstand van de grond tot
de voorste rand van het mes op elk maaidek en vergelijk
die afstanden met elkaar. Deze afstanden mogen niet
meer dan 3 mm van elkaar verschillen.
2. Indien nodig moet u 3 mm afstandstukken toevoegen
aan of verwijderen van de zwenkwielen van de
zijmaaidekken. Controleer nogmaals de afstand tussen
de buitenste randen van beide zijmaaidekken en stel
deze indien nodig bij.
1
3
2
3. Opvulstukken
