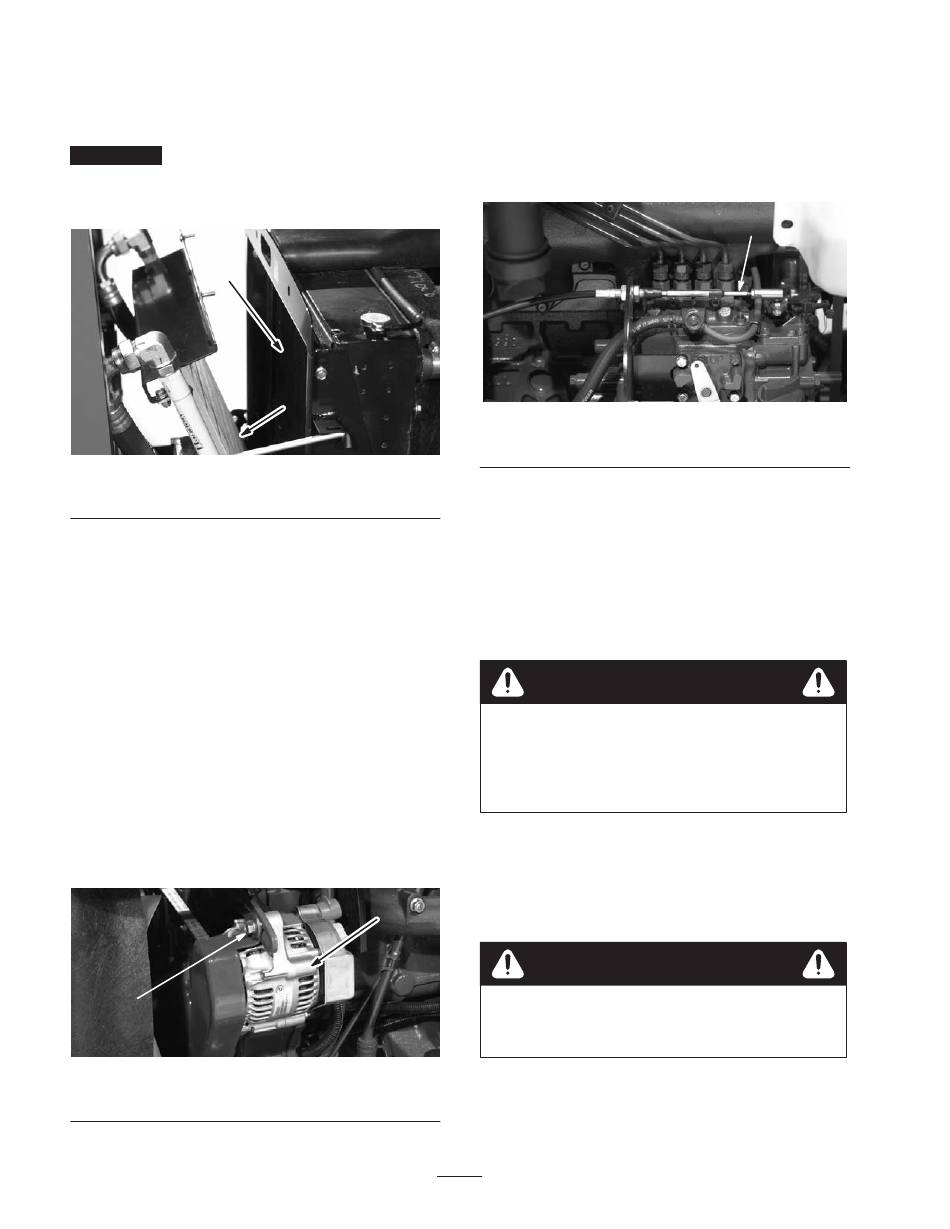

3. Kantel de oliekoeler naar achteren. Reinig beide zijden
van de oliekoeler en de omgeving van de radiator
(Fig. 51) grondig met perslucht.
Belangrijk
Als u de radiator of de oliekoeler met water
reinigt, kan hierdoor voortijdig corrosie optreden en kunnen
onderdelen schade oplopen. Reinig de radiator of de
oliekoeler bij voorkeur met perslucht
2
Figuur 51
1. Oliekoeler
4. Kantel de oliekoeler weer in positie. Zet deze met de
knoppen vast aan het frame en sluit de motorkap.
Onderhoud van de riem van de
wisselstroomdynamo
Controleer de conditie en de spanning van de riem (Fig. 52)
om de 100 bedrijfsuren.
1. Bij een correcte spanning heeft de riem een speling van
10 mm als u halverwege tussen de poelies op de riem
drukt met een kracht van 44 N.
2. Als de speling niet correct is (10 mm), moet u de
montagebouten van de wisselstroomdynamo losdraaien
(Fig. 52). Verhoog of verminder de spanning van de
riem van de wisselstroomdynamo en draai de bouten
vast. Controleer nogmaals de speling van de riem om
zeker te zijn dat de spanning correct is.
2
Figuur 52
1. Wisselstroomdynamo
1
2. Radiator
1
2. Bevestigingsbout
42
De gashendel afstellen
Stel de gaskabel (Fig. 53) zodanig af dat de regelhendel op
de motor contact maakt met de stelbouten voor laag en
hoog toerental voordat de gashendel tegen de gleuf in het
bedieningspaneel aan komt.
Figuur 53
1. Gaskabel
Vonkenvanger/geluiddemper
onderhoudsbeurt geven
De geluiddemper moet om de 200 bedrijfsuren worden
ontkoold.
1. Verwijder de afsluiter van de geluiddemperpijp uit de
reinigingspoort aan de onderzijde van de geluiddemper.
Voorzichtig
De geluiddemper kan heet zijn en brandwonden
veroorzaken.
Wees voorzichtig als u werkzaamheden verricht
rond de geluiddemper.
2. Start de motor. Sluit de normale uitlaatpoort van de
geluiddemper af met een stuk hout of een metalen
plaatje zodat de uitlaatgassen via de reinigingspoort
worden afgevoerd. Zorg dat de uitlaatpoort geblokkeerd
blijft totdat er geen koolstofaanslag meer naar buiten
komt.
Voorzichtig
Ga nooit recht achter de reinigingspoort staan.
Draag altijd een veiligheidsbril.
3. Zet de motor af en plaats de afsluiter weer in de pijp.
