Onderhoud van zwenkwielen
en lagers
1. Verwijder de borgmoer van de tapbout waarmee de
zwenkwielset is bevestigd in de zwenkwielvork
(Fig. 81) of in de draaiarm van het zwenkwiel (Fig. 82).
Pak het zwenkwiel vast en schuif de tapbout uit de vork
of draaiarm.
2. Verwijder het lager uit de wielnaaf en laat het
afstandsstuk van het lager eruit vallen. (Fig. 81 en 82).
Verwijder het lager vanaf de andere kant van de
wielnaaf.
3. Controleer de lagers, het afstandsstuk en de binnenkant
van de wielnaaf op slijtage. Beschadigde delen
vervangen.
4. Om het zwenkwiel in elkaar te zetten, drukt u het lager
in de wielnaaf. Om de lagers te monteren, moet u op de
buitenste loopring van het lager drukken.
5. Schuif het afstandsstuk van het lager in de wielnaaf.
Druk het andere lager in het open uiteinde van de
wielnaaf om het afstandsstuk van het lager in de
wielnaaf vast te zetten.
6. Plaats de zwenkwielset in de zwenkwielvork en zet
deze vast op zijn plaats met behulp van een tapbout en
een borgmoer.
1
3
4

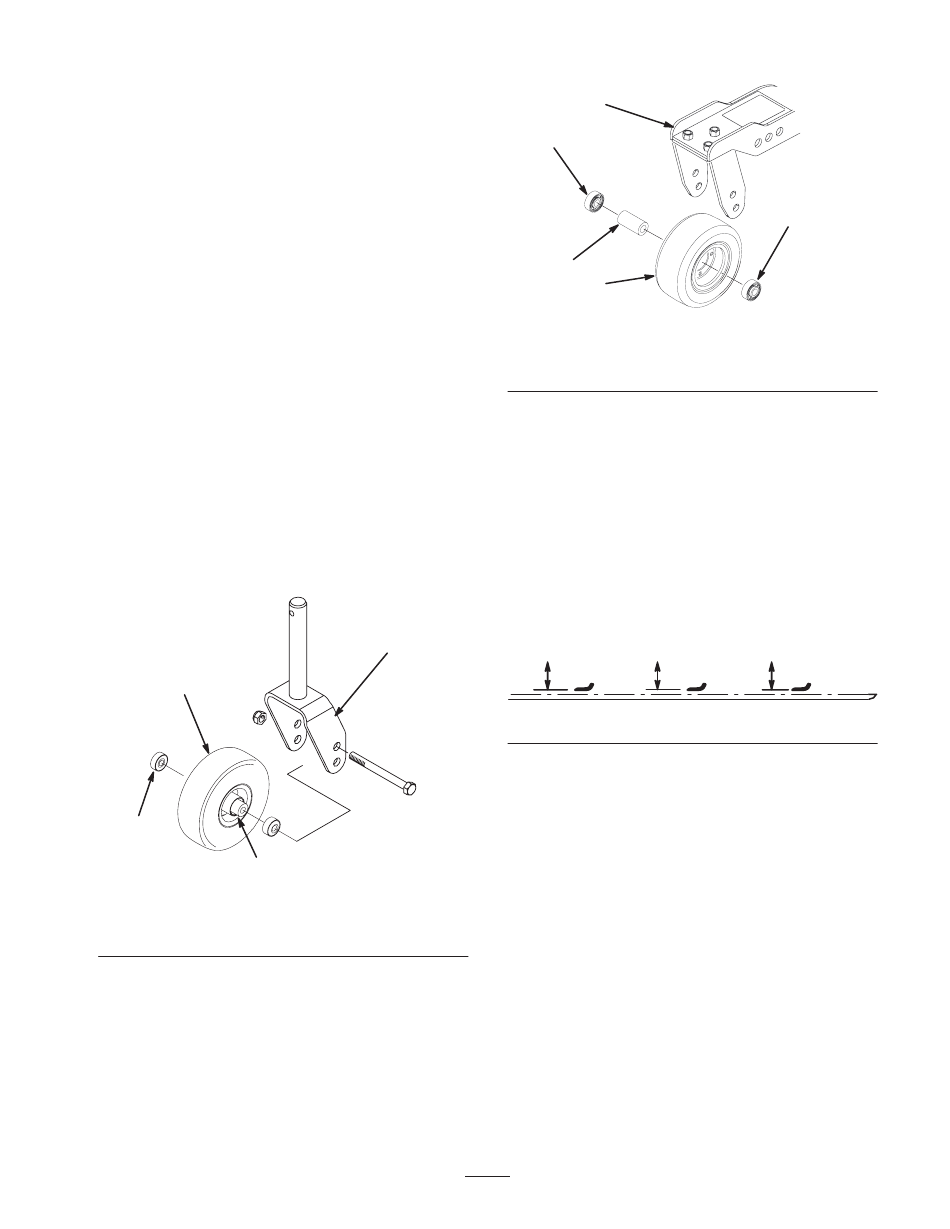

Figuur 81
1. Zwenkwiel
2. Zwenkwielvork
2
3. Lager (2)
4. Afstandsstuk van lager
53
2
3
4
1
Figuur 82
1. Zwenkwiel
2. Zwenkwieldraaiarm
Controle op kromme messen
1. Plaats de machine op een horizontaal oppervlak. Hef het
maaidek op, stel de parkeerrem in werking, zet het
tractiepedaal in de neutraalstand en schakel de aftakas
uit. Zet daarna de motor af en verwijder het sleuteltje
uit het contact. Zet het maaidek vast om te voorkomen
dat dit per ongeluk naar beneden valt.
2. Draai het mes totdat de uiteinden naar voren en naar
achteren wijzen (Fig. 83). Meet de afstand vanaf de
binnenkant van het maaidek tot de voorste snijrand van
het mes. Noteer deze afstand.
Figuur 83
3. Draai het tegenovergestelde uiteinde van het mes naar
voren. Meet de afstand tussen het maaidek en de
snijrand van het mes in dezelfde stand als bij stap 2. Het
verschil tussen de afstanden die zijn gemeten bij
stappen 2 en 3, mag niet meer zijn dan 3 mm. Als dit
verschil meer bedraagt dan 3 mm, is het mes krom en
moet het worden vervangen; zie
Maaimes(sen)verwijderen, blz. 54.
3
3. Lager (2)
4. Afstandsstuk van lager
