6.2
Leveringsomvang
Leveringsomvang PUXA, PUXU, PURA, PURU
Kookveld met ingebouwde kookveldafzuiging
Instroomsproeier
Roestvrijstalen vetfilter
Bedienings- en montagehandleiding
Montageklemmen
Afdichtingsband
Vulplaatjesset
Glaskeramische schraper
Tas met divers montagemateriaal
Extra leveringsomvang PURU, PUXU
Actieve-koolfilter
Sjabloon voor achterwanduitsparing
Tab. 6.1
Leveringsomvang
6.2.1 Leveringsomvang controleren
Controleer of alle delen geleverd zijn en of ze niet beschadigd
X
O
zijn.
Breng de klantenservice van BORA onmiddellijk op de hoogte
X
O
wanneer er delen van de levering ontbreken of beschadigd
zijn.
Monteer in geen geval beschadigde onderdelen.
X
O
Verwijder de transportverpakking op vakkundige wijze (zie
X
O
hoofdstuk Buitenbedrijfstelling, demontage en verwijdering).
6.3
Gereedschap en hulpmiddelen
Voor de vakkundige montage van het kookveld heeft u o.a. de
volgende speciale gereedschappen nodig:
Steekzaag of handzaag
O
O
Boorsjabloon voor de uitsnijding van de achterwand bij PURU
O
O
(meegeleverd)
Schroevendraaier torx 20
O
O
Zwarte, hittebestendige siliconenkit
O
O
www.bora.com
6.4
Montage-instructies
Aantal
6.4.1 Voorgeschreven veiligheidsafstanden
1
1
Neem de voorgeschreven veiligheidsafstanden in acht.
X
1
O
1
4
1
1
1
1
1
3
1
2

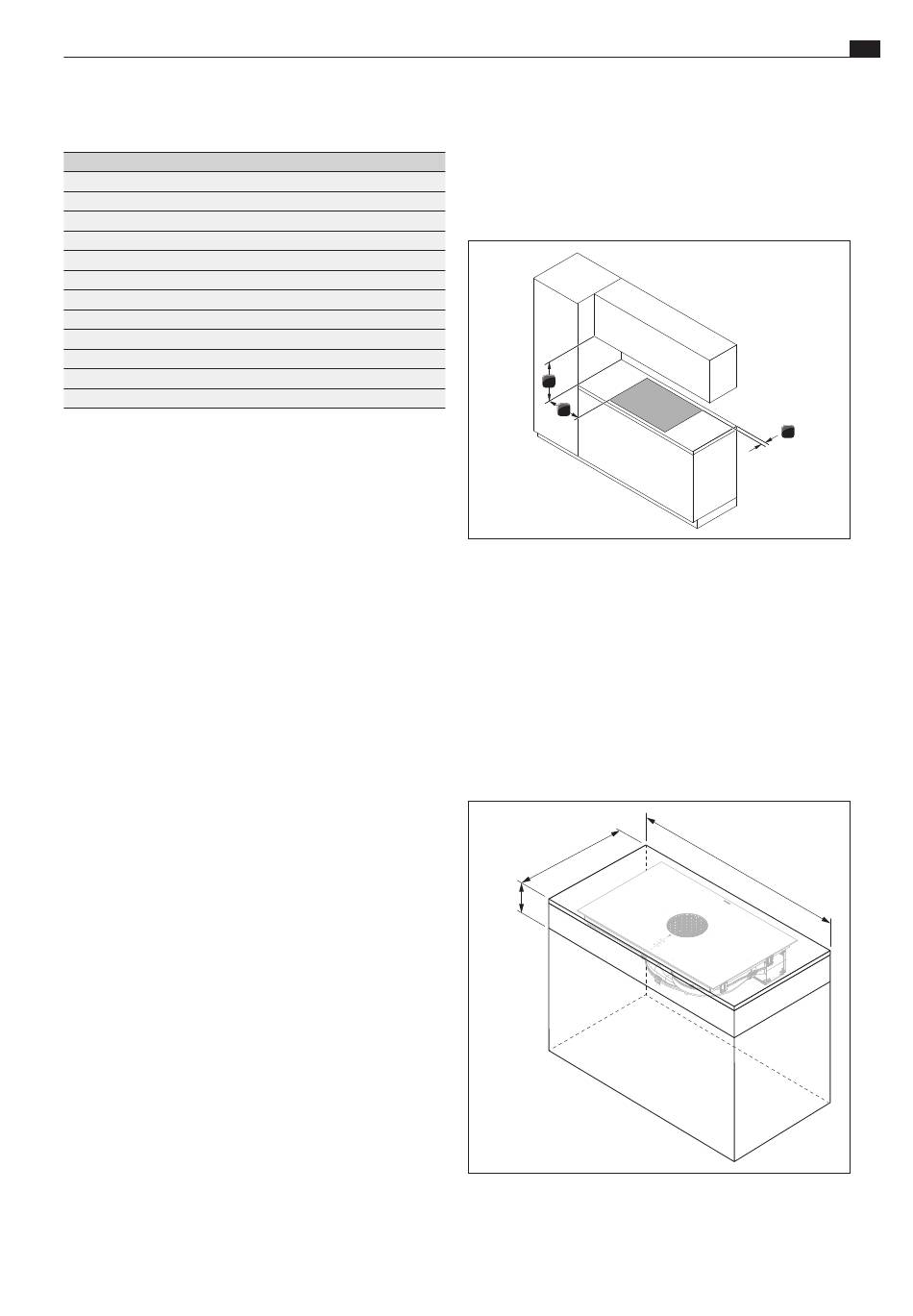

Afb. 6.3
voorgeschreven veiligheidsafstanden
[1]
Minimaal 50 mm afstand achteraan van de werkbladuitsparing
tot de achterkant van het werkblad.
[2]
Minimaal 300 mm afstand links en rechts van de
werkbladuitsparing tot een belendende kast of kamerwand.
[3]
Minimaal 600 mm afstand tussen het werkblad en de
bovenkast. Minimaal 1000 mm afstand wordt aanbevolen om
ergonomische redenen.
6.4.2 Minimale meubelafmetingen X Pure
(PUXA, PUXU)
≥600
199
Afb. 6.4
Minimale meubelafmetingen X Pure
Montage
NL
1
≥900
23
