6.5.2 Maten van de uitsparingen Pure
(PURA, PURU)
Vlakinbouw Pure (PURA, PURU)
764 ±2
740 ±2

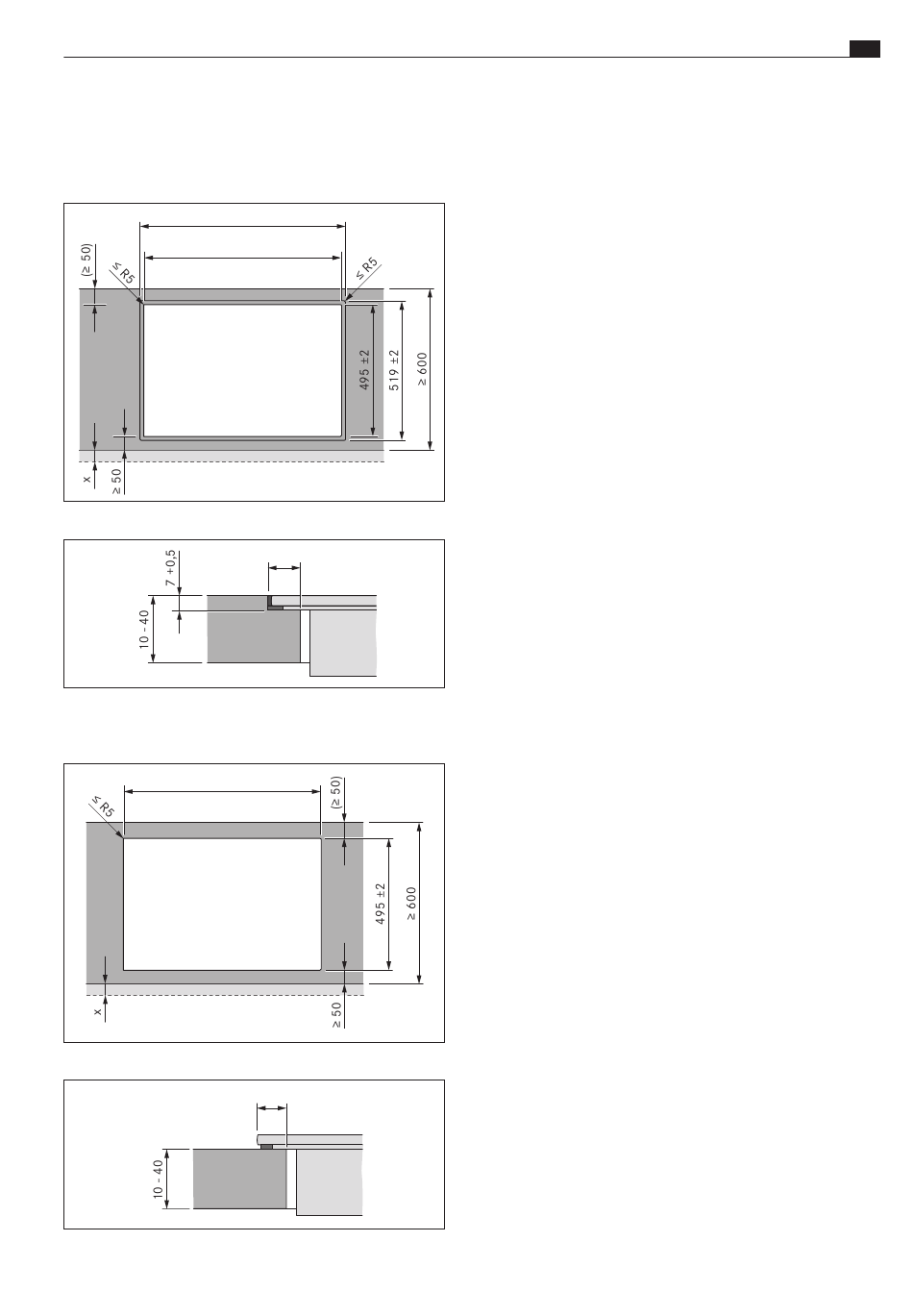

Afb. 6.11 Maten van de uitsparingen voor vlakinbouw
Afb. 6.12 Voegmaat voor vlakinbouw
Opbouwmontage Pure (PURA, PURU)
740 ±2
Afb. 6.13 Maten van de uitsparingen voor opbouwmontage
Afb. 6.14 Oplegmaat voor opbouwmontage
www.bora.com
12
10
6.6
Montage van het toestel in de
versie met luchtafvoer
i
Bij het installeren van de luchtafvoerleiding moeten de
door de overheid opgelegde voorschriften en regionale
wetten in acht worden genomen.
i
Er moet voor voldoende aanvoerlucht worden gezorgd.
i
De afgevoerde lucht moet in overeenkomstige
luchtafvoerkanalen naar buiten worden geleid.
i
De minimale doorsnede van de luchtafvoerkanalen
bedraagt 176 cm²; dit komt overeen met een ronde
buis met een doorsnede van 150 mm of met het BORA
Ecotube kanaalsysteem.
i
Met de ingebouwde motor zijn standaard tot 6 m
luchtafvoerweg met zes 90°-bochtstukken of 8 m
luchtafvoerweg met vier 90°-bochtstukken of 10 m
luchtafvoerweg met twee 90°-bochtstukken mogelijk.
i
Niet compatibel met BORA universele motoren.
i
In het ventilatiehandboek van BORA vindt u instructies
voor de installatie van de luchtafvoerkanalen.
6.6.1 Keukenmeubel voor luchtafvoer
voorbereiden
In de zone van de werkbladuitsparing moet u eventueel op het
O
O
meubel aanwezige dwarsbalken verwijderen.
Bij dunne werkbladen moet u voor een voldoende stevige
O
O
corpussteun zorgen.
De achterwand van de onderkast moet aangepast worden
O
O
voor het luchtafvoerkanaal.
Voor de luchtafvoerkanaal moet een minimale afstand van
O
O
120 mm tussen de achterste corpuswand en een aangrenzend
meubelstuk of een kamerwand worden aangehouden.
Een tussenbodem onder het kookveld is niet vereist. Indien er
O
O
een inlegbodem voor kabelbescherming (tussenbodem) wordt
voorzien, moet het volgende in acht worden genomen:
Deze moet voor onderhoudswerken langs onderen kunnen
O
O
worden verwijderd.
Om voor voldoende ventilatie van het kookveld te zorgen,
O
O
moet er een minimale afstand van 15 mm tot de
onderkant van het kookveld worden aangehouden.
De laden of legborden in de onderkast moeten uitneembaar zijn.
O
O
Voor een correcte montage moeten, afhankelijk van de
O
O
inbouwsituatie, de tussenstukken van de onderkast worden
ingekort.
Montage
NL
25
