6.7.10 Actieve-koolfilter plaatsen
i
Voor het verwijderen van het filter, zie hoofdstuk
Reiniging, Filter vervangen.
1
2

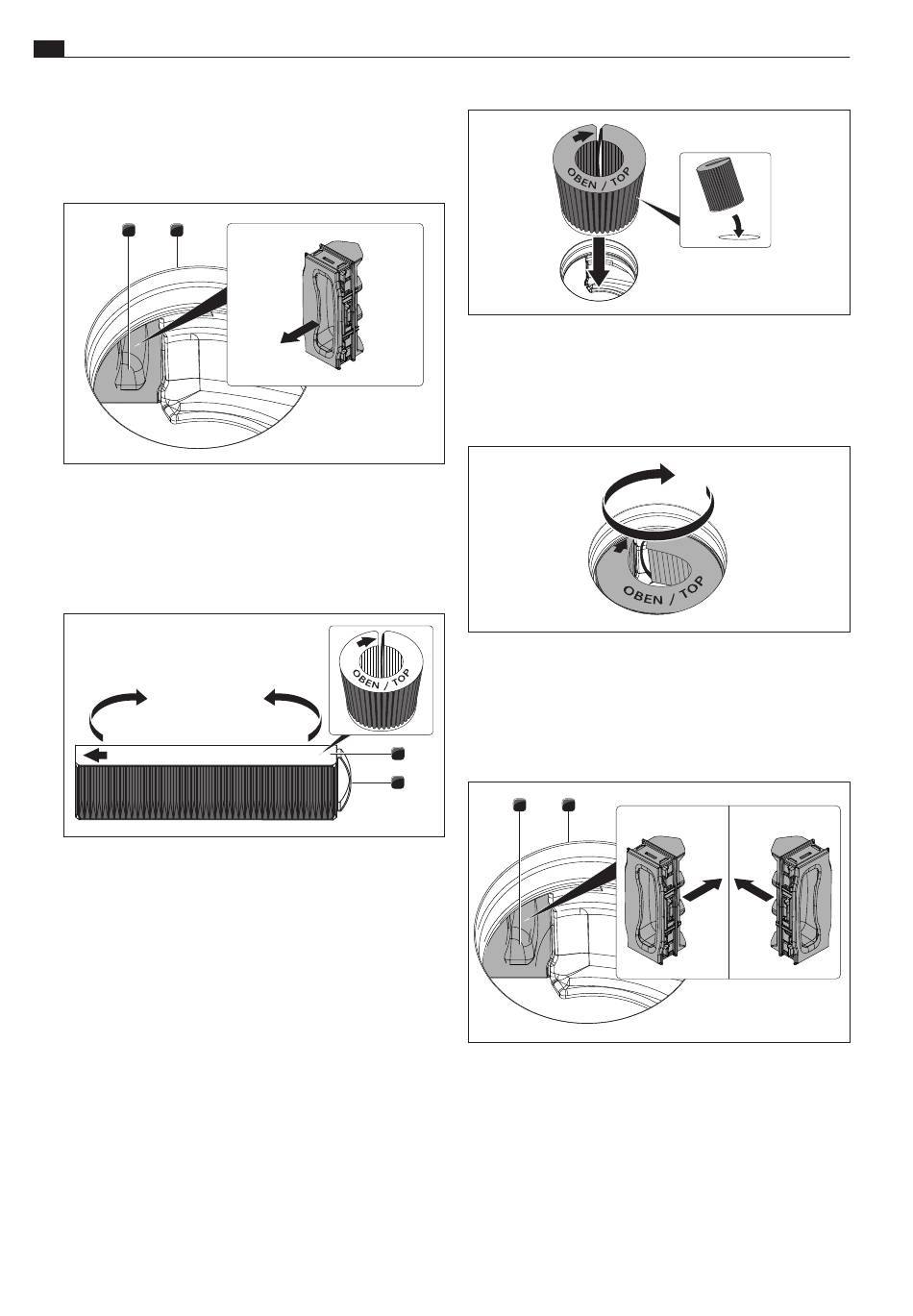

Afb. 6.41 Filtervervangingsklep verwijderen
[1]
Filtervervangingsklep
[2]
Instroomopening
Trek aan de binnenkant van de instroomopening [2] de
X
O
filtervervangingsklep [1] uit de opening van de filterbehuizing.
OBEN / TOP
Afb. 6.42 Actieve-koolfilter
[1]
Actieve-koolfilter
[2]
Handgreeplus
Verwijder de verpakking van het actieve-koolfilter [1].
X
O
Lijn het actieve-koolfilter correct uit. Gebruik hiertoe de
X
O
opgedrukte symbolen (pijl links, handgreeplus [2] rechts).
Pak het actieve-koolfilter aan beide uiteinden vast.
X
O
Buig het actieve-koolfilter in een cilindrische vorm, zodat de
X
O
twee uiteinden van het filter naar elkaar toe wijzen.
34
Afb. 6.43 Actieve-koolfilter in afzuigopening plaatsen
Kantel het actieve-koolfilter licht naar u toe en plaats het in de
X
O
instroomopening.
Steek het linkeruiteinde van het filter in de opening van de
X
O
filterbehuizing.
Afb. 6.44 Actieve-koolfilter in eindpositie plaatsen
Duw het actieve-koolfilter zo ver mogelijk in de filterbehuizing
X
O
(u kunt de lamellen met uw vinger vastpakken en het filter
stapsgewijs in de behuizing schuiven).
Het actieve-koolfilter bevindt zich in de eindpositie wanneer u
O
O
1
het filter volledig in de filterbehuizing hebt geschoven.
2
1
2
Afb. 6.45 Filtervervangingsklep plaatsen
[1]
Filtervervangingsklep
[2]
Instroomopening
Binnenin de instroomopening drukt u de filtervervangingsklep
X
O
zo ver mogelijk in de opening van de filterbehuizing.
Controleer of de filtervervangingsklep goed zit.
X
O
