A: Onderkast met doorlopende achterwand
5

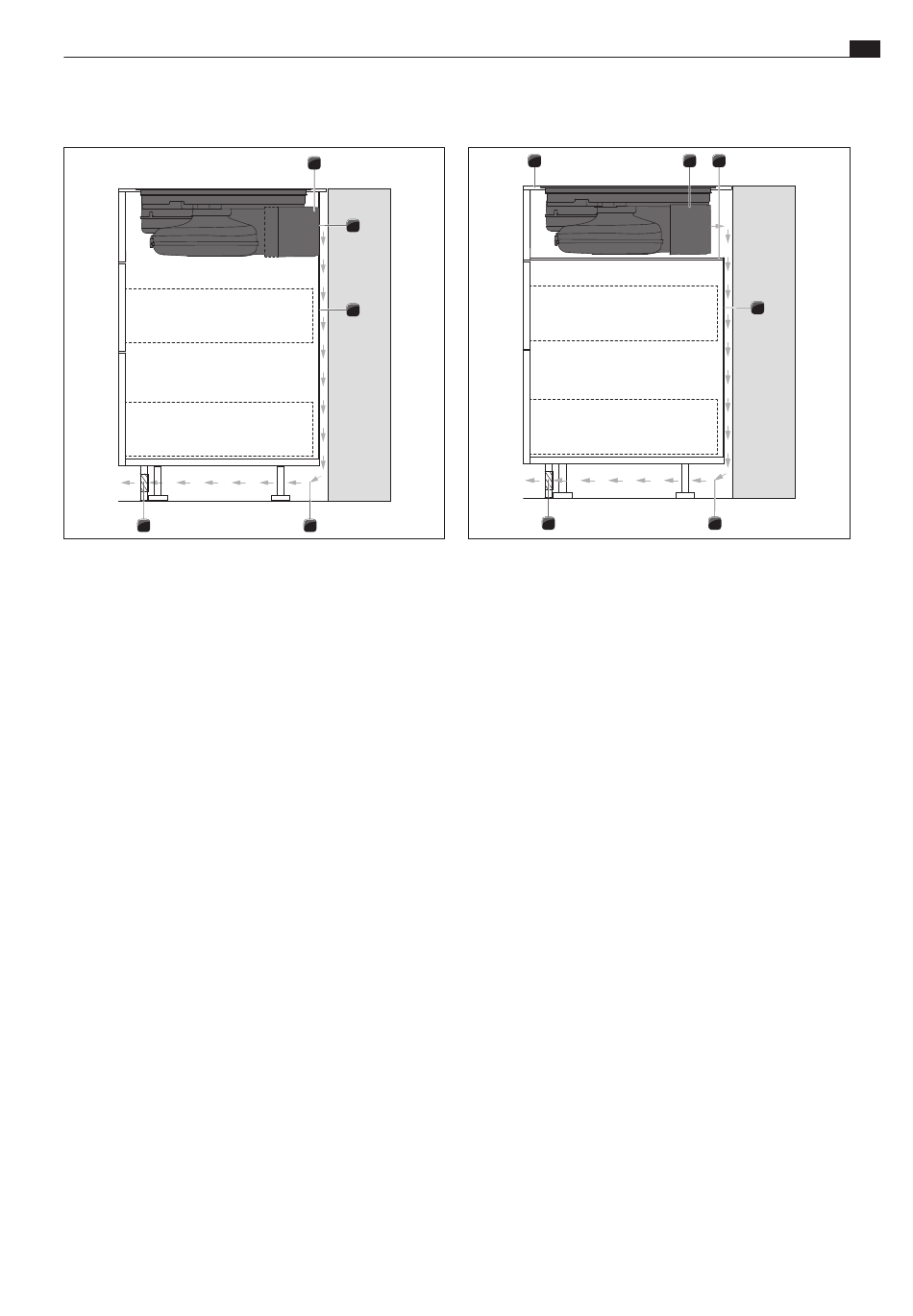

Afb. 6.25 Montagevariant met doorlopende achterwand
[1]
Luchtreinigingsbox
[2]
Aansluiting op de achterwand
[3]
Doorlopende achterwand corpus
[4]
Terugstromende recirculatielucht
[5]
Terugstroomopening
Doordat de luchtreinigingsbox [1] aangesloten is op de
achterwand [2], wordt de recirculatielucht [4] direct achter de
corpusachterwand [3] geleid. De recirculatielucht komt terug de
kamer in via de terugstroomopening [5].
Voor de montage betekent dit:
Een tussenbodem onder het kookveld is niet vereist.
O
O
Voorzie een uitsparing in de achterwand van het corpus.
O
O
www.bora.com
B: Onderkast met tussenbodem onder het kookveld
1
2
3
4
Afb. 6.26 Montagevariant met tussenbodem
[1]
[2]
[3]
[4]
[5]
[6]
De recirculatielucht [5] wordt in de vrije ruimte tussen
het werkblad [1] en de tussenbodem [3] geblazen (geen
aansluiting op de achterwand van de luchtreinigingsbox [2]). De
recirculatielucht keert achter de corpusachterwand [4] en door
de terugstroomopening [6] terug in de kamer.
Voor de montage betekent dit:
O
O
O
O
1
6
Werkblad
Luchtreinigingsbox
Tussenbodem
Achterwand corpus
Terugstromende recirculatielucht
Terugstroomopening
Een tussenbodem onder het kookveld is vereist.
Er moet geen uitsparing in de achterwand van het corpus
worden voorzien.
Montage
NL
2
3
4
5
29
