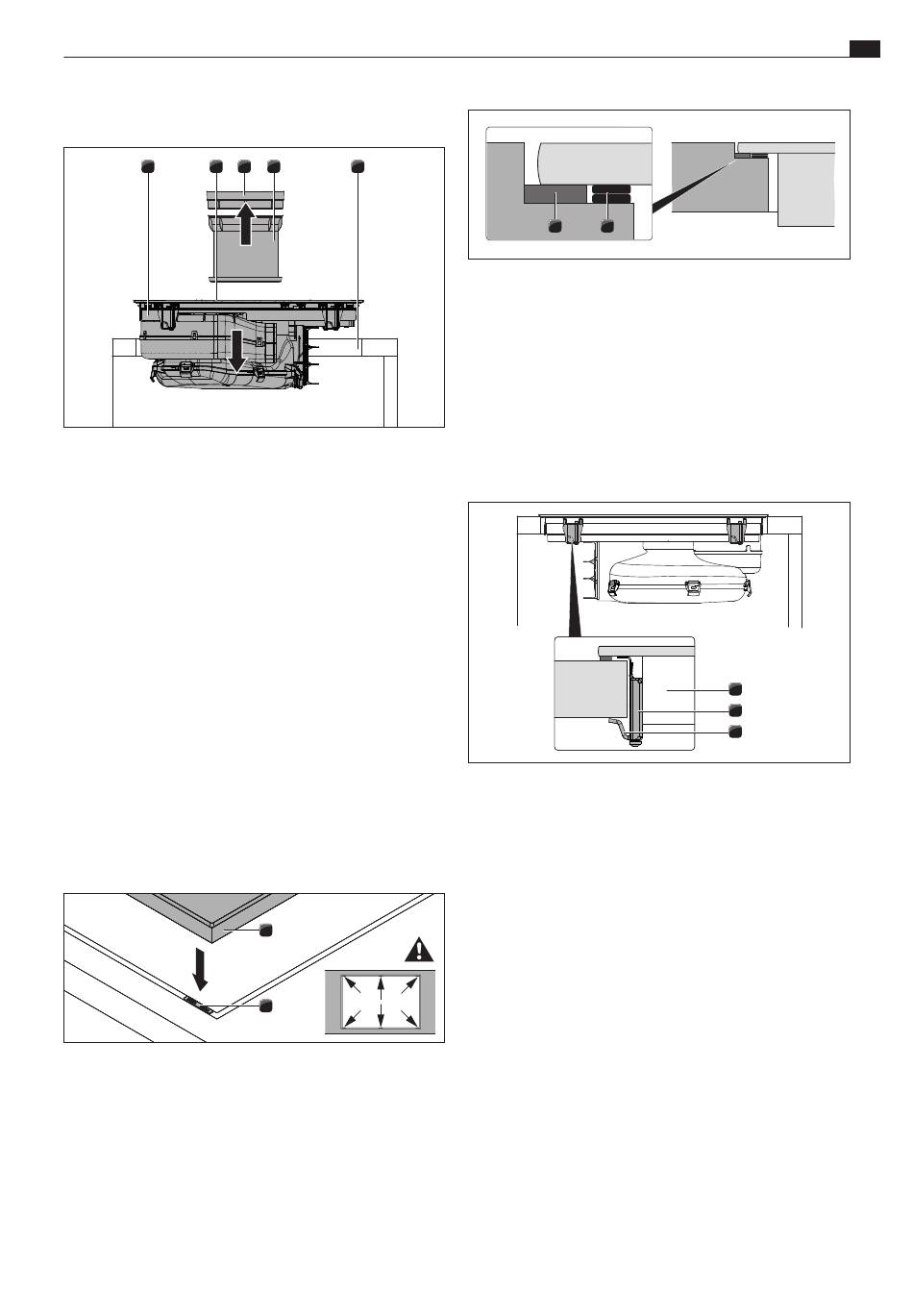

6.6.3 Kookveld plaatsen
1
2
Afb. 6.19 Kookveld plaatsen
[1]
Kookveld
[2]
Instroomopening
[3]
Instroomsproeier
[4]
Roestvrijstalen vetfilter
[5]
Werkbladuitsparing
Verwijder de instroomsproeier [3] en het roestvrijstalen
X
O
vetfilter [4] voordat u overgaat tot plaatsing.
Gebruik de instroomopening [2] als bevestigingshulp bij het
X
O
plaatsen.
Plaats het kookveld [1] recht in de werkbladuitsparing [5].
X
O
Plaats het kookveld [1] centraal in de werkbladuitsparing [5].
X
O
Lijn het kookveld zorgvuldig uit.
X
O
Opgelet bij opbouwmontage:
Controleer of de afdichtingsband van het kookveld op het
X
O
werkblad ligt.
Opgelet bij vlakinbouw:
Controleer of de afdichtingsband het kookveld goed omsluit.
X
O
Vulplaatjes bij vlakinbouw (optioneel)
Afb. 6.20 Vulplaatjes invoegen
[1]
Kookveld
[2]
Vulplaatje
www.bora.com
3
4
5
1
2
1
2
Afb. 6.21 Vulplaatjes
[1]
Afdichtingsband
[2]
Optionele vulplaatjes
De vulplaatjes zijn zelfklevend, zodat ze niet wegglijden bij de
O
O
montage.
Plaats indien nodig ook vulplaatjes [2].
X
O
Plaats de vulplaatjes naast de afdichtingsband [2].
X
O
6.6.4 Kookveld bevestigen
Afb. 6.22 Centrale bevestiging kookveld
[1]
Kookveld
[2]
Montageklem
[3]
Hoekbeugel
Bevestig het kookveld [1] met de hoekbeugel [3] van de
X
O
montageklem [2] aan het werkblad.
Aanhaalmoment: max. 2,2 Nm.
X
O
6.6.5 Apparaat verbinden met kanaalsysteem
i
Het kanaalsysteem moet zonder spanning en belasting
aan het apparaat worden gemonteerd.
i
Voor een correcte montage moeten, afhankelijk van
de inbouwsituatie, de tussenstukken van de onderkast
worden ingekort.
i
Let er bij het aanbrengen van de afdichtingen op dat
deze in gecomprimeerde toestand luchtdicht met het
aansluitingskanaalstuk afsluiten.
Gebruik alleen BORA Ecotube kanaaldelen.
X
O
Gebruik geen flexbuizen of weefselslangen.
X
O
Montage
NL
