NL
Montage
6.7.6 Telescopisch kanaal luchtreinigingsbox
verlengen (PULBTA)
Einbauschnitt PUXU mit zusätzlichem Teleskopauszug
Bij montagevariant A moet u vanaf een werkbladdiepte van
PULBTA (Insel):
675 mm het telescopische kanaal van de luchtreinigingsbox
verlengen met accessoire PULBTA.
min. 50

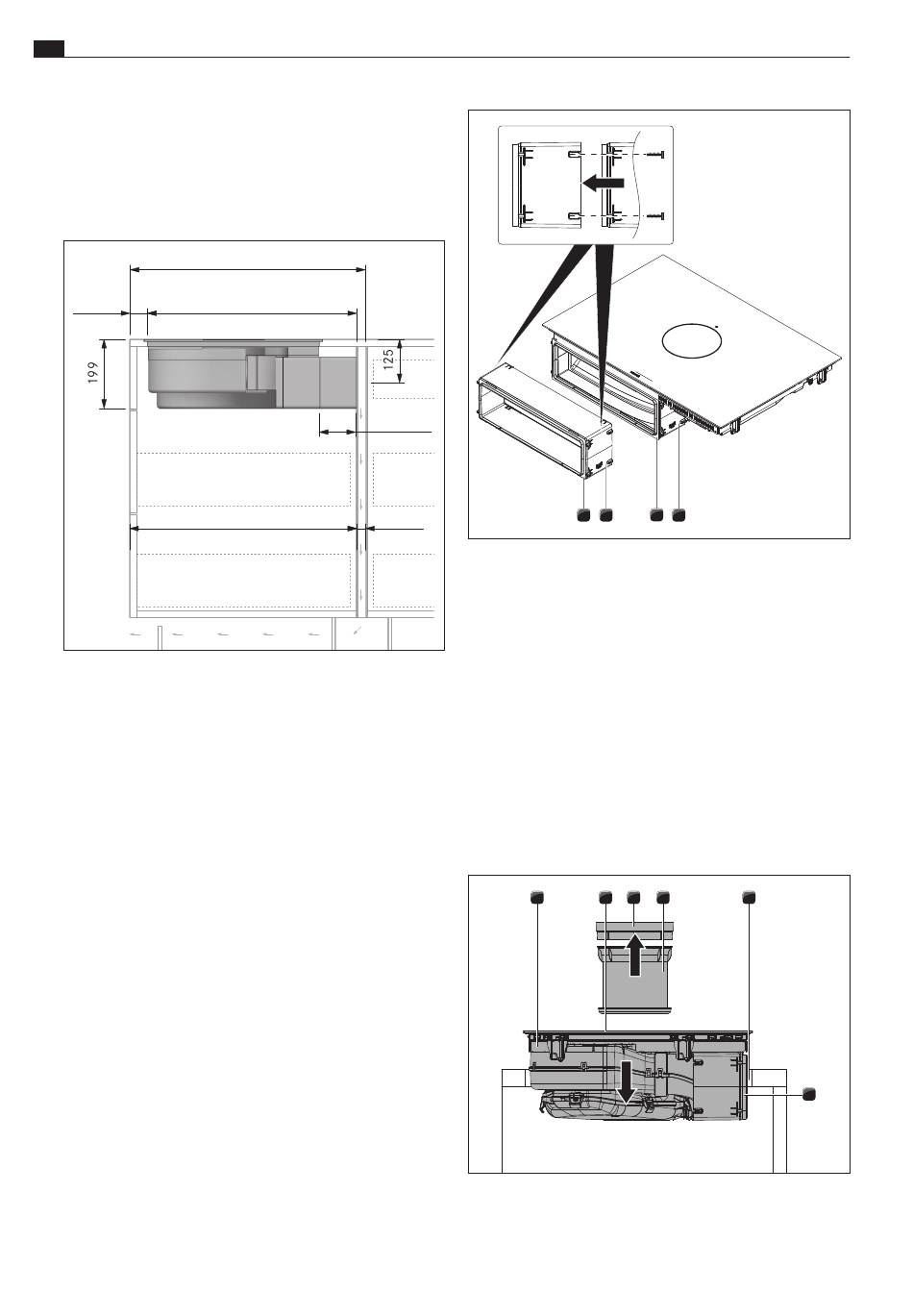

Afb. 6.34 Inbouwmaten bij recirculatie - montagevariant A,
werkbladdiepte vanaf 675 mm
i
Het telescopische kanaal zorgt voor de kanaalaansluiting
op de achterwand van het corpus. Zo kan de afstand
tussen het kookveld en de achterwand van het corpus
flexibel worden overbrugd (max. 80 mm). Indien
nodig kunt u met behulp van het verlengstuk PULBTA
(verkrijgbaar als toebehoren) het telescopische kanaal
met nog eens 105 mm verlengen.
32
min. 279
50
min. 455
min. 675
600 - 680
105 - 185
min. 650
min. 25
4
3
Afb. 6.35 Verlenging telescopisch kanaal.
[1]
Luchtreinigingsbox met telescopisch kanaal
[2]
Tape telescopisch kanaal
[3]
Telescopisch kanaal verlengstuk PULBTA
[4]
Tape telescopisch kanaal verlengstuk PULBTA
Verwijder de beschermfolie van de tape [2] vooraan aan het
X
O
telescopische kanaal [1].
Monteer het verlengstuk PULBTA [3] (verkrijgbaar als
X
O
toebehoren incl. montageschroeven) op het telescopische
kanaal [1].
Verwijder de beschermfolie van de tape [4] vooraan aan het
X
O
verlengstuk PULBTA [3].
6.7.7 Kookveld plaatsen
1
2
3
Afb. 6.36 Centrale plaatsing kookveld
2
1
4
5
6
www.bora.com
