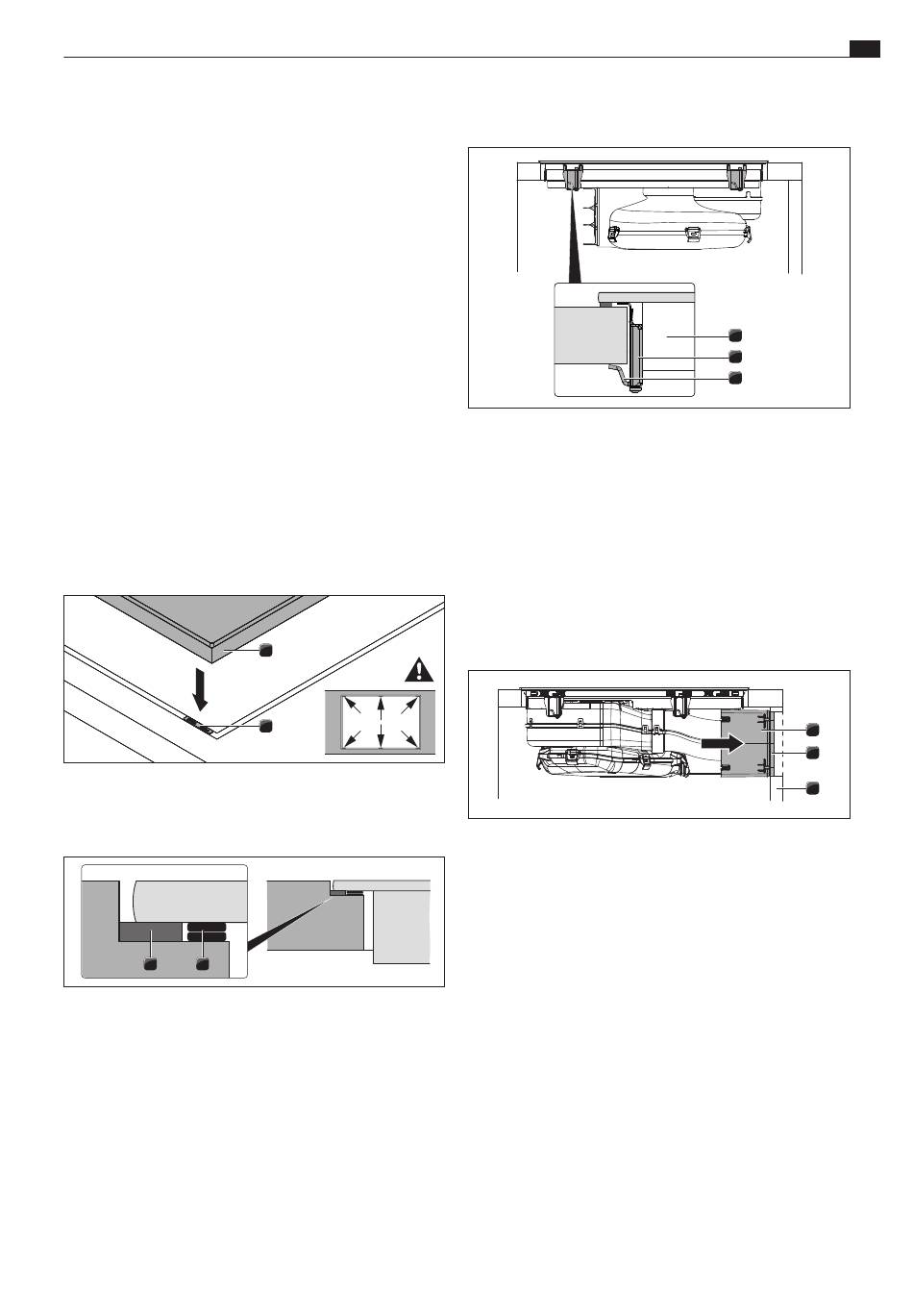

[1]
Kookveld
[2]
Instroomopening
[3]
Instroomsproeier
[4]
Roestvrijstalen vetfilter
[5]
Werkbladuitsparing
[6]
Tape
Verwijder de instroomsproeier [3] en het roestvrijstalen
X
O
vetfilter [4] voordat u overgaat tot plaatsing.
Verwijder de beschermfolie van de tape [6] vooraan aan het
X
O
telescopische kanaal.
Gebruik de instroomopening [2] als bevestigingshulp bij het
X
O
plaatsen.
Plaats het kookveld [1] recht in de werkbladuitsparing [5].
X
O
Plaats het kookveld [1] centraal in de werkbladuitsparing [5].
X
O
Lijn het kookveld zorgvuldig uit.
X
O
Opgelet bij opbouwmontage:
Controleer of de afdichtingsband van het kookveld op het
X
O
werkblad ligt.
Opgelet bij vlakinbouw:
Controleer of de afdichtingsband het kookveld goed omsluit.
X
O
Vulplaatjes bij vlakinbouw (optioneel)
Afb. 6.37 Vulplaatjes
[1]
Kookveld
[2]
Vulplaatje
1
2
Afb. 6.38 Vulplaatjes
[1]
Afdichtingsband
[2]
Optionele vulplaatjes
De vulplaatjes zijn zelfklevend, zodat ze niet wegglijden bij de
O
O
montage.
Plaats indien nodig ook vulplaatjes [2].
X
O
Plaats de vulplaatjes naast de afdichtingsband [2].
X
O
www.bora.com
1
2
6.7.8 Kookveld bevestigen
Afb. 6.39 Kookveld bevestigen
[1]
Kookveld
[2]
Montageklem
[3]
Hoekbeugel
Bevestig het kookveld [1] met de hoekbeugel [3] van de
X
O
montageklem [2] aan het werkblad.
Aanhaalmoment: max. 2 Nm
O
O
6.7.9 Aansluiting op de achterwand (alleen bij
montagevariant A)
Afb. 6.40 Aansluiting op de achterwand
[1]
Telescopisch kanaal
[2]
Tape
[3]
Achterwand corpus
Schuif het telescopische kanaal [1] tot dicht tegen de
X
O
achterwand van het corpus [3].
Met het telescopische kanaal kunt u de afstand tot de
O
O
meubelachterwand op flexibele manier overbruggen.
Controleer of het telescopische kanaal [1] precies en vlak
X
O
aansluit op de uitsparing in de achterwand van het corpus [3].
Gebruik de tape [2] om het telescopische kanaal [1] aan de
X
O
achterkant van het corpus [3] te bevestigen.
Montage
NL
1
2
3
1
2
3
33
