NL
Montage

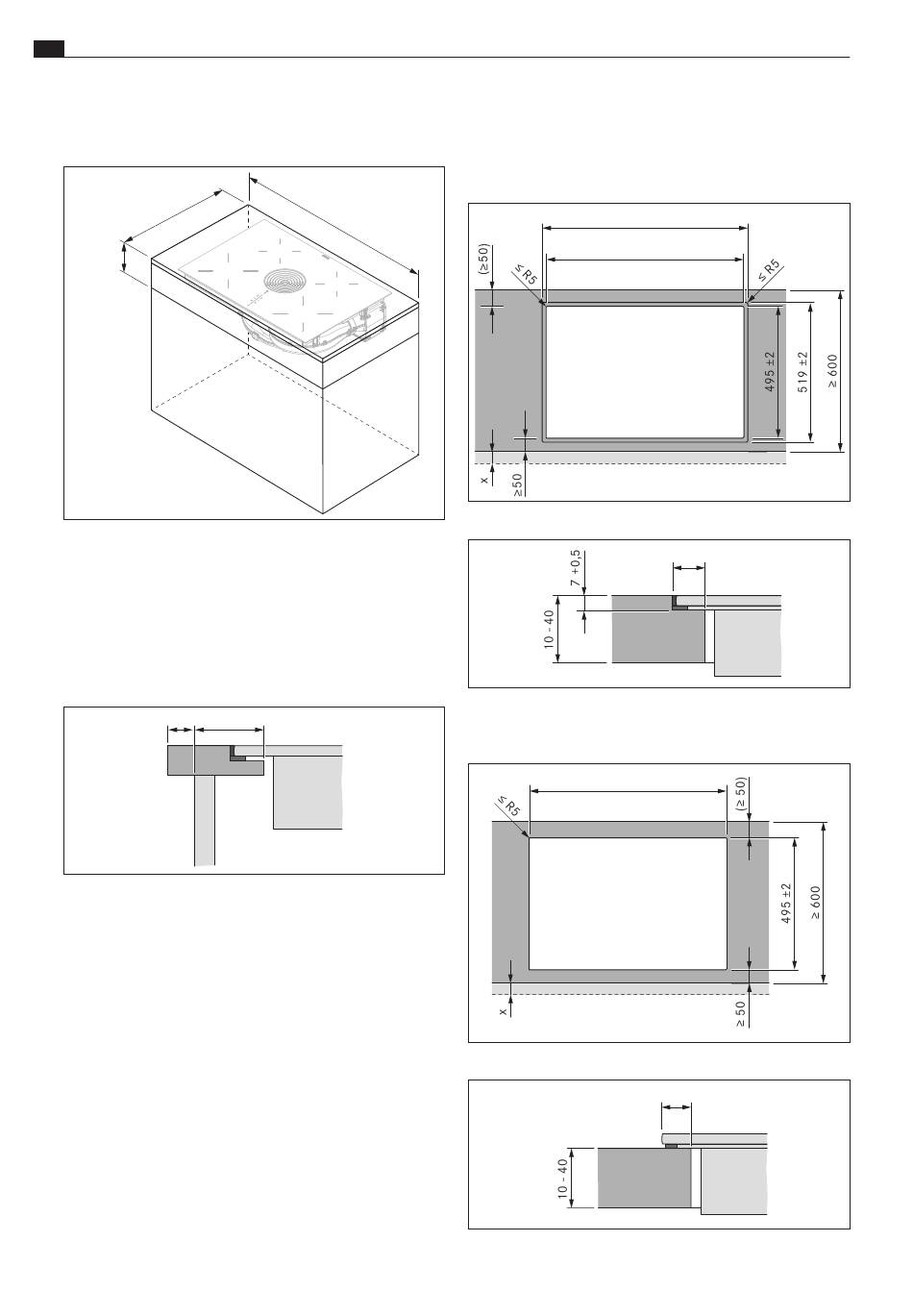

6.4.3 Minimale meubelafmetingen Pure
(PURA, PURU)
≥600
199
Afb. 6.5
Minimale meubelafmetingen Pure
6.5
Werkbladuitsparing
i
Alle afmetingen vanaf voorkant frontpaneel.
Uitstekend deel van het werkblad
x
Afb. 6.6
Uitstekend deel van het werkblad
Houd rekening met het uitstekende deel van het werkblad x bij
X
O
het maken van de werkbladuitsparing. Geldt voor vlakinbouw
en opbouwmontage.
Maak de werkbladuitsparing volgens de aangegeven maten
X
O
van de uitsparingen.
Controleer of de snijvlakken van het werkblad vakkundig
X
O
afgedicht zijn.
Neem de instructies van de fabrikant van het werkblad in acht.
X
O
24
≥800
≥50
6.5.1 Maten van de uitsparingen X Pure
(PUXA, PUXU)
Vlakinbouw X Pure (PUXA, PUXU)
834 ±2
810 ±2
Afb. 6.7
Maten van de uitsparingen voor vlakinbouw
Afb. 6.8
Voegmaat voor vlakinbouw
Opbouwmontage X Pure (PUXA, PUXU)
810 ±2
Afb. 6.9
Maten van de uitsparingen voor opbouwmontage
Afb. 6.10 Oplegmaat voor opbouwmontage
12
10
www.bora.com
