Montage
Einbauschnitt PUXA Abluft (Zeile 600):
6.7.3 Keukenmeubel voorbereiden voor
montagevariant A (onderkast met
doorlopende achterwand)
(min. 474)
min. 50
310
In de zone van de werkbladuitsparing moet u eventueel op het
O
O
meubel aanwezige dwarsbalken verwijderen.
Bij dunne werkbladen moet u voor een voldoende stevige
O
O
corpussteun zorgen.
De onderkast moet een doorlopende achterwand hebben,
O
O
zodat de terugstromende recirculatielucht niet in het voorste
corpusdeel wordt geleid.
Voorzie een uitsparing in de achterwand.
O
O
Voor de terugstroom van de recirculatielucht moet een
O
O
minimale afstand van 25 mm tussen de achterste corpuswand
en een aangrenzend meubelstuk of een kamerwand worden
max. 480
aangehouden.
Een tussenbodem onder het kookveld is niet vereist. Indien er
O
O
een inlegbodem voor kabelbescherming (tussenbodem) wordt
voorzien, moet het volgende in acht worden genomen:
Deze moet voor onderhoudswerken kunnen worden
O
O
verwijderd.
Om voor voldoende ventilatie van het kookveld te zorgen,
O
O
moet er een minimale afstand van 15 mm tot de
onderkant van het kookveld worden aangehouden.
De laden of legborden in de onderkast moeten uitneembaar
O
O
zijn.
Voor een correcte montage moeten, afhankelijk van de
O
O
inbouwsituatie, de tussenstukken van de onderkast worden
Einbauschnitt PUXU (Zeile 600):
ingekort.
Inbouwmaten
min. 50
(min. 545)

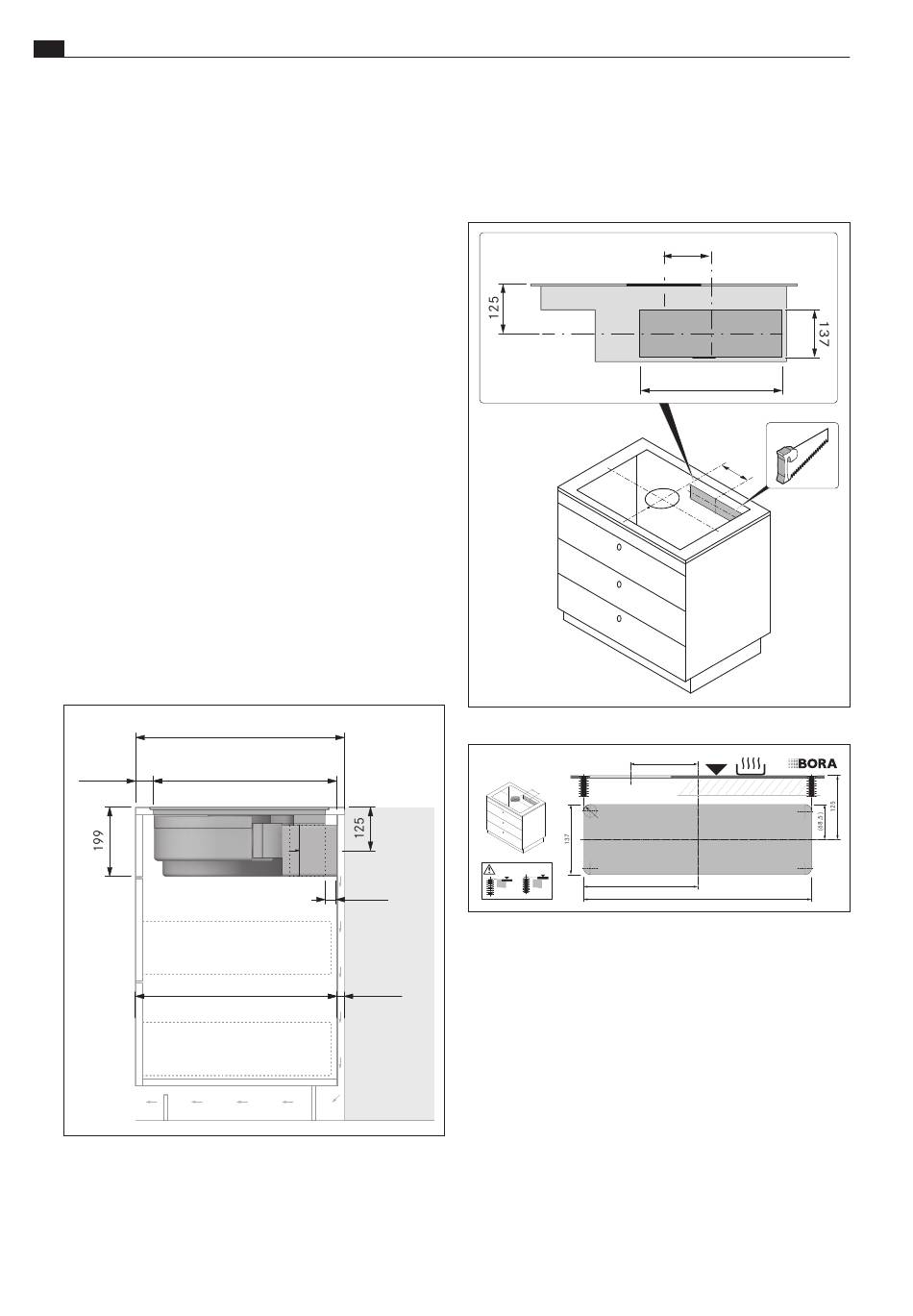

Afb. 6.27 Inbouwmaten bij recirculatie, montagevariant A
XX
B O R A L Ü F T U N G S F I B E L
30
min. 600
585
60
120
min. 329
min. 455
min. 600
495 - 575
0 - 80
575
min. 25
Einbauschnitt PUXA Abluft (Insel):
700
Meubelachterwand aanpassen
(min. 600)
Pas de achterwand aan de vereiste inbouwmaten aan.
685
X
O
Verplaats indien nodig de achterwand.
X
O
Pas indien nodig de hoogte van de achterwand aan, zodat het
X
O
min. 50
310
corpus naar voren toe is afgesloten.
max. 580
Einbauschnitt PUXU mit zusätzlichem Teleskopauszug
PULBTA (Insel):
Afb. 6.28 Uitsparing van terugstroomopening
PUXU/PURU
min. 50
Schablone für Rückwandausschnitt
Template for cut-out on rear wall
0
10
132
20
30
40
R12,5
0
(222,5)
0
10
10
20
20
30
30
40
40
Afb. 6.29 Sjabloon voor achterwanduitsparing
Lijn de sjabloon uit met de meubelachterwand aan de hand
X
O
van de markeringen en specificaties.
i
Midden uitsparing (horizontaal):
125 mm vanaf bovenkant kookveld.
Midden uitsparing (verticaal):
132 mm versteld vanaf midden kookveld.
Teken met behulp van het meegeleverde boorsjabloon de
X
O
terugstroomopening uit.
Zaag de terugstroomopening uit.
X
O
132
60
445
120
132
min. 279
50
min. 455
min. 675
132
600 - 680
105 - 185
445
min. 650
min. 25
www.bora.com
0
10
20
30
40
PURUBP-001
