Montage
3

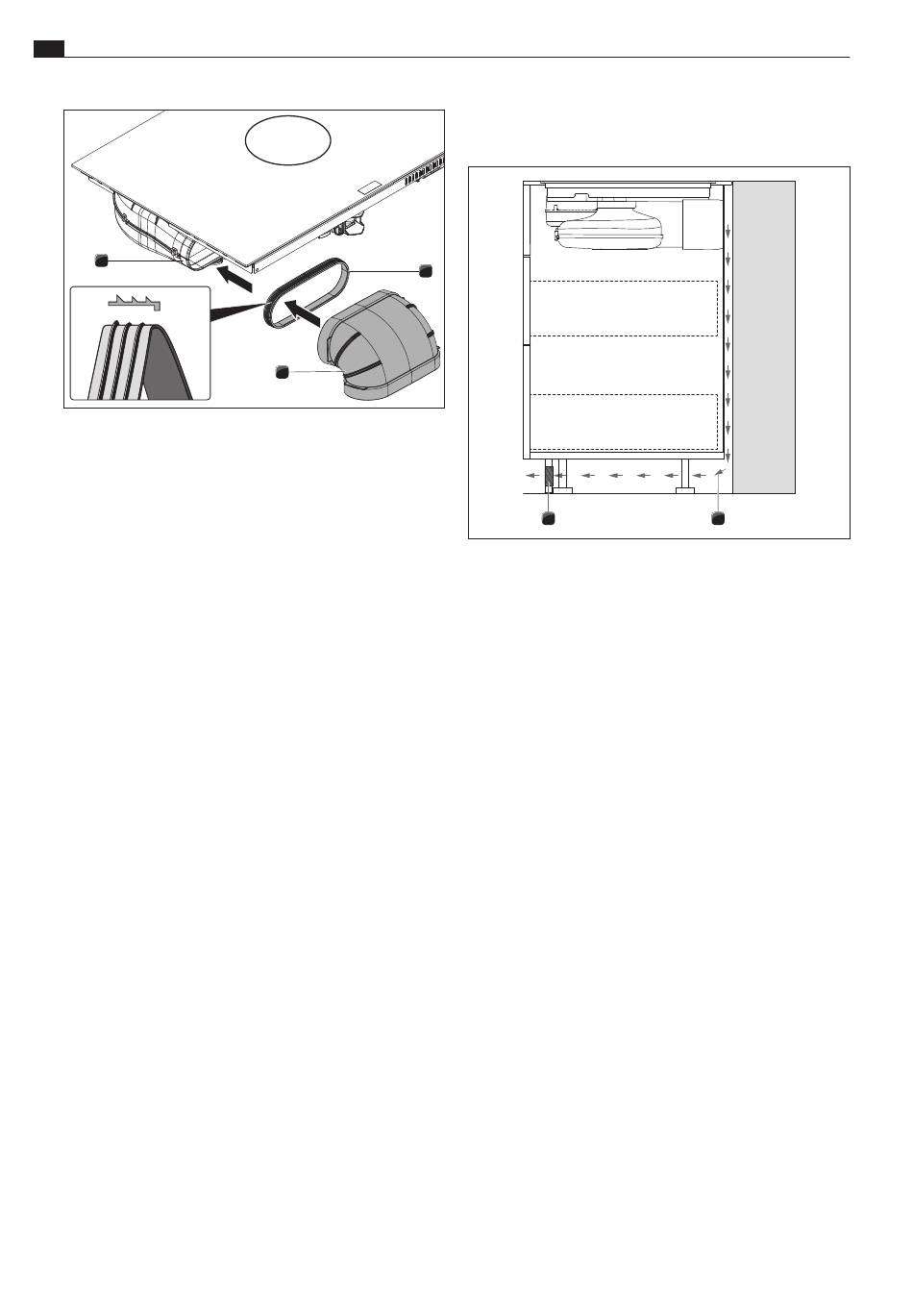

Afb. 6.23 Aansluiting op het kanaalsysteem
[1]
Afdichting
[2]
Kanaaldeel
[3]
Uitblaasopening
Bevestig de afdichting [1] op de uitblaasopening [3] van het
X
O
apparaat. Hiervoor moet de afdichting [1] lichtjes worden
uitgerekt.
Schuif het aan te koppelen kanaaldeel [2] met de mof op de
X
O
uitblaasopening [3] met de afdichting [1].
Let erop dat de afdichting [1] niet verschuift.
X
O
6.7
Montage van het toestel
in de versie met recirculatie
(PUXU, PURU)
6.7.1 Terugloop van recirculatielucht uit
keukenmeubel
Bij recirculatiesystemen moet er in de keukenmeubels een
terugstroomopening van ≥500 cm² voorzien worden om de
gereinigde lucht vanuit het keukenmeubel terug de kamer in te
leiden.
De terugstroomopening kan worden gemaakt door de plintlijst
in te korten. U kunt ook een lamellenplint met een minimaal
overeenstemmende openingsdiameter gebruiken.
28
1
2
i
In de keukenmeubels moet een terugstroomopening van
≥500 cm² worden voorzien.
1
Afb. 6.24 Terugstroomopening in plintgedeelte
[1]
Terugstroomopening in plintlijst (totale openingsdiameter
≥500 cm²)
[2]
Terugstromende recirculatielucht
Kort de plintlijst in de hoogte in of breng overeenkomstige
X
O
openingen in de plint aan.
6.7.2 Montagevarianten (A en B) voor
recirculatiesystemen
Voor recirculatiesystemen PUXU en PURU zijn er
2 montagevarianten mogelijk: A en B
2
