Installatieprocedures
Nadat u de installatie van de GHP 10 op uw boot hebt gepland en alle
aandachtspunten met betrekking tot het hydraulische systeem, het monteren
en het aansluiten voor uw specifieke installatie hebt overwogen, kunt u de
onderdelen daadwerkelijk gaan monteren en aansluiten.
shadow Drive installeren
Als u de Shadow Drive wilt installeren, verbindt u deze met de leidingen van de
hydraulische stuurinrichting van uw boot en met de CCU/ECU-verbindingskabel.
De shadow Drive aansluiten op het hydraulische systeem
Voordat u de Shadow Drive kunt installeren, moet u een plaats kiezen waar u de
Shadow Drive wilt aansluiten op de hydraulische besturing van uw boot. Lees
eerst de overwegingen betreffende bevestiging en aansluiting en pas deze toe
(pagina
5). Raadpleeg voor meer informatie de hydraulische indelingsschema's in
de installatie-instructies die bij de doos van de pomp zijn gevoegd.
Gebruik de meegeleverde connectors voor de installatie van de Shadow Drive
in de juiste hydraulische lijn.
De shadow Drive aansluiten
Bij het aansluiten van de Shadow Drive op het hydraulische systeem neemt u de
volgende belangrijke overwegingen in acht
Voor het aansluiten van de Shadow Drive verbindt u deze met de CCU/ECU-
verbindingskabel.
1. Leid het gestripte draadeinde van de CCU/ECU-verbindingskabel naar de
Shadow Drive.
Als de kabel niet lang genoeg is, kunt u de betreffende draden verlengen door
middel van een draad met een dikte van 0,08 mm² (28 AWG).
2. Verbind de kabels op basis van de onderstaande tabel.
Draadkleur van shadow Drive Draadkleur van CCu/eCu-verbindingskabel
Rood (+)
Zwart (-)
3. Soldeer en bedek alle kale draaduiteinden.
eCu installeren
Om de ECU te installeren, moet u deze op uw boot monteren
aansluiten op de pomp en op de CCU
boot
(pagina
10).
eCu op een 24 V DC-systeem
De ECU-hardware is bijgewerkt om te werken op elektrische systemen van 24 V
DC, terwijl oudere ECU-eenheden alleen werken op elektrische systemen van
12 V DC. Als u wilt bepalen of uw ECU compatibel is met een 24 V DC-systeem,
bekijkt u het serienummer van de ECU
OPMERKING: De GHP 10-systeemsoftware (CCU-software) moet versie 2.70
of hoger zijn om 24 V DC-installaties te kunnen ondersteunen.
De eCu monteren
Voordat u de ECU kunt installeren, moet u een montagelocatie selecteren en
kijken welke bevestigingsmaterialen u nodig hebt
1. Knip de montagesjabloon uit van
2. Bevestig de sjabloon met plakband op de montagelocatie.
3. Boor gaten voor op de vier montagelocaties.
4. Gebruik schroeven om de ECU te monteren.
10
(pagina
5).
Bruin (+)
Zwart (-)
(pagina
(pagina
11) en aansluiten op de accu van de
(pagina
5).
(pagina
5).
pagina
23.
De eCu aansluiten op voeding
Verwijder niet de zekeringhouder die aan de accukabel is bevestigd wanneer u
deze aansluit op de accu. Als u de zekeringhouder verwijdert, zal de garantie
voor de GHP 10 komen te vervallen en kan de stuurautomaat GHP 10 mogelijk
beschadigd raken.
Verbind indien mogelijk de ECU-voedingskabel van de pomp rechtstreeks met
de scheepsaccu. Hoewel dit niet wordt aanbevolen, moet u een zekering van 40 A
gebruiken als u de voedingskabel aansluit op een accublok of een andere bron.
Als u de ECU via een zekeringautomaat of schakeling in de nabijheid van het roer
wilt voeren, kunt u een relais en controledraad van de juiste grootte gebruiken in
plaats van de ECU-voedingskabel te verlengen.
1. Leid het uiteinde met de connector van de ECU-voedingskabel naar de ECU,
maar verbind de kabel niet met de ECU.
2. Leid het gestripte draadeinde van de ECU-voedingskabel naar de
scheepsaccu.
U kunt de draad desgewenst verlengen.
3. Bepaal de juiste draaddiameter voor een verlenging, op basis van de
onderstaande tabel.
lengte verlenging
3 m (10 ft.)
4,5 m (15 ft.)
6 m (20 ft.)
7,5 m (25 ft.)
4. Sluit de zwarte draad (-) aan op de negatieve (-) accupool.
5. Sluit de rode draad (+) aan op de positieve (+) accupool.
6. Verbind de ECU-voedingskabel niet met de ECU.
Sluit de voedingskabel pas aan op de ECU nadat u alle andere
onderdelen van de GHP 10 hebt geïnstalleerd.
CCu installeren
Om de CCU te installeren, moet u deze op uw boot monteren
met de ECU verbinden
(pagina
12), en met het alarm
10),
GHC 20 verbinden

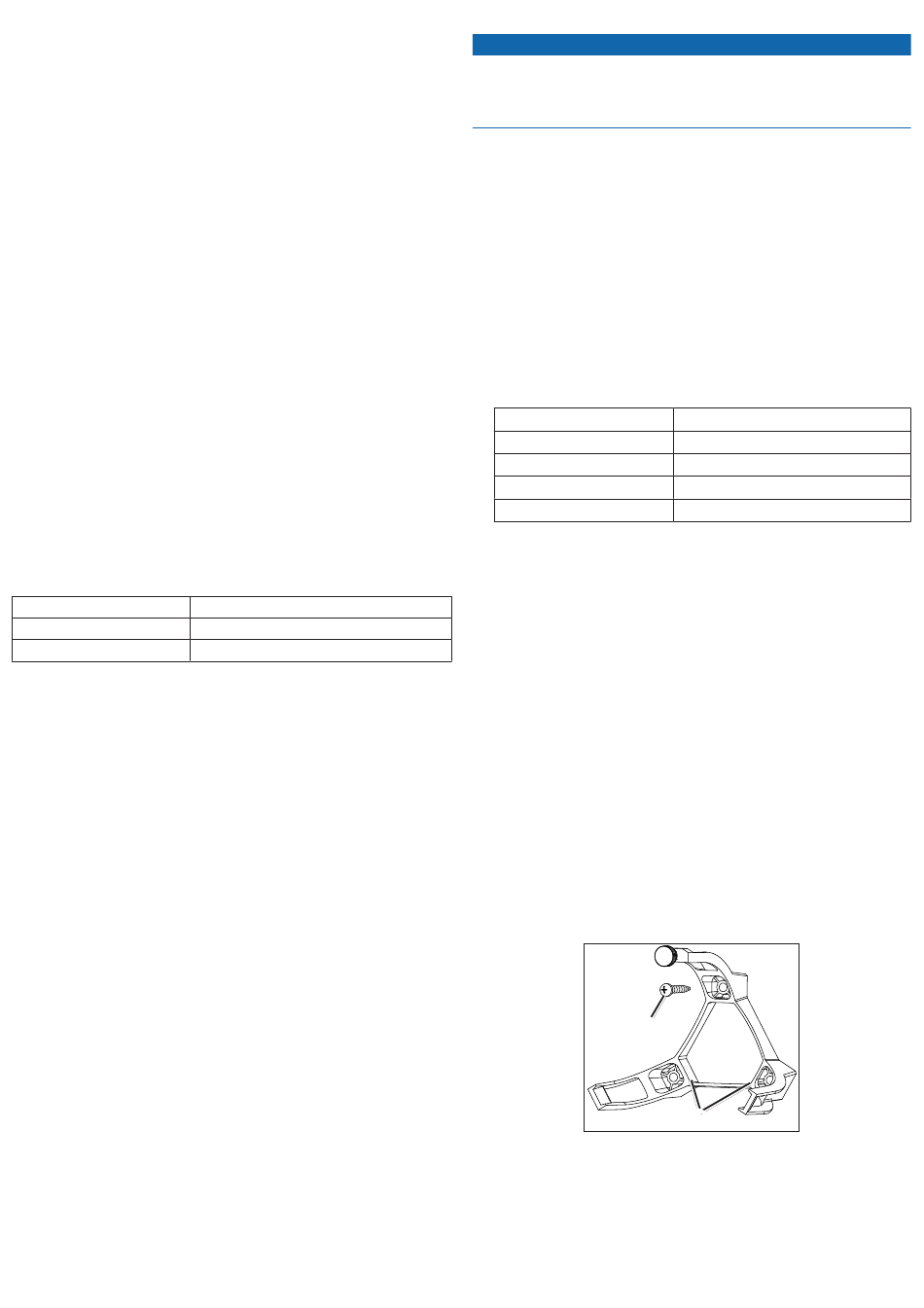

De CCu-bevestigingssteun installeren
Voordat u de CCU kunt monteren, moet u een montagelocatie selecteren en
kijken welke bevestigingsmaterialen u nodig hebt
De CCU-montagesteun bestaat uit twee delen: een montagedeel en een borgdeel.
1. Knip de montagesjabloon uit van
2. Bevestig de sjabloon met plakband op de montagelocatie.
Als u de CCU op een verticaal oppervlak gaat installeren, installeer dan het
montagedeel van de montagesteun met de opening ➊ aan de onderkant.
3. Boor gaten voor op de drie montagelocaties.
4. Gebruik de schroeven ➋ om het montagedeel van de CCU-montagesteun vast
te zetten.
Opmerking
aanbevolen draaddiameter
3,31 mm
(12 AWG)
2
5,26 mm
(10 AWG)
2
5,26 mm
(10 AWG)
2
8,36 mm
(8 AWG)
2
(pagina
11), met een NMEA 2000-netwerk verbinden
(pagina
11) en met de gele CCU-signaalkabel op de
(pagina
11).
(pagina
pagina
23.
➋
➊
GHP 10 - Installatie-instructies
(pagina
10),
5).
