Inhoud van de verpakking en benodigd
gereedschap voor de GHP 10
De stuurautomaat GHP 10 bestaat uit meerdere onderdelen. Zorg ervoor dat u
vertrouwd bent met al deze onderdelen voordat u met de installatie begint. Om de
installatiewerkzaamheden op de boot goed te plannen, moet u weten hoe de
onderdelen samenwerken.
Controleer of alle hieronder vermelde onderdelen van de GHP 10 aanwezig
zijn in de verpakking en maak uzelf ermee vertrouwd. Alle onderdelen, met
uitzondering van de hydraulische pomp, bevinden zich in de basisdoos van
de GHP 10. Als er onderdelen ontbreken, neem dan direct contact op met uw
Garmin-dealer.
Noteer het serienummer van elk onderdeel op de daartoe bestemde regel.

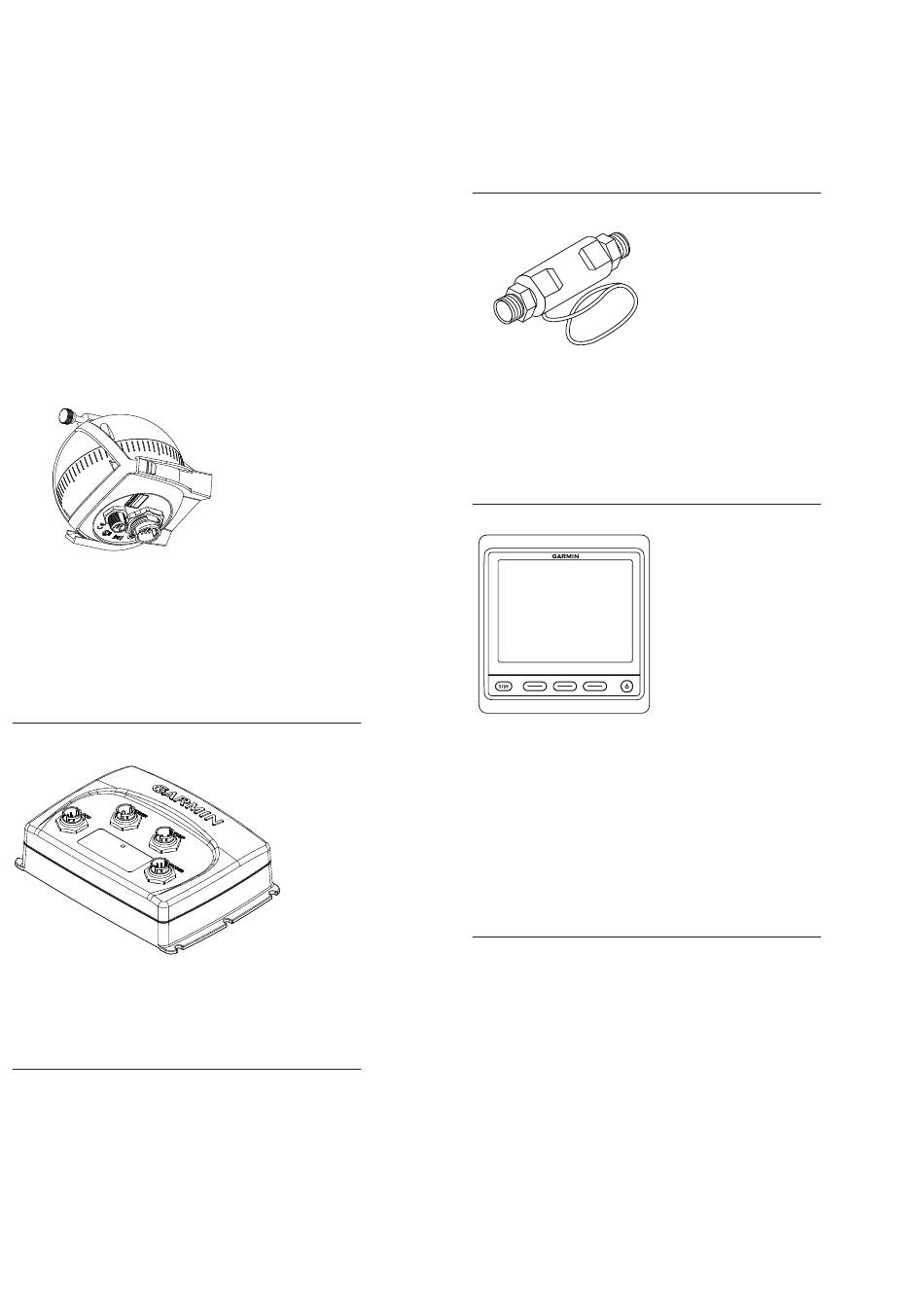

Belangrijkste onderdelen
De GHP 10-stuurautomaat bestaat uit vijf hoofdonderdelen: de ECU (Electronic
Control Unit), de CCU (Course Computer Unit), een hydraulische pomp,
de Shadow Drive
en de GHC
™
™
CCu
De CCU is als het ware het brein van de GHP 10. De CCU bevat de
sensorapparatuur die de koers bepaalt. De CCU wordt met één kabel aangesloten
op de ECU en de GHC 20. De CCU wordt bovendien verbonden met het NMEA
2000
-netwerk om communicatie met de GHC 20 mogelijk te maken. Optioneel
®
kan de CCU ook worden verbonden met NMEA 2000-compatibele GPS-
toestellen
(pagina
12).
serienummer
eCu
De ECU wordt aangesloten op de CCU en de aandrijfeenheid. De ECU bestuurt
de aandrijfeenheid op basis van de informatie die via de CCU wordt verstrekt.
De ECU verschaft de voeding voor zowel de CCU als de aandrijfeenheid.
serienummer
GHP 10 - Installatie-instructies
10-besturingseenheid.
Hydraulische pomp en motor
De hydraulische pomp (en motor) besturen de boot door middel van interactie
met de hydraulische stuurinrichting, aan de hand van de opdrachten die u invoert
met de GHC 20. De pomp hoort niet bij GHP 10-basispakket omdat het type
pomp dat u gebruikt met de GHP 10 wordt bepaald door het formaat en type
stuurinrichting van uw boot. De pomp zit in een afzonderlijke doos. Raadpleeg de
installatie-instructies die bij de pomp worden geleverd voor informatie over het
installeren van de pomp.
serienummer
shadow Drive
De Shadow Drive is een sensor die u installeert in de leidingen van de
hydraulische stuurinrichting van uw boot. Terwijl de GHP 10 is ingeschakeld,
schakelt de Shadow Drive de stuurautomaat tijdelijk uit wanneer u de handmatige
besturing van de boot overneemt. Zodra u een nieuwe koers in een rechte lijn hebt
bepaald, schakelt de Shadow Drive automatisch de stuurautomaat weer in.
serienummer
GHC 20
De GHC 20 is de primaire interface die wordt gebruikt voor de bediening van
de stuurautomaat GHP 10. Met de GHC 20 activeert en stuurt u de GHP 10.
Bovendien kunt u de GHP 10 naar wens instellen met behulp van de GHC 20.
De GHC 20 wordt verbonden met het NMEA 2000-netwerk om te kunnen
communiceren met de CCU. De GHC 20 kan ook worden verbonden met
optionele NMEA 2000-compatibele toestellen, zoals een GPS-toestel, om gebruik
te maken van de geavanceerde functionaliteit van de GHP 10. Als er geen NMEA
2000-compatibele toestellen beschikbaar zijn, kunt u de GHC 20 in plaats
daarvan optioneel verbinden met NMEA 0183-compatibele toestellen.
serienummer
