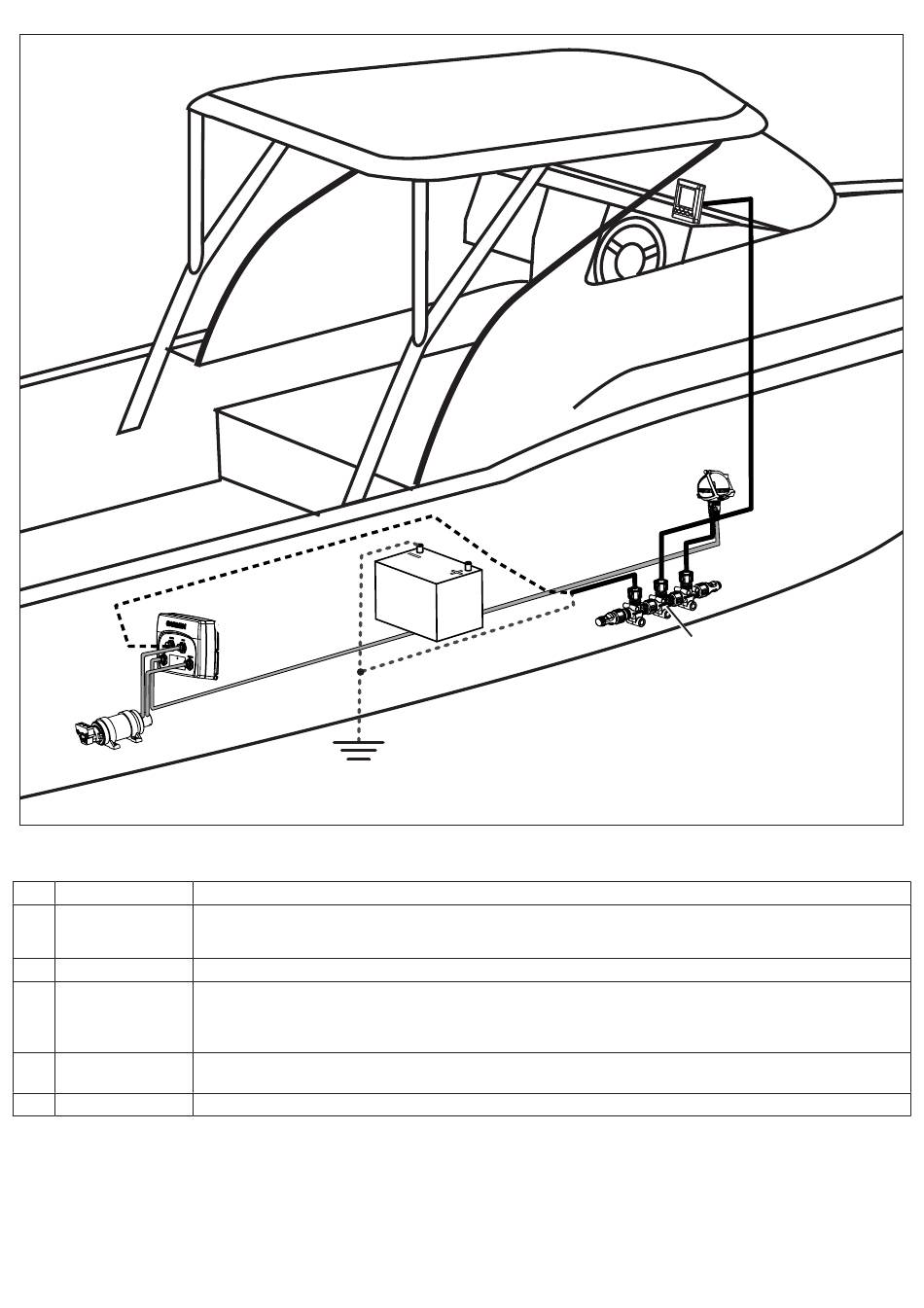

richtlijnen voor schema met enkele bediening
OPMERKING: Dit schema is alleen bedoeld voor planningsdoeleinden. Meer specifieke aansluitingsschema's vindt u in de gedetailleerde instructies bij elk onderdeel.
Hydraulische verbindingen worden in dit schema niet aangegeven.
Item
Beschrijving
GHC 20
➊
CCU
➋
NMEA 2000-netwerk
➌
12–24 V DC-accu
➍
ECU
➎
8
➎
Belangrijke overwegingen
De stuurautomaat kan alleen worden ingeschakeld als de gele draad van de GHC 20-gegevenskabel is aangesloten op de gele draad
van de CCU/ECU-verbindingskabel, en de zwarte draad van de GHC 20-gegevenskabel is aangesloten op dezelfde aarding als de
ECU
(pagina
12).
Installeer de CCU in de voorste helft van de boot, niet hoger dan 3 m (10 ft.) boven de waterspiegel.
De GHC 20 en de CCU moeten worden verbonden met het NMEA 2000-netwerk met behulp van de bijgeleverde T-connectors
(pagina
12).
Als uw boot niet over een bestaand NMEA 2000-netwerk beschikt, kunt u er zelf een aanleggen met de bijgeleverde kabels en
connectors
(pagina
13).
De ECU kan worden aangesloten op een voedingsbron van 12–24 V DC.
De NMEA 2000-voedingskabel moet worden verbonden met een 9-16 VDC voedingsbron.
De ECU kan worden aangesloten op een 12 V of 24 V DC-accu.
➍
➊
➋
➌
NMEA 2000-netwerk
