3. Als u het gat gaat zagen met een figuurzaag in plaats van met een gatenzaag
van 90 mm (3
/
inch), gebruik dan een boor van 10 mm (
17
32
voorboorgat te maken, zoals aangegeven op de sjabloon, om een begin te
maken voor het zagen van het montageoppervlak.
4. Zaag met behulp van de figuurzaag of de gatenzaag van 90 mm (3,5 inch)
het montageoppervlak langs de binnenzijde van de stippellijn op de
montagesjabloon.
5. Gebruik indien nodig een vijl en schuurpapier om de gatgrootte te verfijnen.
6. Plaats de GHC 20 in de uitsparing om er zeker van te zijn dat de vier
montagegaten correct zijn.
7. Selecteer een optie:
•
Als de montagegaten correct zijn, ga dan verder met stap 8.
•
Als de montagegaten niet correct zijn, markeer dan de juiste locaties voor
de vier montagegaten.
8. Verwijder de GHC 20 uit de uitsparing.
9. Boor vier gaten van 2,8 mm (
Gebruik, zoals aanbevolen in de opmerking, een verzinkboor als u de
GHC 20 op glasvezel monteert.
10. Verwijder het restant van de sjabloon.
11. Plaats de meegeleverde pakking aan de achterkant van het apparaat en breng
rond de pakking watervaste kit aan. Dit voorkomt waterschade achter het
dashboard.
12. Plaats de GHC 20 in de uitsparing.
13. Zet de GHC 20 met de bijgeleverde schroeven goed vast op het
montageoppervlak.
Gebruik, zoals aanbevolen in de opmerking, een zuurvrij smeermiddel als u
de GHC 20 op glasvezel monteert.

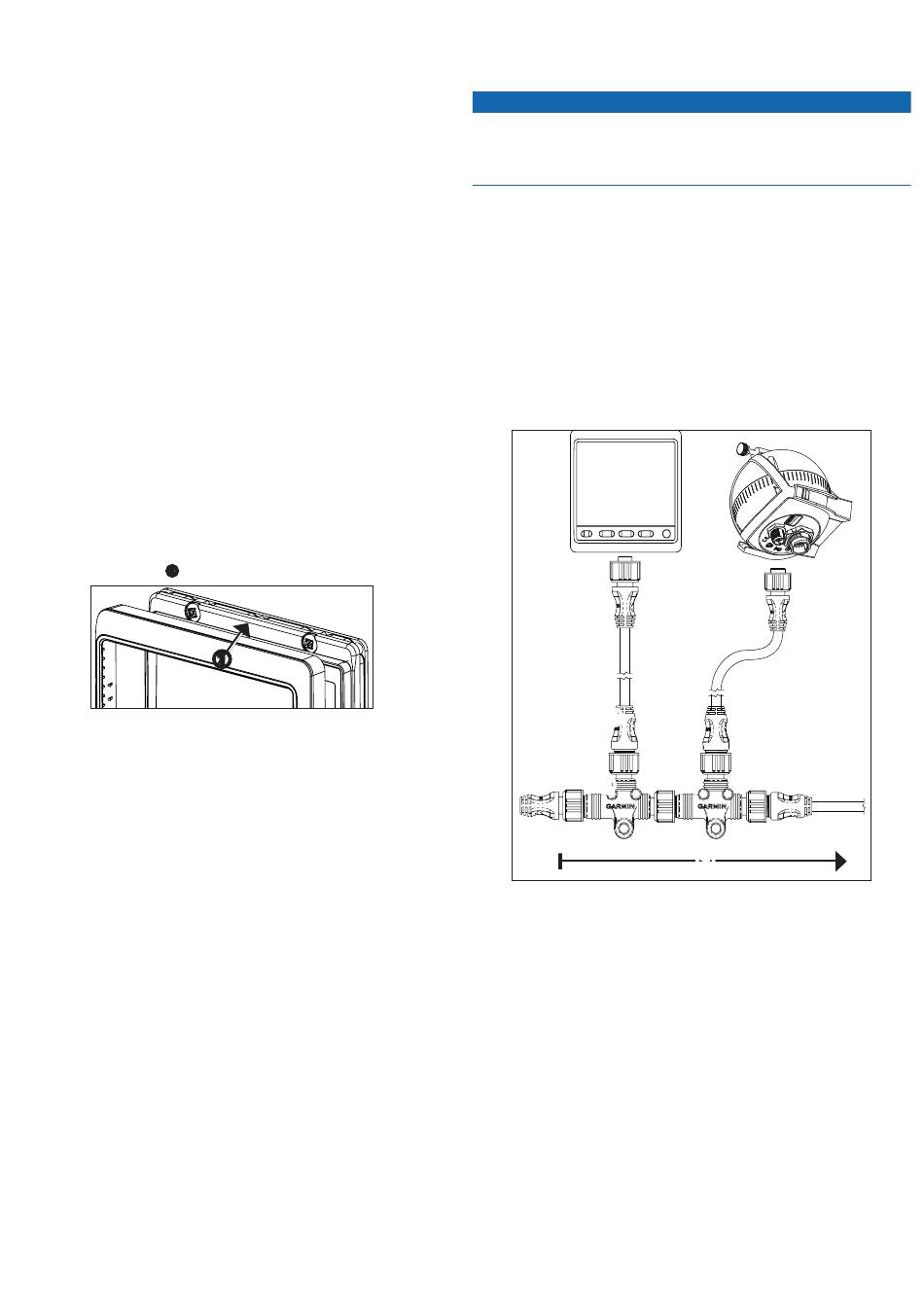

14. Klik de decoratieve ring
op zijn plaats.
➊
De GHC 20 aansluiten
Voor het correct functioneren van de stuurautomaat moeten twee draden van de
GHC 20-gegevenskabel (geel en zwart) zijn aangesloten.
1. Verbind de gele draad van de GHC 20-gegevenskabel met de gele draad van
de CCU/ECU-verbindingskabel.
Als de kabel niet lang genoeg is, kunt u de gele draad verlengen met behulp
van een draad met een dikte van 0,33 mm
2. Verbind de zwarte draad van de GHC 20-gegevenskabel met dezelfde aarding
als de ECU.
Als de kabel niet lang genoeg is, kunt u de zwarte draad verlengen met
behulp van een draad met een dikte van 0,33 mm
3. Soldeer en bedek alle kale draaduiteinden.
overwegingen betreffende de installatie van meerdere
GHC 20-toestellen
U kunt meerdere GHC 20-toestellen (afzonderlijk verkrijgbaar) installeren om de
stuurautomaat van verschillende locaties op de boot te bedienen.
•
Alle bijkomende GHC 20-toestellen moeten softwareversie 3.0 of hoger
hebben.
•
Alle bijkomende GHC 20-toestellen moeten worden verbonden met het
NMEA 2000-netwerk
(pagina
•
Als u een extra GHC 20 wilt gebruiken voor het inschakelen van de
stuurautomaat, sluit u de gele en zwarte draden van de extra GHC 20 aan op
dezelfde draden als de primaire GHC 20.
◦
Als u extra GHC 20-toestellen aansluit om de stuurautomaat in te
schakelen, moet u ze allemaal uitschakelen om de stuurautomaat uit te
schakelen.
◦
Als u een extra GHC 20 niet aansluit om de stuurautomaat in te
schakelen, wordt de stand-bymodus van de extra GHC 20 geactiveerd
12
/
3
8
/
inch).
7
64
➊
(22 AWG).
2
(22 AWG).
2
12).
wanneer u deze uitschakelt en blijft de stuurautomaat geactiveerd totdat u
inch) om een
deze uitschakelt met de primaire GHC 20.
De toestellen verbinden met een nMea 2000-netwerk
Als u op uw boot over een bestaand NMEA 2000-netwerk beschikt, zou
dit al op de voeding moeten zijn aangesloten. Sluit de bijgeleverde NMEA
2000-voedingskabel niet aan op een bestaand NMEA 2000-netwerk, omdat er
slechts één voedingsbron mag worden aangesloten op een NMEA 2000-netwerk.
U kunt de GHC 20 verbinden met de CCU via een bestaand NMEA
2000-netwerk. Als u op uw boot niet over een bestaand NMEA 2000-netwerk
beschikt, zijn alle onderdelen voor de aanleg ervan bijgeleverd in de verpakking
van de GHP 10
Om gebruik te maken van de geavanceerde functionaliteit van de GHP 10, kunt u
optionele NMEA 2000-compatibele toestellen, zoals een GPS-toestel, verbinden
met het NMEA 2000-netwerk.
Ga voor meer informatie over NMEA 2000 naar www.garmin.com.
De GHC 20 verbinden met een bestaand nMea 2000-netwerk
1. Bepaal waar u de GHC 20 ➊ wilt verbinden met uw bestaande NMEA
2000-backbone ➋
2. Koppel één kant van een NMEA 2000-T-connector los van het netwerk.
3. Verbind, indien nodig om de NMEA 2000-netwerkbackbone te verlengen,
een NMEA 2000-backbone-verlengkabel (niet bijgeleverd) met de
losgekoppelde T-connector.
4. Koppel de bijgeleverde T-connector ➌ voor de GHC 20 aan de NMEA
2000-backbone door deze te verbinden met de zijde van de losgekoppelde
T-connector of de backbone-verlengkabel.
5. Leid de bijgeleverde netwerkkabel ➍ naar de onderkant van de T-connector
die u hebt toegevoegd in stap 4 en verbind deze met de T-connector.
Als de bijgeleverde netwerkkabel niet lang genoeg is, kunt u een
netwerkkabel van maximaal 6 m (20 ft.) gebruiken (niet bijgeleverd).
6. Verbind de netwerkkabel met de GHC 20.
Opmerking
(pagina
13).
(pagina
5).
➊
➍
➌
➋
