14.2 Sensorkarakteristiek van de NTC-sensor
Aan de hand van het diagram kan u bepalen of er een
overeenstemming is tussen de temperatuur en de weer-
stand.
V Schakel de CV-installatie voor elke meting stroomloos.
A
E
10

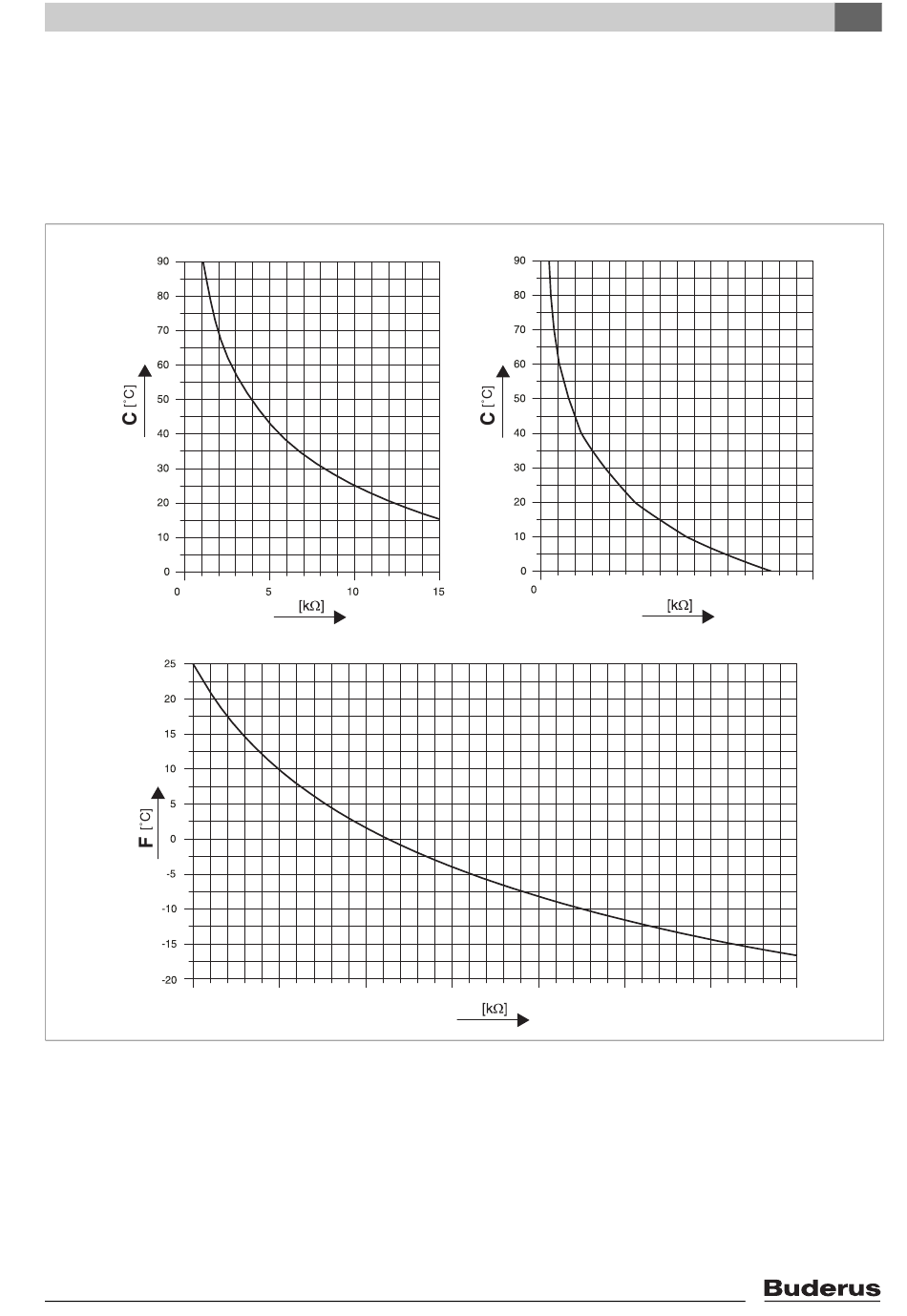

Afb. 85 Sensorkarakteristiek
A
Tapwatertemperatuursensor FW (boiler), zonnecollectorsensor FSK en zonneboilersensor FSS bij GB152-24T 120/150
B
Tapwatertemperatuursensor FW (boiler) en platenwarmtewisselaar bij GB152-24T 83S/170SR
C
Watertemperatuur
D
Weerstand
E
Buitenvoeler FA
F
Buitentemperatuur
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!
D
30
20
V Trek de sensorklemmen eraf.
V Meet de weerstand op de kabeluiteinden van de sen-
sor door middel van een weerstandsmeettoestel.
V Meet de temperatuur van de sensor door middel van
een thermometer.
B
10
5
40
50
D
Bijlage
15
20
25
30
35
D
60
70
6 720 614 622-04.1TD
14
40
80
101
