6
Elektrische aansluiting maken
6.1.4
Module monteren (toebehoren)
Modules (b.v. zonne-, evenwichtscollector-, mengermo-
dule) kunnen in de CV-ketel of extern worden gemonteerd
(modulebeugel als accessoire).
V Module binnen de CV-ketel op klem RC
(
afb. 45, 2, pagina 42 – oranje) en buiten de
CV-ketel op de EMS-stekker in de beschermkap
(
afb. 26, 1, pagina 30) aansluiten.
Bij zonnesystemen wordt ook de busleiding van de zonne-
module (SM10) op de klem RC aangesloten. Wanneer
warm water wordt getapt en de temperatuur in de zonne-
boiler lager is dan de ingestelde gewenste waarde, gaat
de CV-ketel in bedrijf.
6.1.5
Buitenvoeler aansluiten
V Sluit de buitenvoeler op de klem FA (
pagina 42 - blauw) aan.
6.1.6
Tapwatertemperatuursensor aansluiten
V Tapwatertemperatuursensor op klemmen FW
(
afb. 45, 5, pagina 42 – grijs) aansluiten.
6.1.7
Externe circulatiepomp aansluiten
Het is mogelijk om een externe circulatiepomp te installe-
ren. De aansluitingen bevinden zich in de CV-ketel onder
de afdekking (1).
V Bevestigingsschroef verwijderen en aansluitkast voor
externe circulatiepomp openen.
V Kabel van de circulatiepomp op PZ aansluiten.
V Aansluitkast weer sluiten en de bevestigingsschroef
vastdraaien.
44
afb. 45, 4,
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!

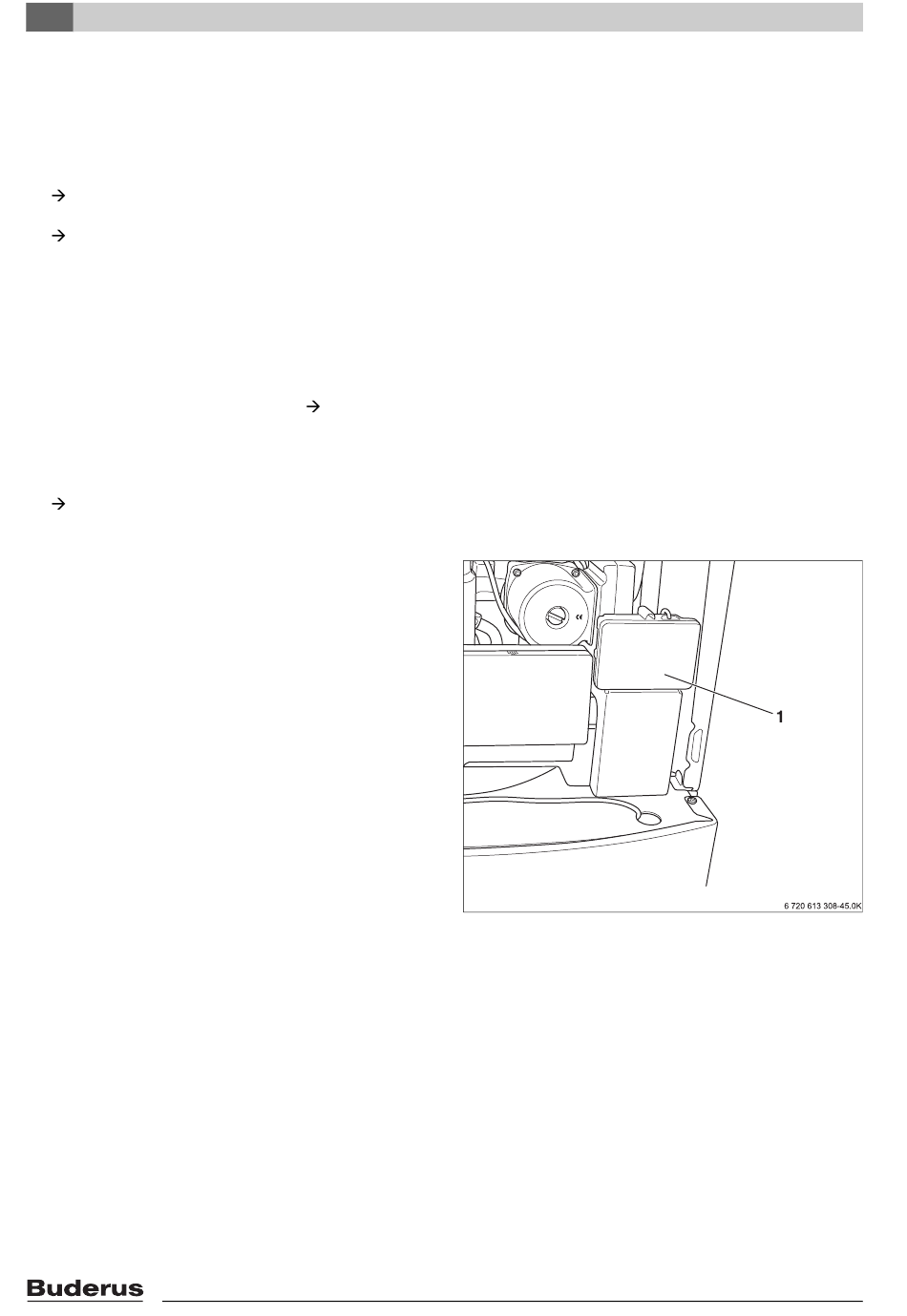

Afb. 47 Aansluiting externe circulatiepomp (onder de
afdekking)
