Basiscontroller Logamatic BC10
7
Basiscontroller Logamatic BC10
Met behulp van de basiscontroller Logamatic BC10 kunt
u de basisbediening van de CV-installatie resp. de Loga-
max plus GB152-24T uitvoeren.
Indien uw CV-installatie uit meerdere CV-ke-
tels bestaat (cascadesysteem), dient u de
instellingen voor iedere CV-ketel op de be-
dieningseenheid van elke CV-ketel uit te voe-
ren.
7.1
Basiscontroller Logamatic BC10 bedienen
7.1.1
Bedieningselementen van de basiscontroller Logamatic BC10

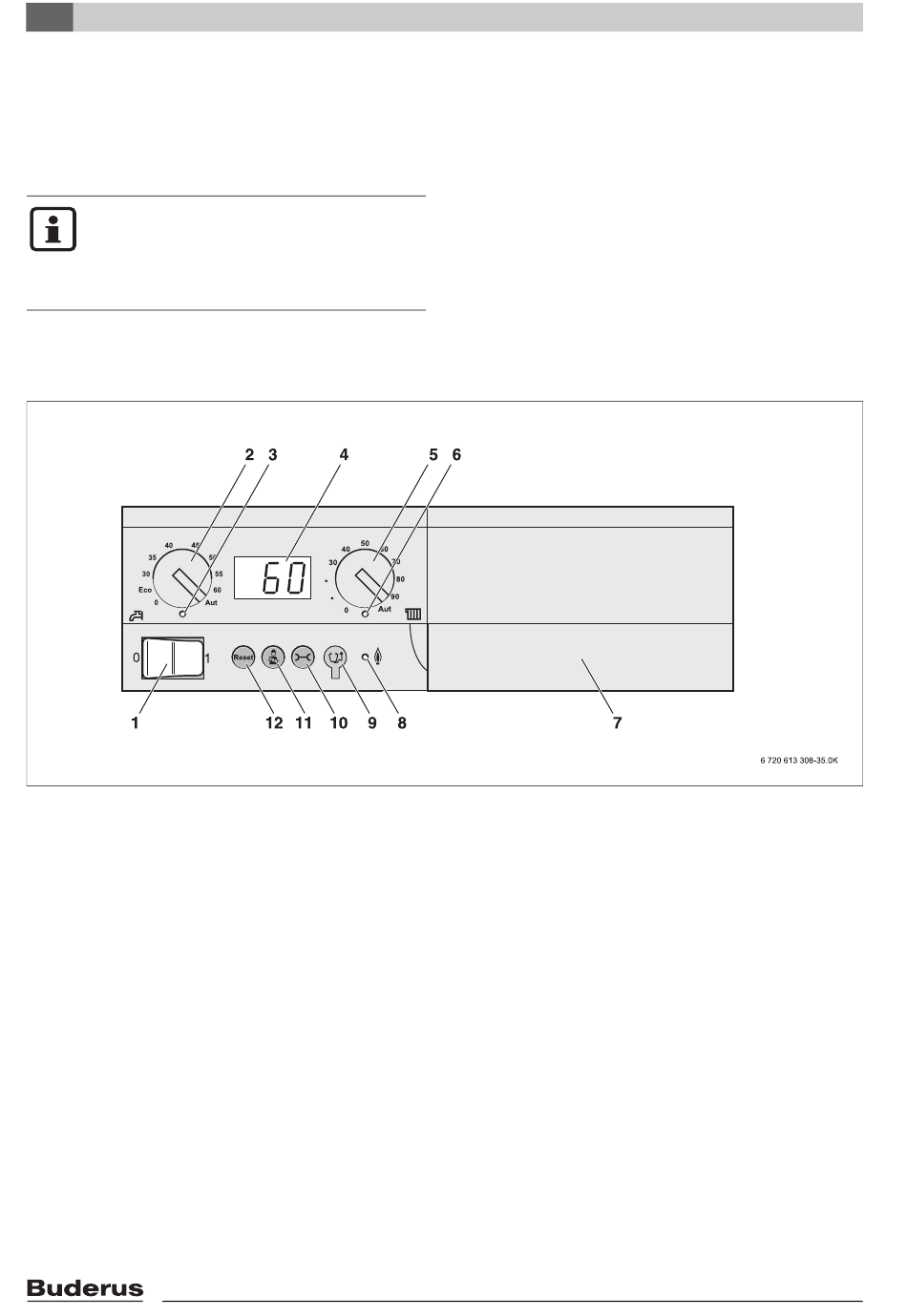

Afb. 49 Basiscontroller Logamatic BC10 - bedieningselementen
1
Bedrijfsschakelaar (aan/uit)
2
Draaiknop voor de ingestelde warmwaterwaarde
3
LED „Warmwaterbereiding"
4
Display voor statusaanduiding
5
Draaiknop voor maximale ketelwatertemperatuur
6
LED „Warmtevraag"
7
Grondplaat met stekkerplaats voor een bedieningseenheid b.v. RC35 (achter het rooster)
8
LED „Brander" (Aan/Uit)
9
Aansluitbus voor de diagnosestekker
10
Toets „Statusaanduiding"
11
Toets „Schoorsteenveger" voor rookgastest en handmatige modus
12
Toets "Reset" (ontstoringstoets)
