Elektrische aansluiting maken
6
Elektrische aansluiting maken
De Logamax plus GB152-24T wordt in de fabriek voor-
zien van een compleet gemonteerde en bekabelde basis-
controller Logamatic BC10.
De CV-ketel kan worden uitgerust met een bedienings-
eenheid, b.v. RC35 (accessoires).
Als alternatief kan een regeltoestel Logamatic 4121 wor-
den toegepast.
Gevaar: Levensgevaar door elektrische
stroom bij geopend CV-toestel.
V Voordat u de CV-ketel opent: schakel de
CV-installatie stroomloos door middel van
de CV-noodschakelaar of verbreek de ver-
binding naar het stroomnet via de betref-
fende hoofdzekering.
V Beveilig de CV-installatie tegen onbe-
doeld opnieuw inschakelen.
6.1
Klemmenstrookaansluitingen
V Voorste afdekking openen.
V Draai de schroef op de aansluitkast los (
verwijder het deksel.
V Breng de elektrische aansluitingen in de aansluitkast
aan.
V Monteer het deksel weer op de aansluitkast.
V Breng de ketelmantel weer aan.
Stel voor een provisorische inbedrijfstelling
de handbediening op de BC10 in
(
tabel 14, pagina 50).
6.1.1
Aan-/uit-kamerthermostaat (potentiaalvrij)
aansluiten
De aan-/uit-kamerthermostaten zijn in bepaalde landen
niet toegestaan. Neem de specifieke nationale bepalingen
in acht.
V Sluit de aan-/uit-kamerthermostaat op de klemmen-
strook bij positie 1 aan (1 - groen).
42
afb. 45) en
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!

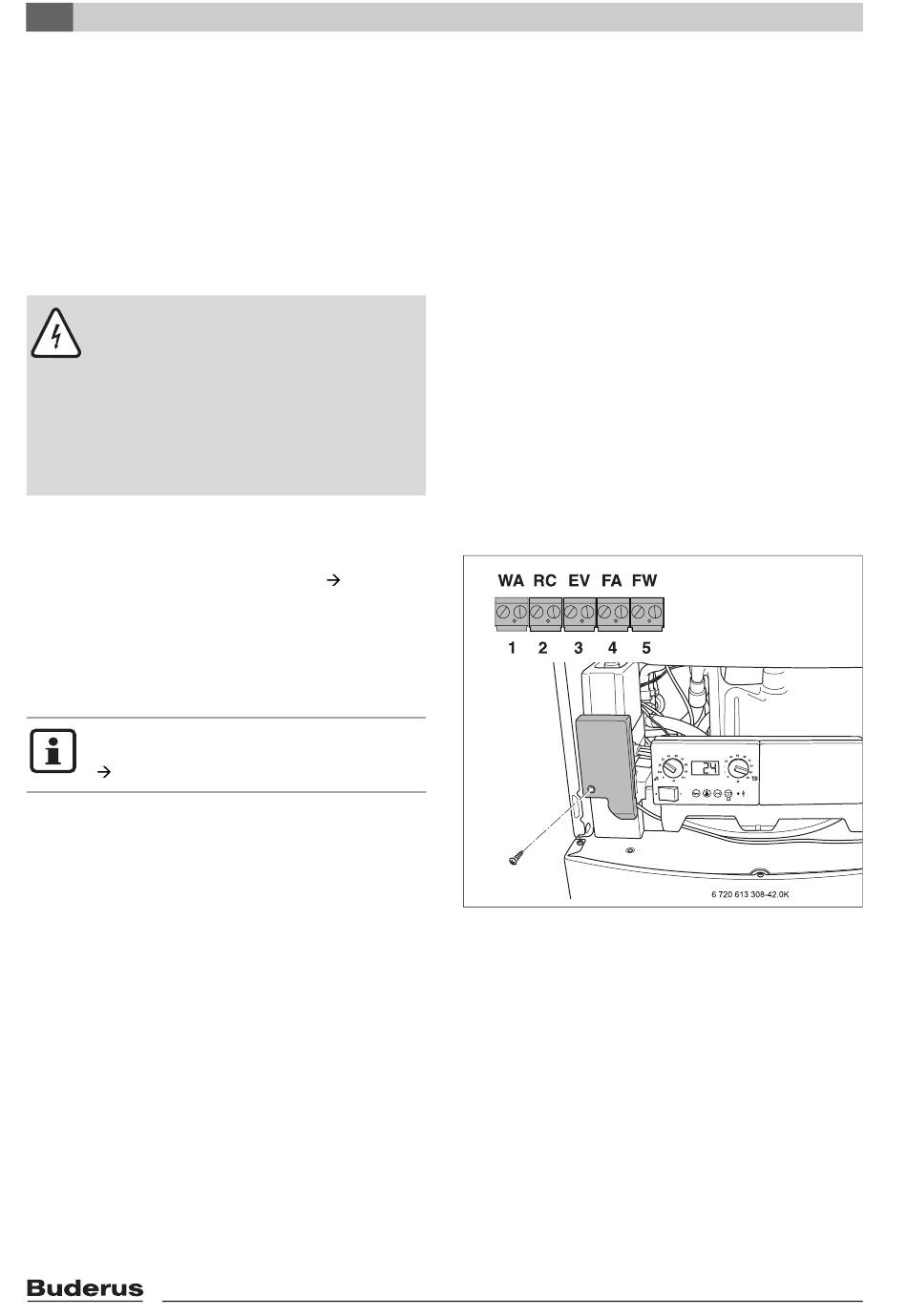

Afb. 45 Aansluitkast en klemmenstrook
1
WA = aan/uit-kamerthermostaat potentiaalvrij (kleur van de
aansluiting groen)
2
RC = kamerthermostaat RC en EMS-bus (kleur van de aan-
sluiting oranje)
3
EV = extern schakelcontact potentiaalvrij voor b.v. vloerver-
warming (kleur van de aansluiting rood)
4
FA = buitenvoeler (kleur van de aansluiting blauw)
5
FW = tapwatertemperatuursensor (kleur van de aansluiting
grijs)
