Het optimale drukverschil is –5 Pa (–0,05 mbar).
Het drukverschil moet liggen tussen –10 en 0 Pa.
Wanneer de branderdruk van de gegeven waarden
afwijkt, moet de gas/lucht-verhouding worden ingesteld.
LET OP!
De gas-luchtverhouding mag alleen door de
servicedienst van Bosch Thermtechnology
worden ingesteld.
V Verwijder de afdekkap van de stelschroef.
V Stel de stelschroef voor de branderdruk (1) op de cor-
recte luchtverhouding in.
V Plaats de afdekkap weer.
V Verwijder de meetslang van de meetnippel (2) voor de
branderdruk. Afsluitschroef meetnippel (branderdruk)
weer vastdraaien.
V Zet de bedrijfsschakelaar (
in de positie „0" (uit).
Gevaar: Levensgevaar door explosie van
brandbare gassen.
V Controleer de gebruikte meetnippels op
dichtheid!
V Stel de CV-ketel met behulp van de basiscontroller
BC10 (
afb. 62) weer in bedrijf.
V Noteer de meetwaarden in het inbedrijfstellingsproto-
col (
par. 8.12, pagina 64).
8.7
Dichtheidsproef in gebruikstoestand uitvoeren
Gevaar: Levensgevaar door explosie van
brandbare gassen. Tijdens de inbedrijfstel-
lingswerkzaamheden kunnen lekken ont-
staan zijn aan de leidingen en de
schroefkoppelingen.
V Gebruik voor het zoeken van lekken uitslui-
tend een goedgekeurd lekdetectiemiddel.
V Controleer bij werkende brander alle afdichtpunten in
het volledige gastraject van de brander met een
schuimvormend middel of een gasdetectieapparaat.
Gevaar: Schade aan de installatie door kort-
sluiting.
V Dek de plaatsen die gevaar lopen, voor de
dichtheidsproef af.
V Sproei het lekdetectiemiddel niet op ka-
beldoorvoeren, stekkers of elektrische
aansluitleidingen en laat het daar ook niet
op druppelen.
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!
afb. 62, 1) op de BC10
Verwarmingsinstallatie in werking stellen
1
2
3

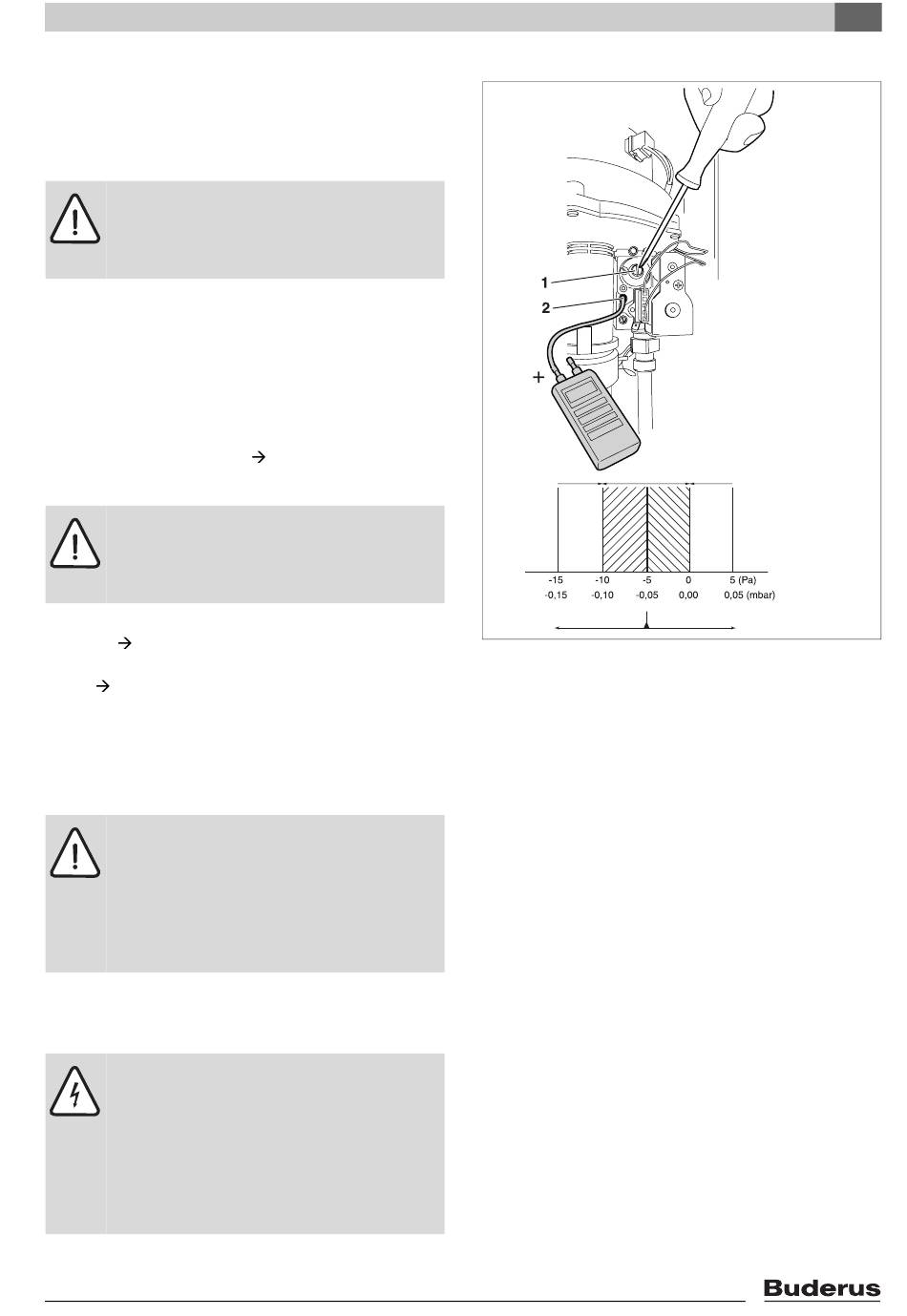

Afb. 63 Gas/lucht-verhouding instellen
1
Fout
2
Goed
3
Naar links draaien
4
Naar rechts draaien
8
1
4
6 720 614 622-05.1TD
61
