8
Verwarmingsinstallatie in werking stellen
8.6
Gas/lucht-verhouding controleren
Waarschuwing: Indien de gas/lucht-ver-
houding niet in orde is, mag die enkel aange-
past worden door de servicedienst van
Bosch Thermotechnology.
V Zet de bedrijfsschakelaar op de BC10 in de positie „0"
(uit) (
afb. 62, 1).
V Voorste afdekking openen.
V Gaskraan sluiten (
afb. 58, 1, pagina 57).
V Open minimaal twee radiatorkraantjes.
V Draai de sluitschroef in de bovenste meetnippel (1)
(meetnippel voor de branderdruk) twee slagen los.
V Zet het drukmeetapparaat (3) op "0".
V Verbind de plusaansluiting van de drukmeter (3) door
middel van een slang met de meetnippel voor de bran-
derdruk (2).
V Open de gaskraan (
V Zet de bedrijfsschakelaar (
in de positie „1" (aan).
V Houd de toets "Schoorsteenveger" (3) zo lang inge-
drukt (ca. 2 - 5 seconden) totdat de decimale punt (5)
rechts beneden op het display verschijnt.
V Druk de toets "Schoornsteenveger" en de "Statusindi-
catie" (3) en (4) tegelijkertijd in en houd deze ingedrukt
(ca. 5 seconden) totdat op het display "L--" (b.v. L80)
verschijnt.
V Stel de brander door middel van de toets "Reset" (2)
op de laagste deellast in. Displayweergave: „L25.".
V Lees de branderdruk af.
60
afb. 58,2, pagina 57).
afb. 62, 1) op de BC10
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!

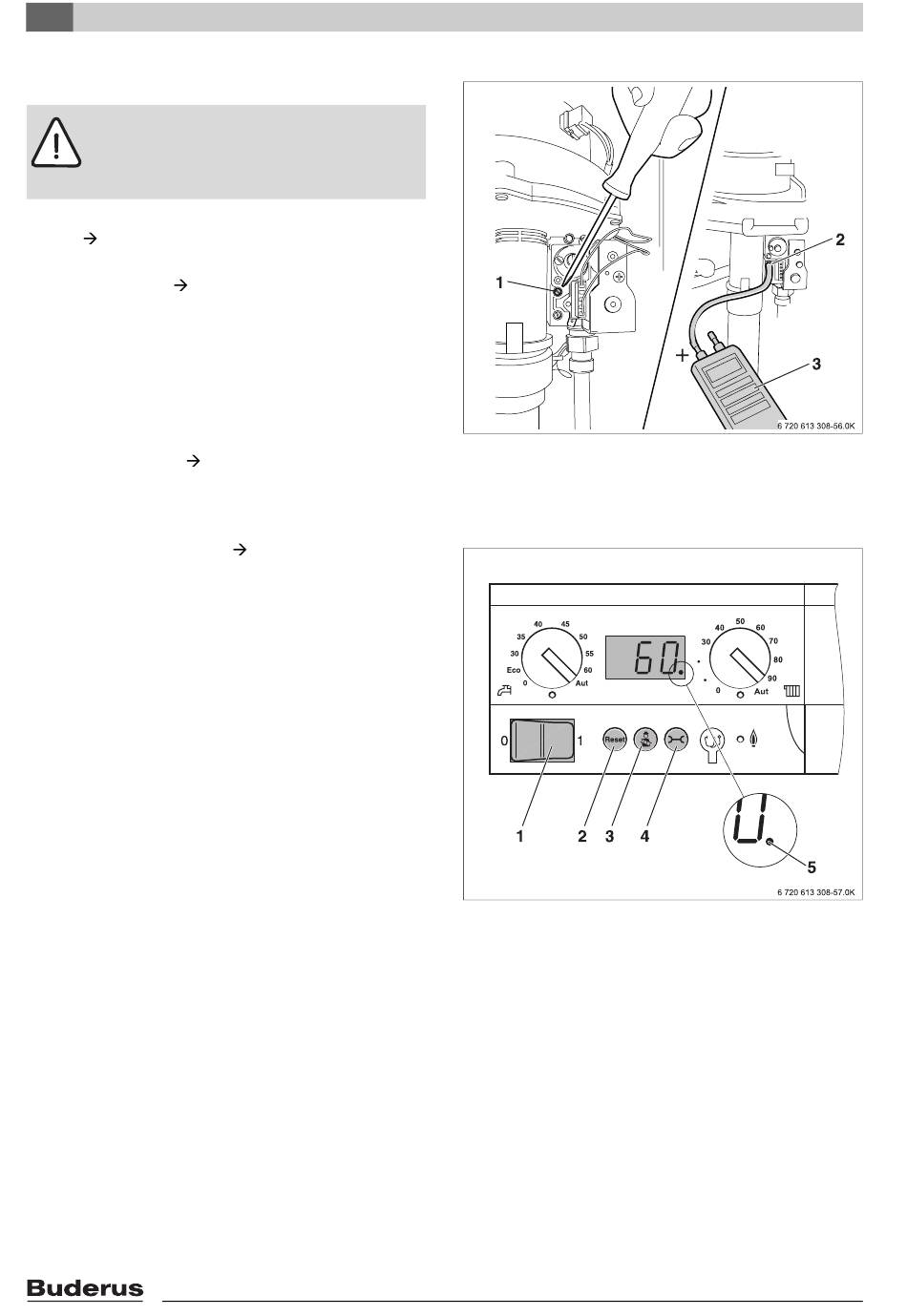

Afb. 61 Gas/lucht-verhouding controleren
1
Afsluitschroef meetnippel (branderdruk)
2
Meetnippel (branderdruk)
3
Drukmeetinstrument
Afb. 62 Basiscontroller Logamatic BC10
1
Bedrijfsschakelaar
2
Toets „reset"
3
Toets „Schoorsteenveger"
4
Toets „Statusaanduiding"
5
Display
