CV-installatie rookgas-, water- en gaszijdig aansluiten

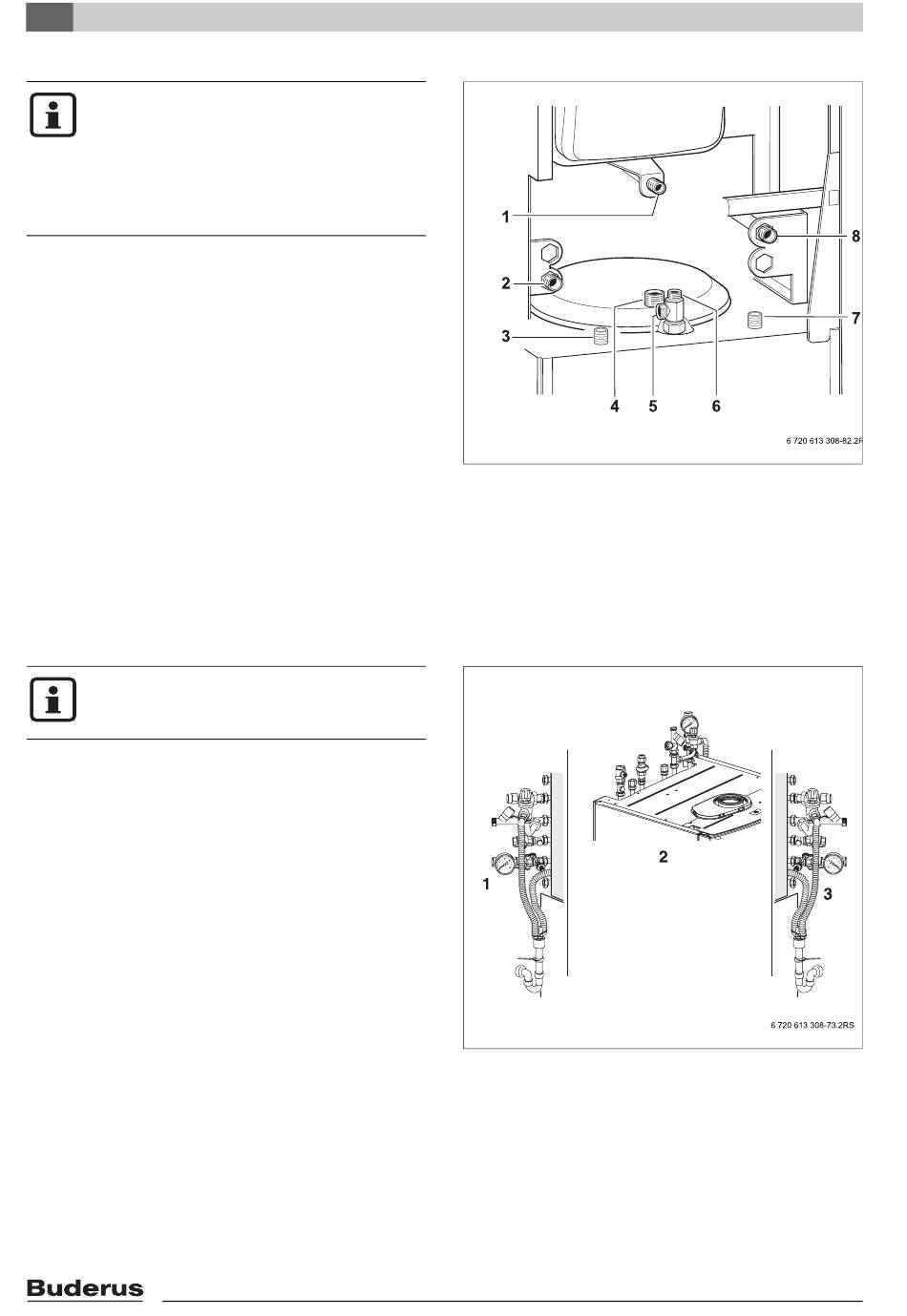

Afb. 36 toont de aansluitsituatie van de
GB152-24T 170SR zonder mogelijke
aansluitsets (accessoire).
Alle aansluitingen zijn vlakafdichtend.
De afdichtingen zijn met de betreffende toe-
behoren meegeleverd, of moeten lokaal wor-
den voorzien.
Afb. 37 toont mogelijke aansluitsets van de
GB152-24T 83/120/150 (accessoire).
5.3.1
Retour CV-ketel aansluiten
V Retour van het CV-systeem via de aansluitset op de
aansluiting retour CV-ketel = RK (5) spanningsloos
aansluiten.
36
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!
Afb. 36 Aansluitsituatie GB152-24T 170SR
1
Gasaansluiting = GAS
2
Retourleiding verwarmingsketel = RK
3
Retour zonnesysteem = RS
4
Inlaat koud water = EK
5
Uitlaat warm tapwater = AW
6
Circulatie
7
Aanvoer zonnesysteem = VS
8
Toevoerleiding verwarmingsketel = VK
Afb. 37 Mogelijke aansluitsets
1
Aansluitset zijdelings links/rechts
2
Aansluitset naar boven en aansluitset naar achteren
3
Aansluitset zijdelings links/rechts
