5.3.2
Aanvoer CV-ketel aansluiten
V Aanvoer van het CV-systeem via de aansluitset op de
aansluiting aanvoer CV-ketel = VK (4) spanningsloos
aansluiten.
5.3.3
Uitlaat tapwater aansluiten
Bij gebruik van kunststof buizen de instruc-
ties van de leverancier respecteren.
V De door de fabrikant aanbevolen verbin-
dingstechniek toepassen.
V Tapwateraansluiting via de aansluitset op de aanslui-
ting uitlaat tapwater = AW (6) spanningsloos aanslui-
ten.
5.3.4
Inlaat koud water aansluiten
V Koudwateraansluiting via de aansluitset op de aanslui-
ting inlaat koudwater = EK (3) spanningsloos aanslui-
ten.
5.3.5
Inlaat circulatie aansluiten
V Aansluiting sanitair warm water van het CV-systeem via
de aansluitset op de aansluiting inlaat sanitair warm
water = EZ (1) spanningsloos aansluiten.
5.3.6
Gasaansluiting uitvoeren
Gevaar: Levensgevaar door explosie van
brandbare gassen.
V Voer enkel werkzaamheden aan de gas-
voerende componten uit als u over de no-
dige ervaring beschikt.
V Gasaansluiting conform Belgische norm NBN-D51-
003 aansluiten; in de gastoevoerleidingen een gas-
kraan (accessoire) met koppeling installeren.
V Gasleiding via de aansluitset op de gasaansluiting =
GAS (2) spanningsloos aansluiten.
We raden u aan om een gasfilter in de gaslei-
ding in te bouwen. Respecteer de nationale
normen en voorschriften voor de gasaanslui-
ting.
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!
CV-installatie rookgas-, water- en gaszijdig aansluiten

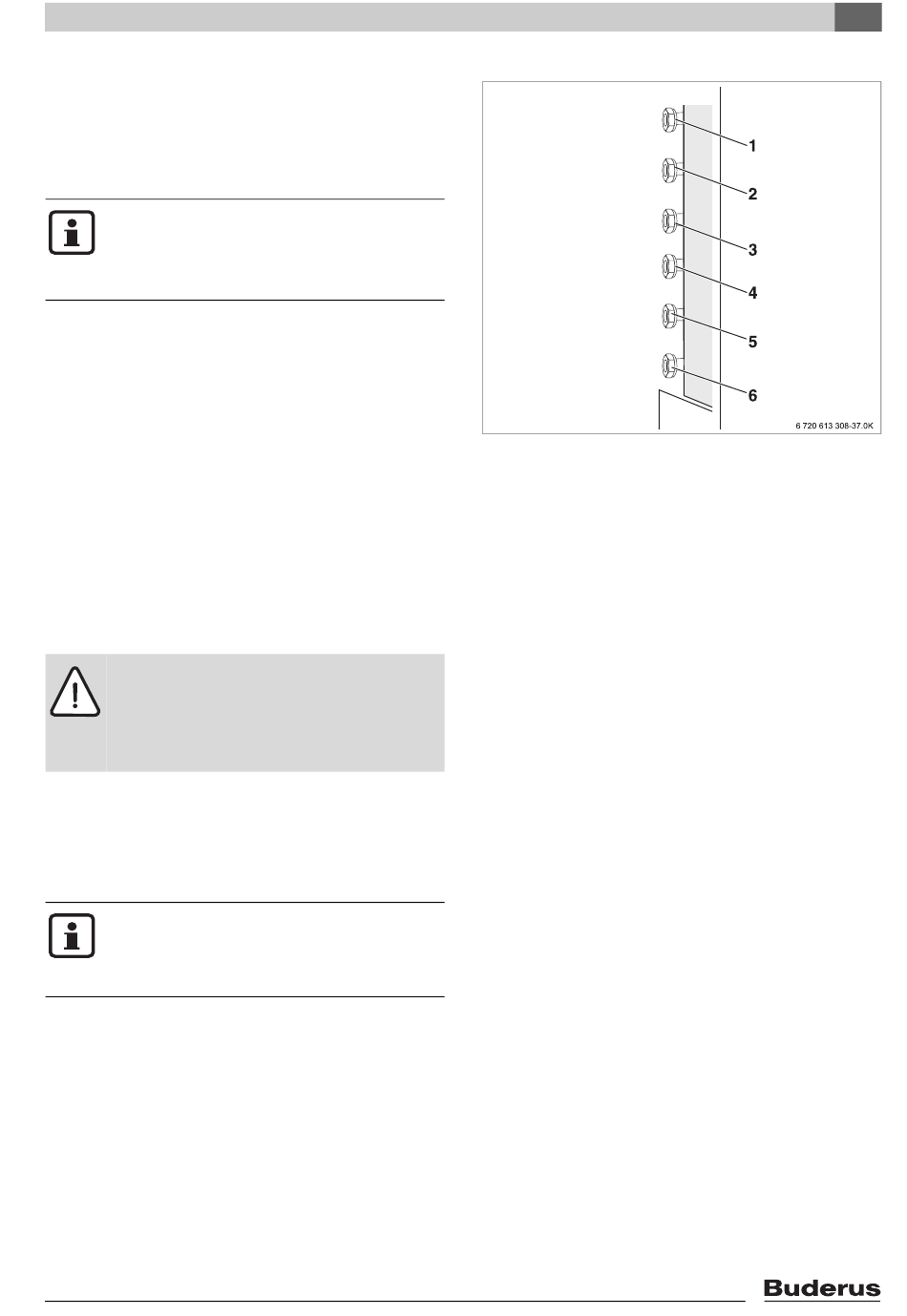

Afb. 38 Aansluitingen bij aansluitset aan de zijkant
(accessoire)
1
Sanitair warm water = EZ
2
Gasaansluiting = GAS
3
Inlaat koud water = EK
4
Toevoerleiding verwarmingsketel = VK
5
Retourleiding verwarmingsketel = RK
6
Uitlaat warm tapwater = AW
5
37
