CV-installatie rookgas-, water- en gaszijdig aansluiten
5.3.7
Aanwijzingen voor de aansluiting van de boiler op het leidingnet
Neem de volgende aanwijzingen in acht voor het aanslui-
ten van de boiler aan het leidingennet. Deze aanwijzingen
zijn belangrijk voor een storingsvrije werking.
V Installatie en uitrustingen van de tapwaterleidingen vol-
gens de nationale normen en richtlijnen monteren.
V Aansluitleidingen als koppelingen uitvoeren.
Aansluitingen van de boiler conform de natio-
nale normen en richtlijnen installeren.
V Bouw geen bochten in de aftapleiding in, anders kan
de installatie niet goed gereinigd worden.
V Breng een plaatje met de onderstaande tekst op de
veiligheidsklep aan:"De uitblaasleiding niet afsluiten.
Tijdens de opwarming kan om veiligheidsredenen
water ontsnappen."
V Bereken de diameter van de uitblaasleiding zo, dat die
ten minste overeenstemt met de diameter van de uit-
gang van de veiligheidsklep.
V Controleer de bedrijfsgereedheid van de veiligheids-
klep af en toe.
AW
=
Uitgang tapwater
EK
=
Ingang koud water
EZ
=
Ingang circulatie
5.4
CV-ketel en boiler vullen en aansluitingen controleren op lekdichtheid
Voor de inbedrijfstelling moet u de CV-installatie en de
boiler vullen en op dichtheid testen.
Waarschuwing: Schade aan de installatie-
door temperatuurspanningen.
V Vul de CV-installatie enkel in koude toe-
stand; de toevoerleidingtemperatuur mag
maximaal 40 °C bedragen.
Voer de lekkagetest van de boiler alleen uit
met drinkwater.
38
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!

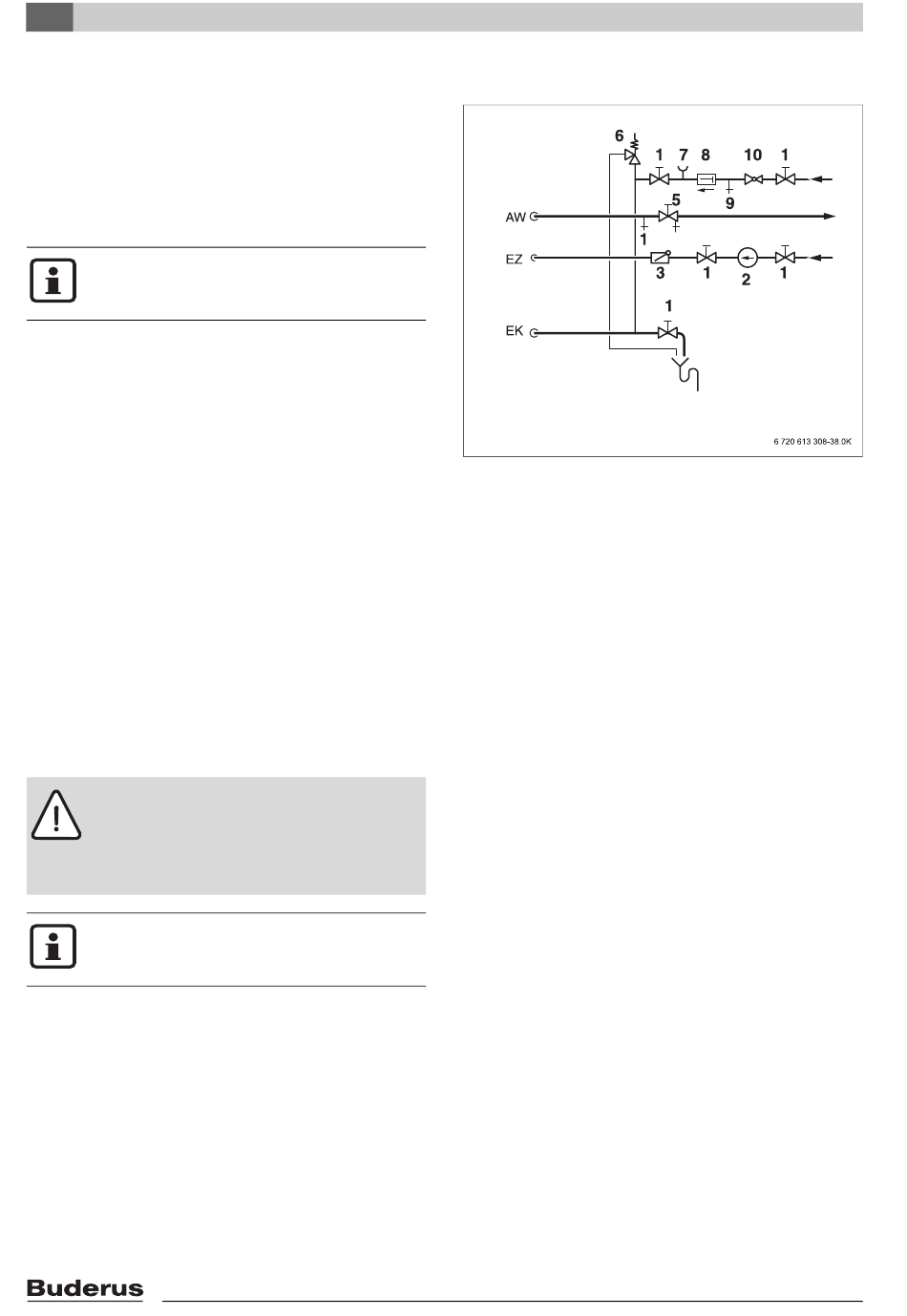

Afb. 39 Installatie en uitrusting van de tapwaterleidingen
1
Afsluitklep
2
Circulatiepomp
3
Terugslagklep
5
Afsluitklep met aftapklep
6
Veiligheidsklep
7
Aansluitmof voor manometer
8
Keerklep
9
Controleklep
10
Drukreduceer (indien nodig)
