De werking van de EM PSW250
De draaideuropener EM PSW250 maakt gebruik van een DC-motor, die is aangesloten op de uit-
voeras met behulp van een combinatie van een wormoverbrenging en rechte tandwielen. Het
duwende of trekkende armsysteem dat is aangesloten op de uitvoeras opent de deur in een op-
bouwsysteem.
Het systeem is voorzien van een instelbaar veermechanisme bestaande uit een schroefvormige
drukveer in combinatie met een koppelsysteem met een drukroller die werkt op een aan de uitvoeras
bevestigde nokboog. Tijdens het openen van de deur wordt de drukveer ingedrukt door de rotatie
van de uitvoeras. Tijdens het sluiten wordt de verzamelde veerkracht via de nokboog en de druk-
roller overgebracht naar de uitvoeras. De overgebrachte veerkracht werkt in de sluitrichting.
De veerkracht kan worden aangepast om een juiste sluitkracht voor de deur te verkrijgen in geval
van handmatige bediening of bij een stroomstoring.
De sluitkracht kan worden vergroot door zowel de motor als de veer te gebruiken (sluiten met
aandrijving).

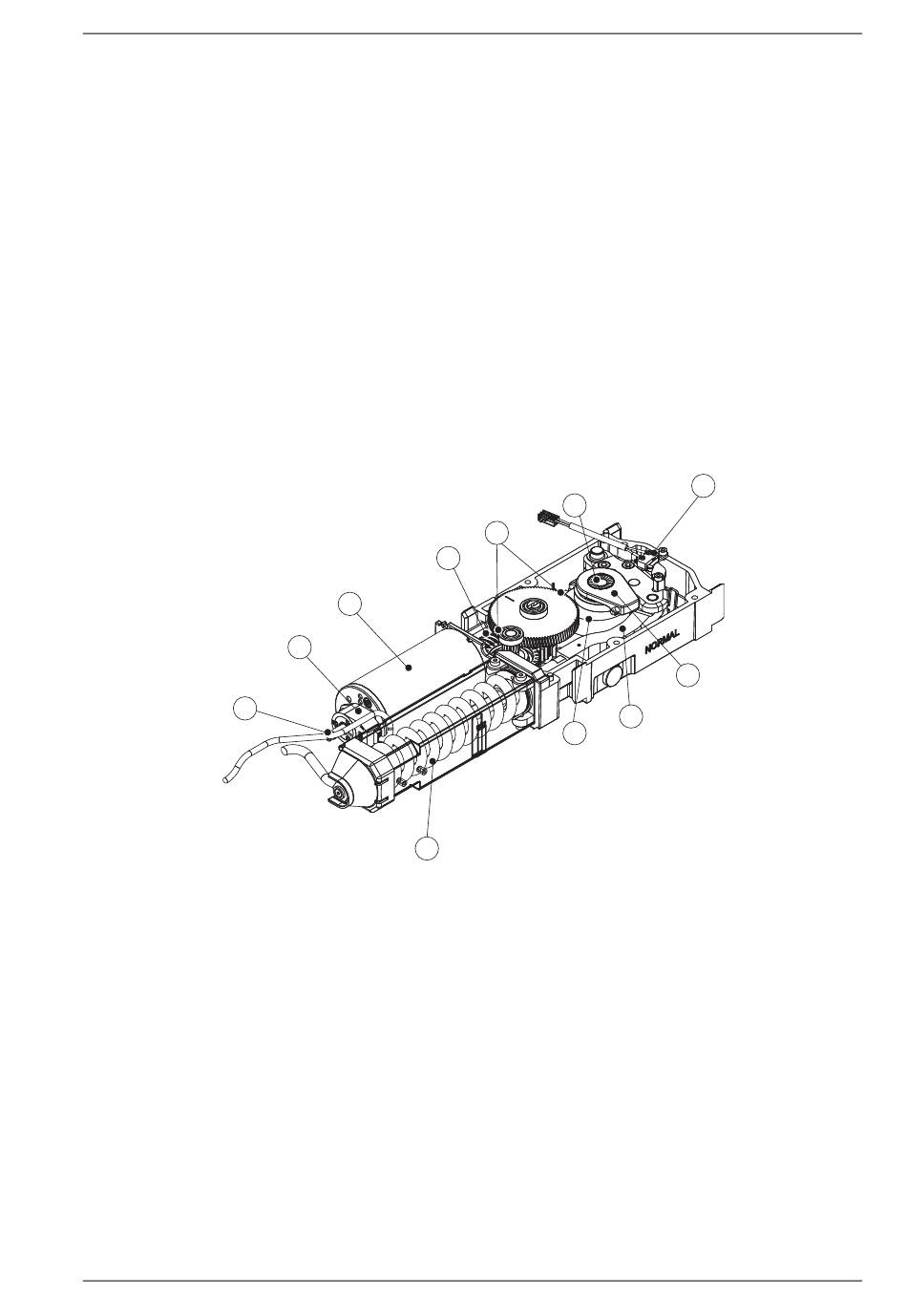

Het mechanisme bestaat uit:
9
1
Motor
2
Wormoverbrenging
3
Twee rechte tandwielen
4
Uitvoeras
5
Schroefvormige drukveer
6
Veermechanisme dat de veerkracht overbrengt naar de uitvoeras
7
Nok ter optimalisering van het moment op de uitvoeras
8
Mechanische aanslag op de uitvoeras (instelbaar)
9
As voor mechanische coördinator
10
Toerenteller
11
Microschakelaar
1007913-EMnl-NL-17.0
2
1
10
5
Versie 2018-10-15
4
3
6
7
5 De werking van de EM PSW250
11
8
